三管制风机盘管空调换热设备结构

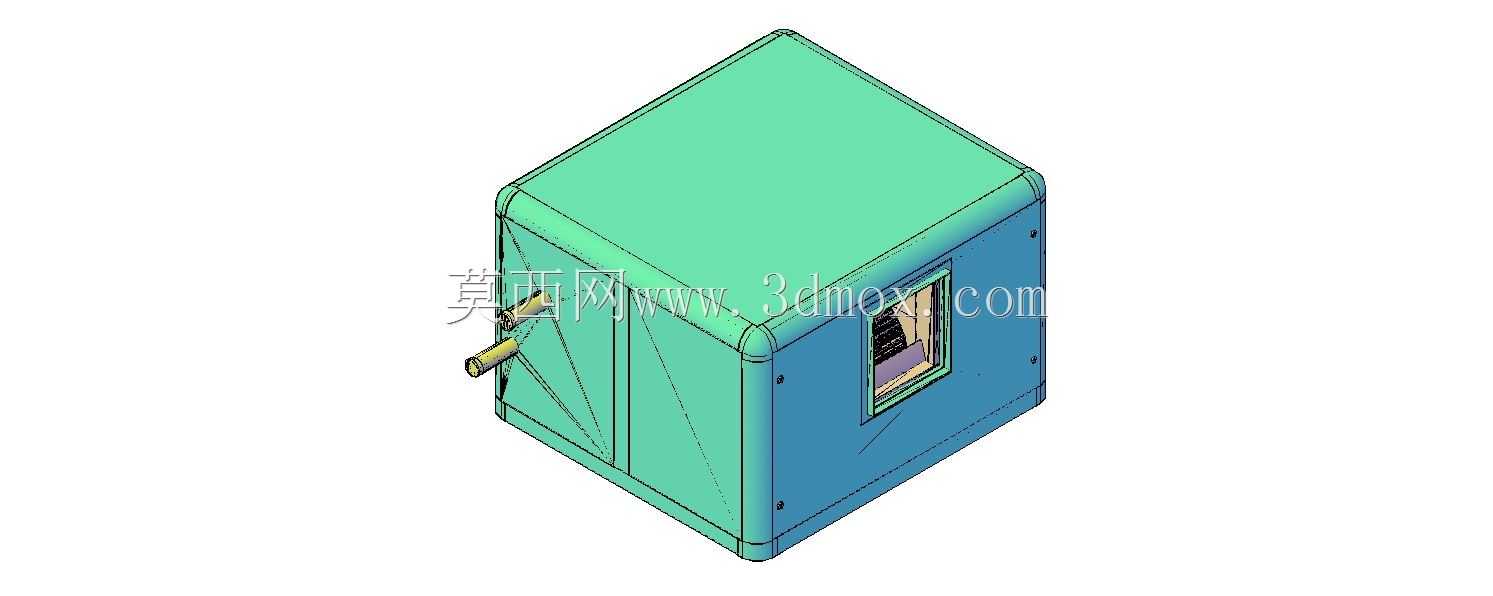

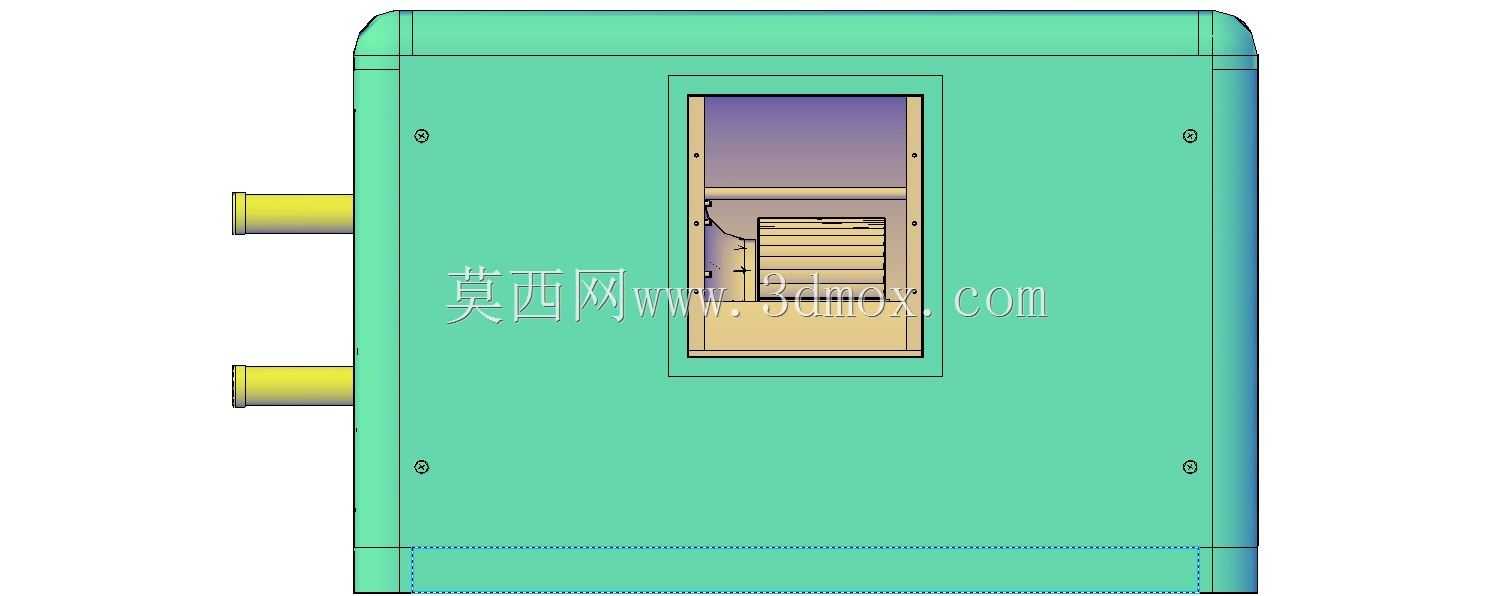

　　在商用暖通、工业配套温控场景里，这类三管制风机盘管是末端换热的核心执行单元，和常规两管制产品不同，它能同时实现冷、热媒的独立通路输送，适配需要同时满足不同区域制冷、制热需求的复合场景，比如同一建筑内同时存在散热设备工位与人员值守工位的车间，或是分区域温控的小型商用空间，不用切换总管的媒质温度就能实现独立温控，管路布置的灵活性比常规两管制产品高很多。从结构设计逻辑来看，整个设备的壳体采用薄钢板折弯成型的框架结构，外部预留的两个平行流体接口是冷、热媒的进出接驳位，接口的伸出长度做了统一的尺寸限定，刚好匹配现场常用的金属软管接驳操作空间，不会因为接口过短导致安装时密封面受力不均，也不会因为伸出过长增加运输过程中的磕碰变形风险。

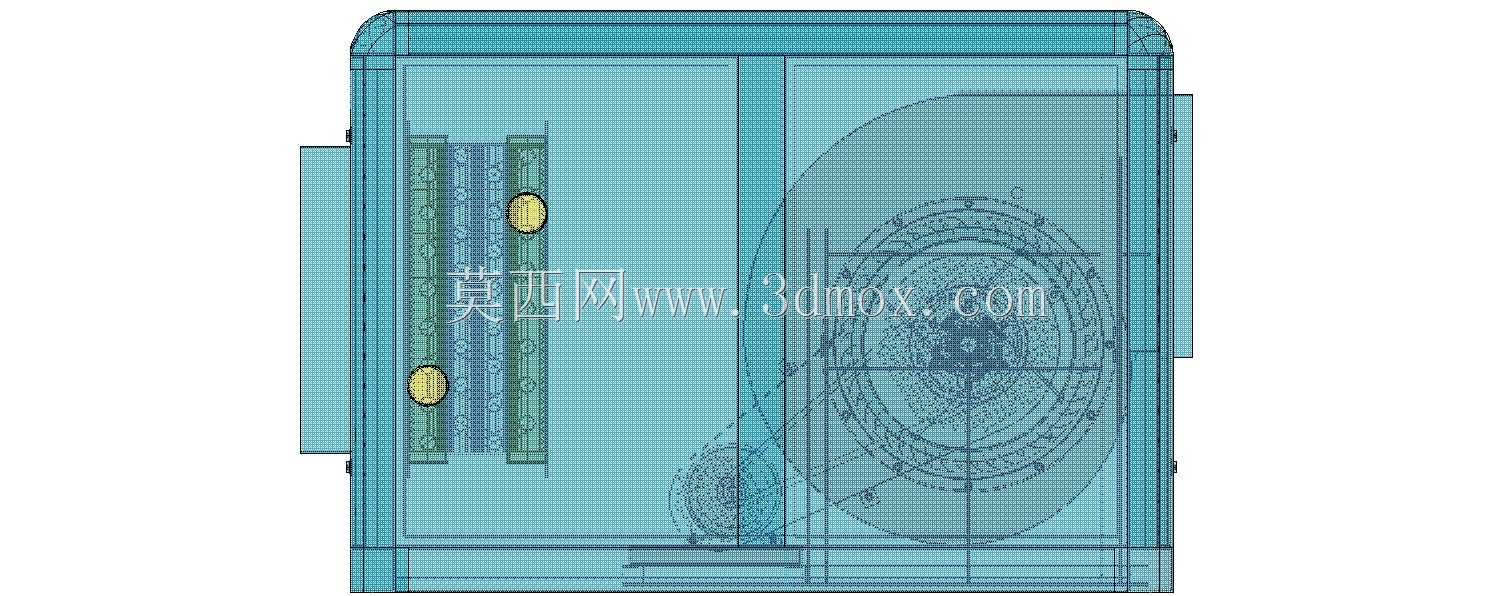

　　设备内部的核心换热段采用翅片式管束排布，翅片的片距经过流体仿真优化，在保证换热面积的前提下尽量降低风阻，匹配内置的低噪音离心风轮，出风覆盖范围能覆盖设备正前方120度的扇形区域，满足小空间内的均匀送风需求。设计时特意将电控接线腔设置在设备侧方的独立隔舱内，和换热段、凝水收集段做了物理隔离，避免凝水渗漏导致的电气故障，隔舱的盖板采用快拆螺丝固定，后期检修时不用拆解整个设备外壳就能完成接线调试与元器件更换。设备的安装边界做了充分的适配考量，顶部预留的吊装孔位间距符合常规暖通安装的龙骨排布尺寸，底部的凝水盘坡度统一向排水口倾斜，坡度值控制在千分之三，刚好能让换热产生的凝水顺利汇集排出，不会在盘内积水滋生霉菌。

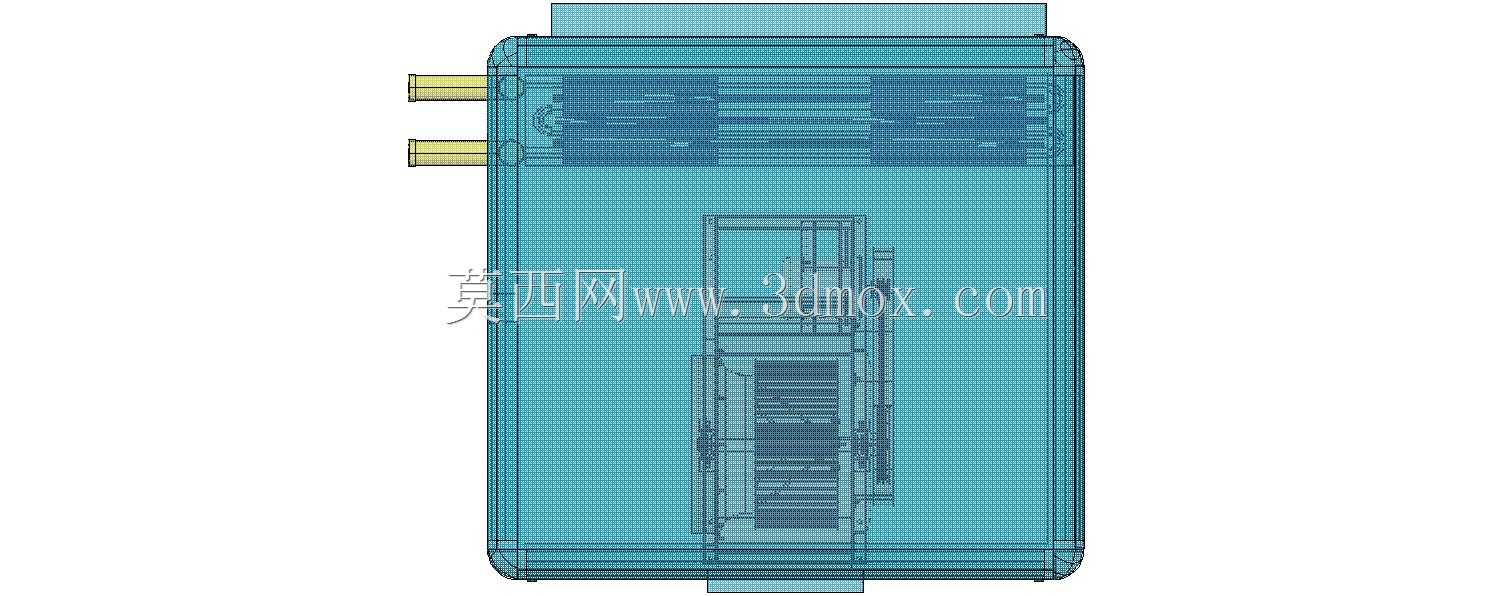

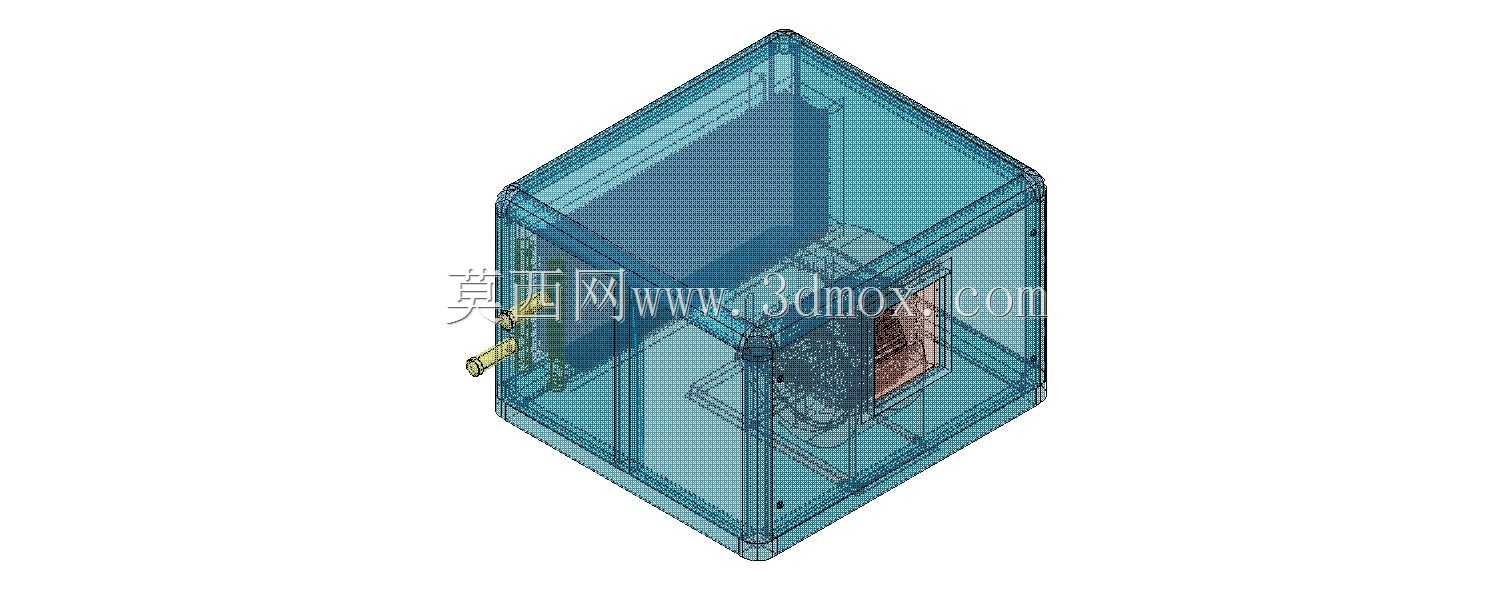

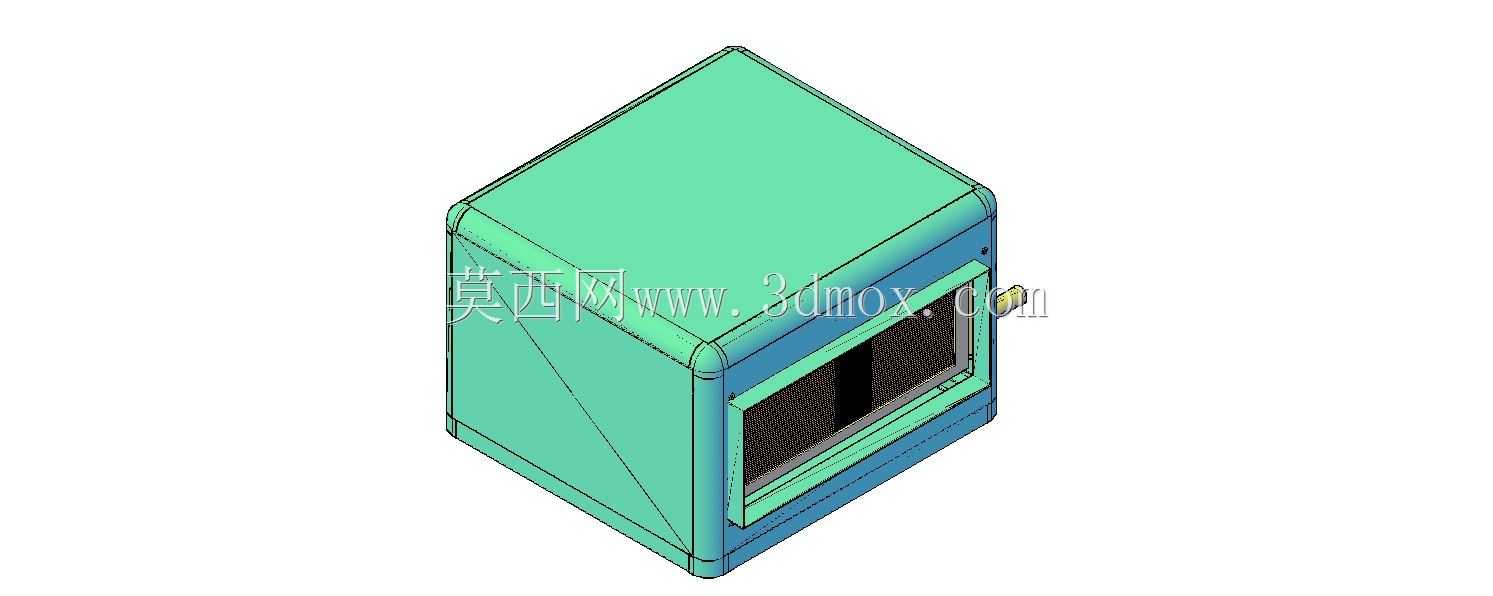

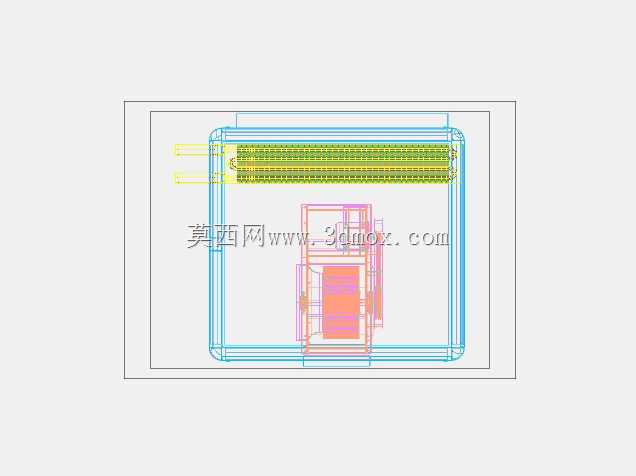

　　整个设备的外形尺寸控制在紧凑的区间内，适合吊装在吊顶夹层内，设备外壳的边角都做了圆弧过渡处理，避免安装过程中划伤施工人员，也减少吊装时和吊顶龙骨的干涉概率。从流体通路的设计来看，内部的管束采用等程排布，保证每一路换热管内的媒质流速均匀，不会出现局部流量不足导致的换热效率衰减，管路上的固定卡扣都做了减震胶垫隔离，避免媒质流动时产生的振动传递到壳体引发共振噪音。这类设备在实际选型时，需要提前核对现场的水管接驳高度、吊装空间的净空尺寸，以及送风方向的遮挡情况，模型里完整还原了内部的管束排布、风轮位置、接线腔隔层以及外部接口的相对位置，能直接用于管路碰撞检查、安装空间校核，也能作为暖通系统BIM建模的末端族文件使用，

　　不用再反复测量实物尺寸调整安装点位。在做配套管路设计时，可以直接参照模型里的接口坐标预留水管位置，凝水排水管的接驳高度也能直接从模型里提取，减少现场安装时的改管工作量。设备侧面预留的检修口位置也在模型里做了明确的结构标识，设计吊顶检修口时可以直接对应这个位置，不用额外预留多余的检修空间，提升吊顶空间的利用率。
