万向磁力表座夹持百分表检测工装

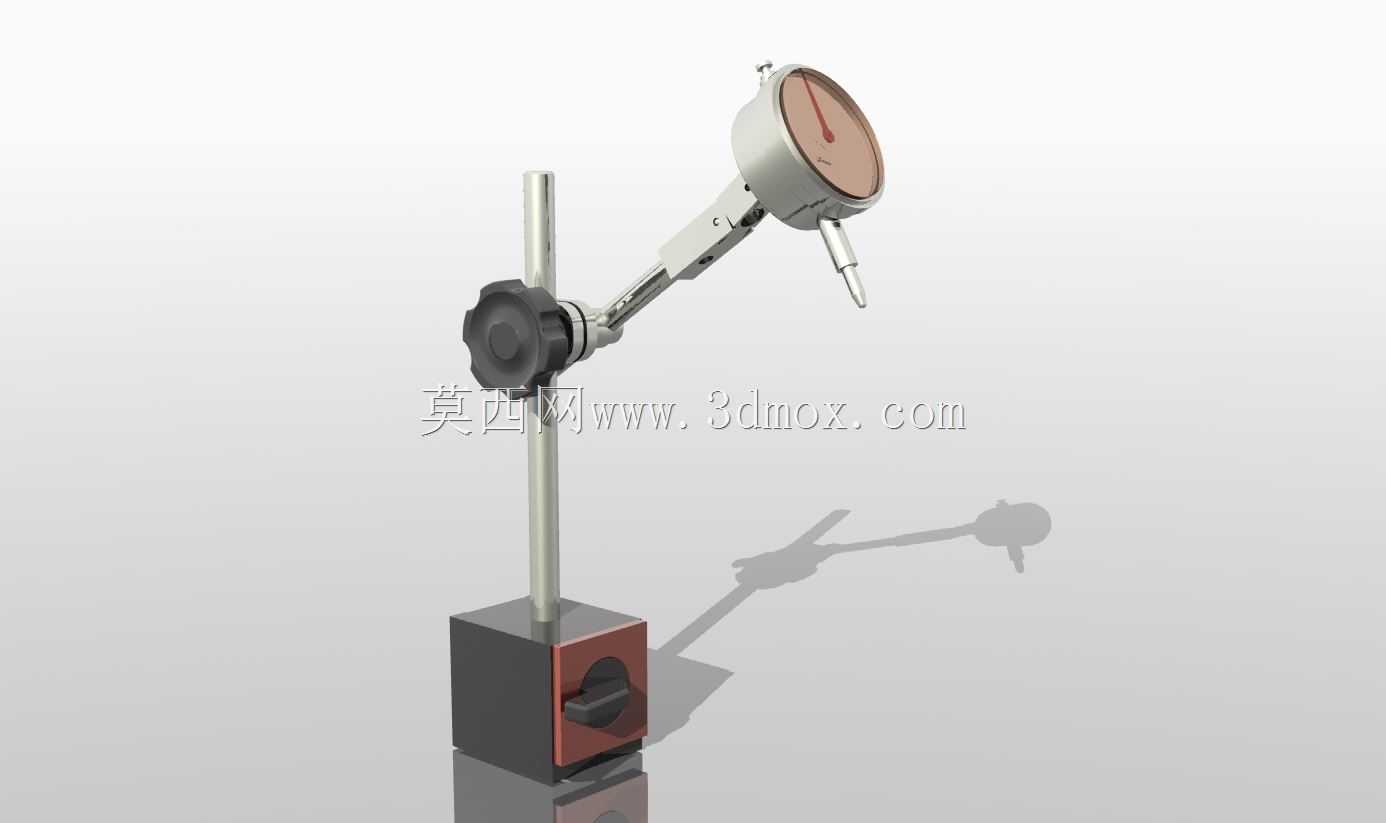

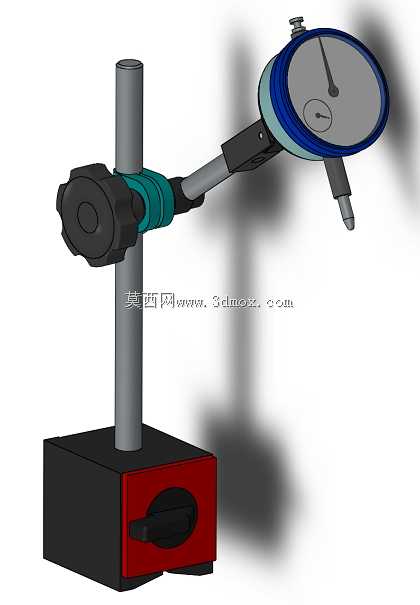

　　这套检测工装是机加工现场、设备装配环节最常用的形位误差检测辅具，核心由开关式磁力底座、可任意锁止的万向调节臂、夹持式百分表三个功能单元组成，完全适配现场快速装夹、多方位测量的实际需求。磁力底座采用矩形块状结构，底部为平整强磁吸附面，侧面设置旋钮式磁路开关，扳动开关即可实现磁路通断，吸附时可牢牢固定在铸铁平台、机床导轨、工件金属表面等导磁基材上，无需额外打孔或装夹固定，拆卸时只需断开磁路即可轻松取下，不会在基材表面留下压痕或吸附残留，底座的安装边界完全适配常规机床工作台的T型槽间距、检测平台的平面度要求，不会出现吸附不稳、干涉周边工装的问题。万向调节臂采用多关节铰接结构，关节处设置大尺寸锁紧旋钮，

　　单旋钮操作即可同时锁止所有关节的转动自由度，调节时松开旋钮，可带动夹持端的百分表实现水平回转、俯仰角度调整、伸缩长度变化，覆盖从底座中心向外半径200mm左右的测量范围，完全满足轴类零件径向跳动检测、箱体零件端面平面度打表、导轨直线度校验、装配时零件同轴度找正等常见测量场景的行程需求，臂杆采用刚性金属材质，锁止后无虚位、无弹性形变，避免测量过程中表架晃动带来的读数误差。夹持端适配标准百分表的夹持柄径，可快速装夹量程0-10mm的机械式百分表，百分表的测头采用硬质合金材质，测量面耐磨性能优异，表盘采用双刻度设计，小表盘记录大行程位移，大表盘读取微米级偏差，读数清晰直观，测头带有预压缓冲结构，接触工件时不会因冲击力损坏表内传动结构。

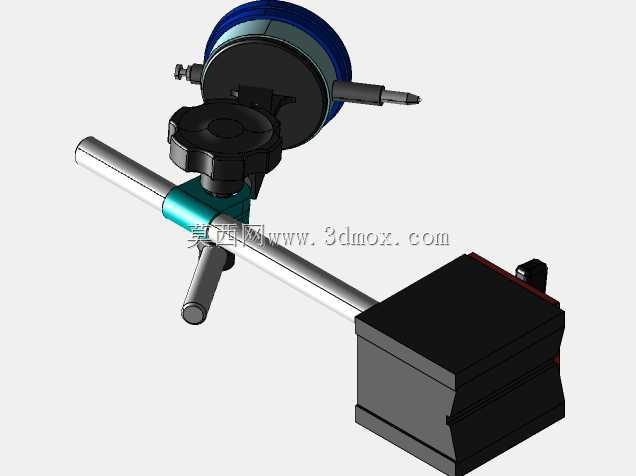

　　在实际生产场景中，这套工装的使用频率极高：车床加工轴类零件时，可将表座吸附在床鞍上，打表检测工件装夹后的同轴度，避免装夹偏心带来的加工余量不均问题；铣床加工箱体平面时，可吸附在工作台面，通过移动工作台检测工件的装夹平行度，保证加工后的平面度公差符合图纸要求；设备装配环节，可用来检测电机与减速机连接时的轴对中偏差，调整垫铁厚度保证两轴同轴度在允许范围内，减少运转时的振动和轴承磨损；模具维修场景中，还可用来检测模具分型面的贴合间隙、导柱导套的配合同轴度，判断模具磨损情况。设计这套工装的三维模型时，重点还原了各关节的转动自由度边界、锁紧结构的装配关系、磁力底座的开关操作空间，所有配合尺寸均按照实际量产产品的公差要求建模，

　　比如万向臂的铰接处预留了合理的转动间隙，锁紧旋钮的操作空间不会与臂杆、表体产生干涉，百分表的夹持孔与表柄采用间隙配合，方便实际装配时快速装拆，底座的磁体安装槽尺寸完全匹配常规强磁块的规格，开关拨杆的转动行程也做了准确还原，模型可直接用来做检测工位的布局仿真、工装夹具的配套设计参考，也可作为机械测量课程的教学演示模型，帮助初学者理解打表检测的装夹方式、测量范围调整逻辑。从结构设计的合理性来看，这套工装将强磁固定的便捷性、万向调节的灵活性、百分表的高精度测量特性结合在一起，没有多余的冗余结构，整体重量控制在单手可轻松拿取的范围，现场使用时可快速转移测量位置，关节锁紧后的刚性完全满足常规机加工检测的精度要求，不会出现锁止后表架下沉、偏移的问题，测头的垂直调节范围可适配不同高度的工件测量需求，无需额外垫高底座，减少了辅助工装的使用。
