蒸发蛇纹管式换热散热组件结构设计

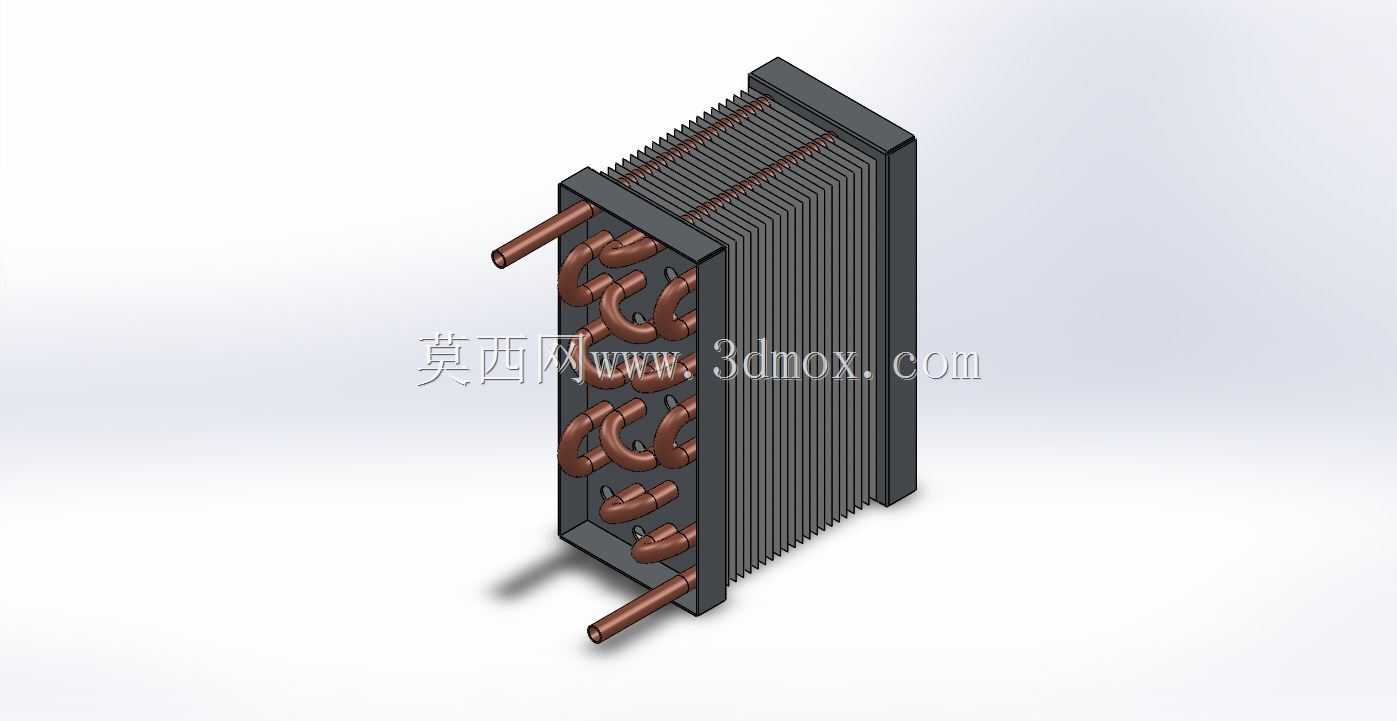

　　在制冷系统、小型工业温控回路、电子设备液冷散热单元这类需要高效热量交换的场景里，蛇纹管式蒸发换热结构是应用频次极高的核心部件，这类结构的设计合理性直接决定整套热交换系统的运行效率与使用寿命。本次设计的蛇纹管式换热组件，采用多回程弯绕的紫铜盘管作为介质流通载体，盘管外侧密集排布一体式冲压成型的散热翅片，两端通过加厚的固定支架完成整体结构的定位支撑，能够适配多数中小型蒸发换热工况的安装需求。

　　从实际使用场景出发，这类蛇纹蒸发结构常被嵌入小型冷水机组、机柜散热回路、实验台温控模块当中，作为蒸发端完成低温低压冷媒与外界空气的热量交换，当冷媒在盘管内部流动时，通过管壁与外侧翅片将冷量传导至流经翅片间隙的空气，实现介质相变吸热、空气降温的核心功能。设计过程中首先要考虑的是盘管的弯绕曲率，曲率过小会导致冷媒流动阻力陡增，增大循环泵的负载，曲率过大则会在有限安装空间内压缩有效换热长度，降低整体换热效率，本次设计将盘管弯绕半径控制在管径的2.5倍，既保证弯管处不会出现管壁褶皱、流通截面缩窄的问题，也能在既定的安装边界内排布足够的换热管程。

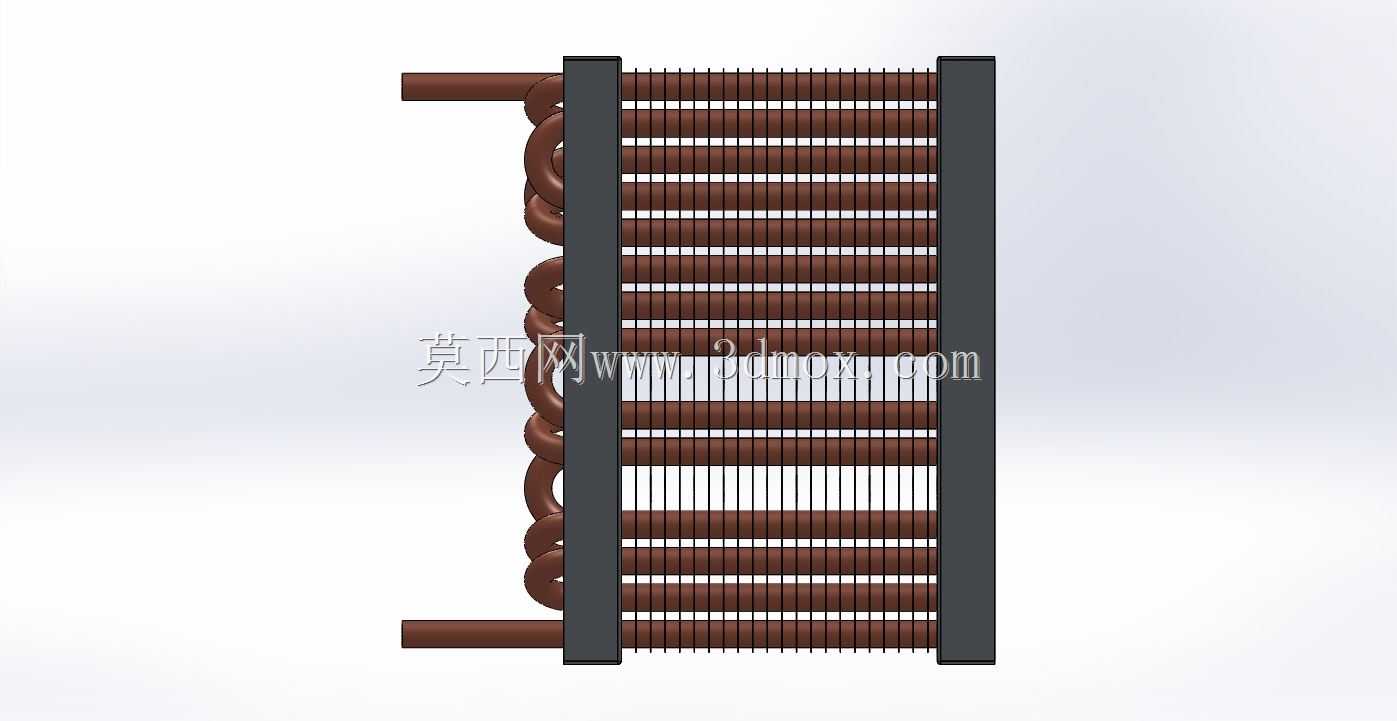

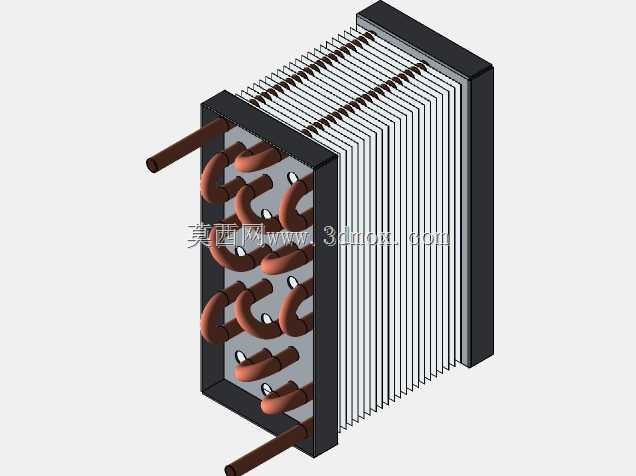

　　外形尺寸与安装边界的设定上，整体结构采用矩形立式布局，盘管两端的进出液管同轴伸出支架外侧，伸出长度预留了标准管接头的安装空间，无需额外裁剪管路即可对接快插接头或焊接管路；两侧的固定支架采用冲压钢板折弯成型，支架上预留的安装孔位采用长圆孔设计，能够适配安装面±3mm的位置公差，降低现场安装的对位难度。翅片的设计上，采用0.15mm厚的铝制翅片，通过胀管工艺与紫铜盘管紧密贴合，消除接触热阻，翅片表面冲压有均匀分布的紊流凸点，当空气流经翅片间隙时，凸点会打破空气层流边界层，提升空气侧的换热效率，同时不会带来过大的风阻，适配常规轴流风机的风压参数。

　　结构设计阶段还充分考虑了长期运行的可靠性，盘管弯绕完成后经过2.5MPa的气压保压测试，杜绝弯管处出现微裂纹导致冷媒泄漏的风险；两侧支架与盘管、翅片的接触位置设置有隔热减震垫，既避免支架与翅片直接接触产生的热量传导损失，也能缓解设备运行时风机振动带来的翅片松动、盘管磨损问题。进出液管的端部做了平口倒角处理，方便管路对接时插入接头，避免割伤密封圈导致的介质泄漏。

　　不同于常规的平直盘管换热结构，蛇纹弯绕的布局能够让冷媒在管内流动时不断改变流向，增强管内冷媒的扰动效果，提升冷媒侧的换热系数，尤其适配冷媒在蒸发段两相流的流动特性，避免管内出现气态冷媒聚集、换热不均的问题。整体结构没有多余的冗余部件，所有零件都服务于换热效率提升与安装便利性优化，在有限的空间内实现了最大化的换热面积，能够覆盖多数中小型换热场景的性能需求，结构建模过程中所有配合尺寸都按照实际加工公差设定，可直接用于生产开模前的结构验证、管路布局模拟，也可作为整套温控系统三维布局的子组件直接调用，检查与周边风机、管路、壳体的安装干涉问题。
