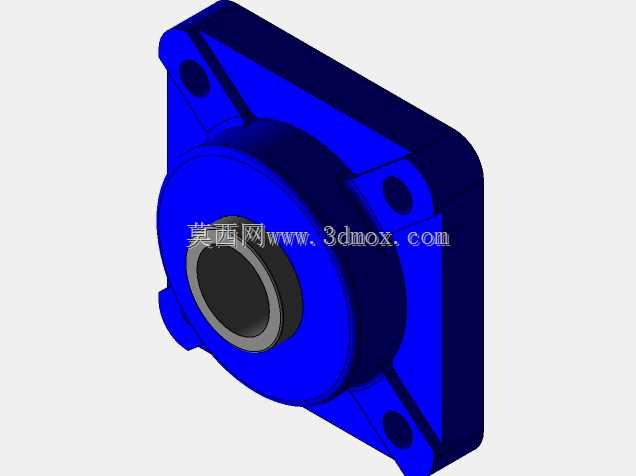

曼卡尔SF25方形法兰安装传感组件

　　在工业自动化检测、传动系统状态监测的场景里，这类方形法兰安装的传感配套组件是很常见的安装载体，很多设备的转速检测、位置反馈、轴端状态监测环节，都需要这类结构件来完成传感单元的固定与定位，避免检测过程中传感部件出现偏移、松动，导致检测数据失准。从结构设计来看，这款组件采用方形法兰作为安装基准面，四个角位预留了沉头安装孔，安装时可以直接通过螺栓将整个组件固定在设备的墙板、安装立板上，法兰面和安装基面完全贴合，能保证组件安装后的垂直度与同轴度，不会因为安装面贴合不严出现轴孔偏斜的问题。中间的轴孔是贯穿式设计，孔内做了阶梯限位结构，用来适配对应规格的检测轴穿过，轴孔内壁的公差配合按照过渡配合设计，既可以保证穿轴顺畅，

　　又能避免轴转动过程中出现径向窜动，影响检测精度。主体部分的凸起轴套结构做了加厚处理，轴套外壁和法兰基座之间做了圆弧过渡，避免应力集中，在设备长期运行产生振动的工况下，过渡位置不会因为应力累积出现开裂问题。从安装边界来看，方形法兰的四个安装孔中心距按照标准安装尺寸设计，适配多数常规设备的安装孔位，不需要额外做安装板的二次打孔改造，替换旧件的时候可以直接对位安装，减少现场改造的工作量。组件的整体厚度控制在紧凑范围内，不会在轴端方向占用过多安装空间，适合安装空间局促的设备端侧使用，比如小型输送线的辊筒端、精密传动模组的输出轴端，都能适配这类紧凑结构的安装座。在功能特性上，这款组件除了承担传感单元的安装固定作用，

　　还能对穿过的轴端起到一定的径向支撑作用，轴孔内可以加装衬套来降低轴转动时的磨损，长期使用后只需要更换衬套就能恢复配合精度，不需要整体更换整个组件，降低后期维护成本。法兰面上的四个安装孔采用沉头设计，螺栓安装后头部不会突出法兰表面，不会和周边的其他部件产生运动干涉，也能避免螺栓头外露积尘、沾染切削液导致锈蚀，后期拆卸维护更方便。设计过程中，这类组件首先要保证的是轴孔和安装法兰面的垂直度，建模的时候需要先确立法兰安装面为基准平面，再以基准面的中心为原点绘制轴孔的回转中心，确保轴孔轴线和安装面完全垂直，否则安装后轴和孔会出现别劲的问题，轻则加剧轴和孔的磨损，重则导致轴转动卡滞，影响设备正常运行。四个安装孔的位置度公差需要严格控制，

　　建模时要以中心轴为对称基准，对称分布四个孔位，保证安装时螺栓可以顺利穿入设备的对应安装孔，不会出现孔位错位无法安装的问题。轴套部分的外径尺寸要和配套的传感单元内孔尺寸匹配，保证传感单元可以顺利套入轴套，并且和轴套保持合适的配合间隙，不会因为配合过紧压坏传感元件，也不会因为配合过松导致传感单元晃动。在实际选型使用的时候，需要先确认被测轴的直径和这款组件的轴孔尺寸匹配，同时确认安装位置的法兰安装空间足够容纳方形法兰的外形尺寸，还要确认安装面的平面度满足要求，如果安装面有明显的凹凸变形，会导致组件安装后出现偏斜，影响检测精度。这类结构件常用在包装机械的送膜辊转速检测、输送设备的从动轮转速监测、小型机床的进给轴位置反馈等场景，相比圆形法兰的安装座，方形法兰的安装定位更可靠，抗扭转性能更好，在设备启停产生冲击的工况下，不会因为螺栓松动出现组件转动偏移的问题。组件的边角位置都做了小倒角处理，没有尖锐的毛刺棱角，安装操作的时候不会划伤操作人员，也不会在装配过程中刮伤周边的管线、线束。从建模细节来看，所有的孔位都做了倒角引导，螺栓穿入的时候可以顺着倒角顺利进入孔位，降低装配难度，轴孔的两端也做了倒角，穿轴的时候不会刮伤轴的表面，也能方便装配时快速对中。
