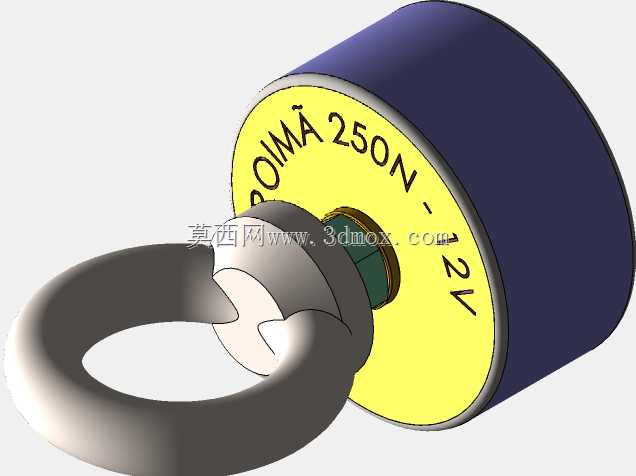

小型起重设备用12V直流吸盘式电磁铁

　　这款直流电磁铁主要适配小型起重作业场景，常见于轻型吊装工位、小型随车吊、微型起重绞车的配套吸吊作业环节，针对小规格铁磁性工件的快速取放需求设计，替代传统人工搬运或者机械夹爪的部分作业场景，尤其适合表面平整的导磁工件短距离移位、定点吊装的工况，在小型维修车间、仓储轻型物料转运、小型加工工位上下料环节都能适配。从功能特性来看，该器件采用12V直流供电制式，通电后端面产生稳定磁吸力，额定吸力对应250N的垂直拉脱力，断电后磁吸力快速消退，不会出现剩磁粘连工件的问题，相比永磁吊具可以灵活控制吸合与释放状态，不需要额外的机械脱扣结构，操作逻辑更简单。设计层面，主体采用圆柱式结构布局，外壳做了封闭处理，能够适配车间内多尘、

　　少量油污的常规作业环境，端面为平整的圆形吸合面，加工时严格控制平面度，保证和被吸附工件表面能够充分贴合，减少气隙带来的吸力损失；顶端集成了吊环结构，直接和起重设备的吊钩、吊索连接，不需要额外加工连接挂点，吊环和主体的连接部位做了应力分散结构，避免起吊时应力集中导致连接部位断裂，线圈部分内嵌在外壳内部，和外部金属壳体之间做了绝缘隔离，防止通电时外壳带电引发作业安全隐患。安装边界方面，圆柱主体的外径控制在紧凑尺寸范围内，不会占用过多安装空间，吊装时不会和周边的设备构件发生干涉，吸合端面的直径匹配额定吸力设计，针对厚度不小于5mm的平整钢板类工件能够达到额定吸力，使用时需要注意被吸附工件表面不能有厚漆层、氧化皮或者非导磁隔层，

　　否则会大幅降低实际吸吊能力；供电引线从主体侧部引出，走线位置避开吊环的活动行程，防止起吊过程中吊环剐蹭引线造成绝缘破损。实际选型应用时，需要匹配对应的直流供电电源，避免电压波动过大导致线圈过热或者吸力不足，作业时要保证吸合位置对准工件重心，防止起吊过程中工件侧滑脱落，针对表面粗糙或者带有弧度的工件，需要提前核算实际有效吸力，预留足够的安全系数，不能直接按照额定吸力参数吊装重物。该结构的三维建模过程中，重点还原了外壳的壁厚、线圈的内嵌空间、吊环的铰接间隙、端面的环形倒角细节，各个配合部位的尺寸公差按照常规起重配件的加工精度设置，吊环的转动角度范围也按照实际作业的摆动需求做了限位还原，能够直接用于小型起重设备的配套装配干涉检查、工位布局模拟，也可以作为同类电磁吊具设计的参考原型，帮助设计人员快速验证结构布局的合理性，减少前期方案验证的重复建模工作量。
