外螺纹连接式压缩空气消音阀体结构

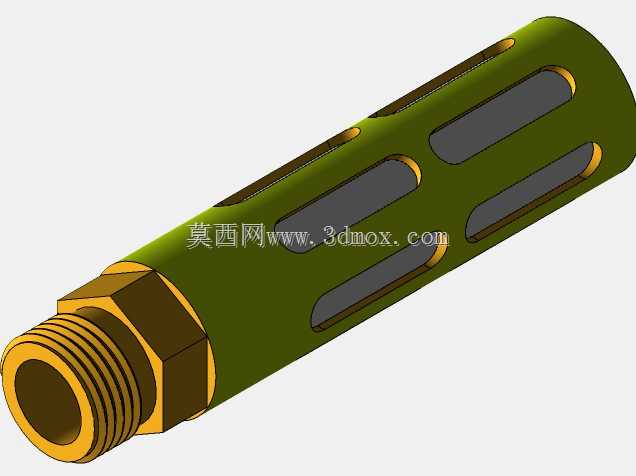

　　这类带外螺纹连接端的消音阀体，主要应用在气动系统的排气末端，常见于自动化生产线的气动阀组排气口、小型气动执行元件的排气位，用来降低压缩空气直接高速排出产生的气动噪声，避免车间内多点排气叠加形成的噪音污染，同时也能阻挡气路排出的微量杂质飞溅。从结构设计来看，进气端采用标准外螺纹加六角拧动台的结构，六角台的对边尺寸匹配常规开口扳手的规格，安装时可以直接用标准扳手卡紧拧入对应内螺纹的阀口，不需要额外定制工装，螺纹的有效旋合长度经过匹配，既能保证连接后的密封可靠性，也不会因为旋入过长顶到阀体内腔的其他结构。阀体主体的长筒结构上开设多组长条形通槽，这些槽的位置沿着筒体周向均匀分布，槽的边缘做了圆弧过渡处理，

　　一方面是为了让内部的消音填充材料有足够的透气面积，保证排气通畅不会造成气路背压过高，影响气动元件的动作响应速度，另一方面均匀分布的槽口可以让排出的气流从多个方向分散流出，避免单方向高速气流冲击产生的二次噪声，同时圆弧过渡的槽边也能消除应力集中，避免在长期气流冲击、温度变化的工况下出现筒体开裂的问题。筒体的壁厚经过核算，在保证足够结构强度、能承受气路常规工作压力的前提下，尽可能做薄来减轻整体重量，不会给连接的阀组增加额外的负重，也不会因为阀体过重导致螺纹连接部位长期受偏载出现密封失效。从安装边界来看，进气端螺纹的轴线和筒体轴线保持同轴，安装后筒体沿着螺纹轴向向外延伸，周边只需要预留出略大于筒体外径的操作空间即可，

　　不需要额外的侧向安装固定位，适合在阀组排布密集的气动柜内使用，不会和相邻的阀件、管路产生干涉。设计过程中优先考虑了气路排气的流通效率，槽口的总通流面积大于进气端螺纹的通径，保证排气时不会在阀体内形成节流，避免因为消音阀的存在导致气动执行元件回程速度变慢，影响生产线的节拍；同时筒体的外表面做了圆滑过渡，没有尖锐的棱角，安装维护时不会划伤操作人员的手部。这类消音阀体的内部可以填充多孔消音材料，气流从螺纹端进入筒体内部后，经过多孔材料的阻尼作用消耗气流的能量，再通过周向的长槽分散排出，相比端部开孔的消音结构，周向布槽的设计可以在更短的筒体长度下获得足够的通流面积，缩小整体的安装长度，适配安装空间局促的场景。

　　六角拧动台和筒体采用一体结构设计，没有额外的拼接焊缝或者连接结构，避免了连接部位在气压波动下出现漏气的隐患，整体结构没有复杂的异形曲面，加工时可以采用常规的车削、铣削工艺完成，不需要特殊的定制刀具，适合批量生产。在实际选型应用中，需要匹配对应螺纹规格的气动阀口，同时要确认气路的工作压力在阀体的承受范围内，安装时在螺纹部位缠绕适量的密封生料带，保证螺纹连接的密封性，不需要额外加装密封垫片，减少安装的零件数量。日常维护时只需要定期清理槽口附着的灰尘、油污，保证槽口通畅即可，不需要拆解阀体，维护操作十分简便，适合在工业自动化车间、气动设备密集的生产场景长期使用。
