工作台防护推拉网门结构设计

　　这款推拉式防护网门主要面向工业作业台的安全防护场景，在机加工工位、装配作业台、小型设备操作区等需要划定操作边界、隔离风险区域的场景中应用广泛，核心作用是在不阻碍操作人员正常取放工件、进出作业区域的前提下，阻挡加工飞溅的切屑、零散工装的意外滑落，同时避免人员肢体误伸入设备运行的危险区间，也可作为工位之间的物理隔断，划分不同作业单元的操作范围，减少相邻工位作业时的相互干扰。

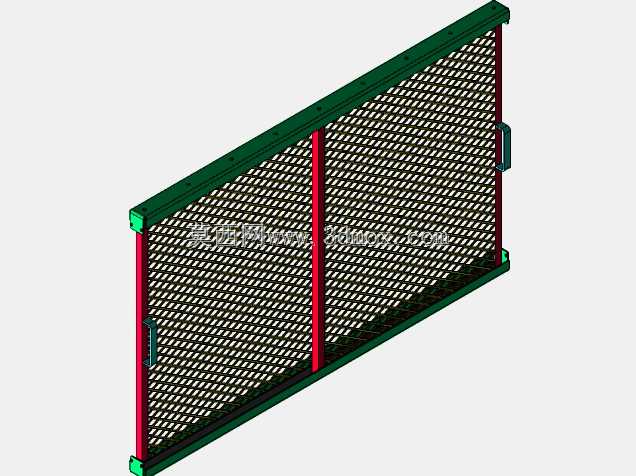

　　从结构设计逻辑来看，整体采用双扇推拉的布局形式，上下设置通长的导向边框作为滑动轨道的安装基体，边框采用型材拼焊成型，保证整体框架的直线度与结构刚度，避免网门推拉过程中出现卡滞、变形问题。网门主体采用菱形冲孔网板作为防护面，相比编织网，冲孔网的网孔一致性更好，边缘无毛刺锐边，整体抗冲击强度更高，即使受到小型工件的碰撞也不会出现网丝变形、脱落的问题，网孔的尺寸经过匹配设计，既能够保证作业人员可以透过网板清晰观察到另一侧的作业状态，又能阻挡直径10mm以上的物体穿过，满足常规工业防护的间隙安全要求。

　　两扇网门之间设置中竖框作为搭接限位，关闭状态下两扇门的侧边在中竖框位置形成重叠密封，避免出现过大的防护间隙；每扇网门的侧边都安装有嵌入式的拉手，拉手的安装位置距离网门侧边、上下边框的距离符合人体操作的施力习惯，操作人员站在工位前无需过度探身即可完成门体的推拉操作。上下导向结构采用隐藏式设计，滑动副设置在边框内部，避免切屑、灰尘落入轨道造成滑动不畅，同时减少外部突出的结构，防止作业过程中衣物、工件挂碰。

　　安装边界方面，该网门的整体宽度适配常规双人作业台的正面开口尺寸，高度方向覆盖从工作台面到人员站立时的胸部以上位置，既不会因为高度过高影响作业时的光线照明，也不会因为高度过低失去防护意义。安装时上下边框可以直接通过螺栓固定在工作台的台面边缘与上部的横梁结构上，不需要对原有工作台做大规模的结构改动，适配性较强；网门的滑动行程经过匹配设计，单扇门的最大开启距离可以覆盖半个工位宽度，满足大型工件上下料时的开口需求，关闭时两扇门可以完全覆盖作业台的正面开口，形成完整的防护面。

　　细节设计上，网板与门体边框的连接采用压条加铆钉的固定方式，网板边缘完全被边框包覆，不会露出锋利的网板切口，避免操作人员推拉门体时被划伤；边框的端部都设置有端盖封堵，防止内部进入杂物，同时提升外观的整洁度。门体的滑动阻力经过调校，推拉时不需要过大的施力，同时不会因为工位的轻微振动出现门体自行滑动移位的问题，在关闭状态下可以保持位置稳定，不需要额外设置锁止结构就能够满足日常防护的需求，如果有更高的安全管控需求，也可以在两门搭接位置加装挂锁结构，实现非作业时段的区域锁闭。

　　在实际应用中，这类防护网门相比固定式的防护挡板，灵活性更强，不需要整体拆卸就可以打开足够的操作空间，方便设备调试、工件转运、工位清理等操作；相比卷帘式的防护结构，其结构更简单，故障率更低，日常维护只需要定期清理边框缝隙内的积屑即可，不需要复杂的润滑、部件更换，适合在生产车间这类多尘、多切屑的环境下长期使用。网门的表面采用喷塑处理，不同的结构部件采用区分色涂装，边框采用深绿色涂装，中竖框采用红色涂装，既可以起到安全警示的作用，也方便操作人员快速识别门体的可操作部位，提升作业时的交互效率。
