带皮带传动的罗拉门托支撑辊组结构

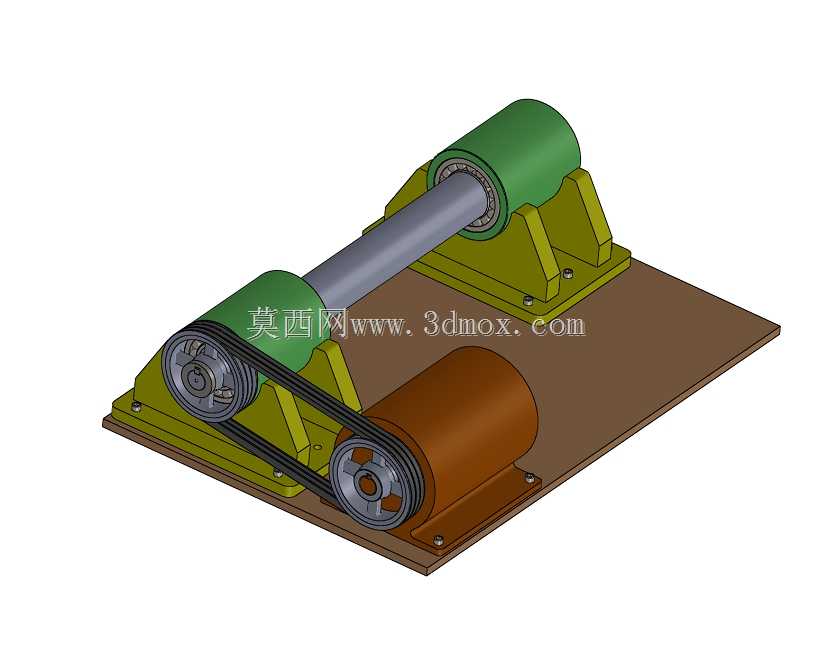

　　这套辊组支撑结构常见于连续物料输送、窄幅卷材牵引的生产工位，比如包装线的薄膜导送、小型纺织设备的纱线张力传导、轻型输送线的从动辊支撑场景，核心作用是为长辊类回转件提供稳定的双点支撑，同时通过配套的皮带传动结构将动力端的扭矩平稳传递到辊轴上，避免长辊因跨距过大出现挠曲变形，影响回转精度。从结构设计逻辑来看，两个橄榄绿色的支撑座采用了分体式轴承安装腔设计，座体底部带加宽安装法兰，通过内六角螺栓固定在棕色层压安装底板上，安装法兰上预留的螺栓孔做了长圆槽处理，安装时可以微调两个支撑座的同轴度，抵消底板加工或者座体铸造带来的位置误差，保证辊轴装入后不会出现卡滞、别劲的问题。支撑座内部预留了标准滚动轴承的安装位，轴承外圈和座体腔采用过渡配合，

　　内圈和金属辊轴采用过盈配合，装配时可以通过端盖压紧轴承外圈，预留合适的轴向窜动间隙，避免辊轴热胀冷缩时出现转动卡阻。辊轴本身采用冷拉圆钢加工而成，表面做了发黑防锈处理，两端轴颈的同轴度公差控制在0.02mm以内，保证高速回转时不会出现明显的径向跳动。动力端采用了平行轴皮带传动布局，棕色的驱动单元固定在底板靠近主动带轮的一侧，驱动轴上安装了多槽皮带轮，和辊轴端部的同规格带轮通过三根V型皮带连接，这种传动方式的优势在于可以缓冲启动时的冲击载荷，当辊组出现过载卡滞时皮带会出现打滑，避免动力端堵转烧毁，同时皮带传动的噪音更低，不需要频繁做润滑维护，适合中低载荷的连续运转场景。安装底板采用了电木板或者层压胶合板材质，

　　相比金属底板有更好的减震效果，能吸收皮带传动和辊轴回转时产生的高频振动，避免振动传导到设备机架上影响其他工位的精度，底板上所有安装孔的位置都按照支撑座和驱动单元的安装尺寸做了配钻，孔位公差控制在±0.1mm，不需要现场二次打孔就能完成整套结构的装配。从安装边界来看，整套结构的横向安装尺寸需要匹配辊轴的有效工作长度，两个支撑座的中心距要比辊轴两端轴颈的跨距小2-3mm，预留端盖的安装空间，驱动单元的安装位置要保证两个带轮的端面共面，皮带的张紧度可以通过调整驱动单元在底板上的固定位置来实现，不需要额外加装张紧轮，简化了整体结构。在实际选型应用时，需要根据辊面需要承载的物料重量、线速度要求来匹配支撑座内的轴承型号，以及皮带的型号和根数，

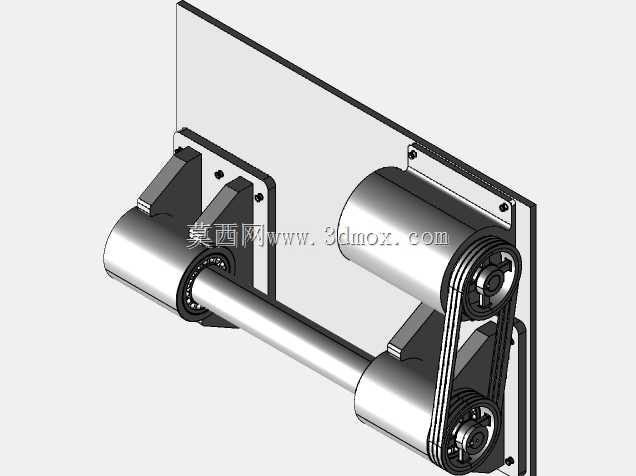

　　如果是用于食品级生产场景，还可以将支撑座和辊轴的材质更换为304不锈钢，皮带更换为食品级PU材质，满足卫生要求。这套结构的设计没有采用复杂的集成式铸造箱体，而是用分体式支撑座加独立安装底板的组合形式，加工难度更低，后期维护时只需要拆卸对应的支撑座端盖就能更换轴承或者调整辊轴位置，不需要拆解整套传动结构，大幅降低了现场维护的工作量。在三维建模过程中，所有配合面都按照实际加工公差做了间隙预留，皮带部分做了仿真的张紧状态建模，带轮的槽型尺寸完全符合标准V带的安装尺寸，安装底板上的螺栓孔位置和支撑座、驱动单元的安装孔完全对应，导入装配环境后可以直接做干涉检查，验证各部件的运动行程是否存在冲突，也可以直接导出工程图用于生产加工。
