轮式旋转工装支撑装置结构设计

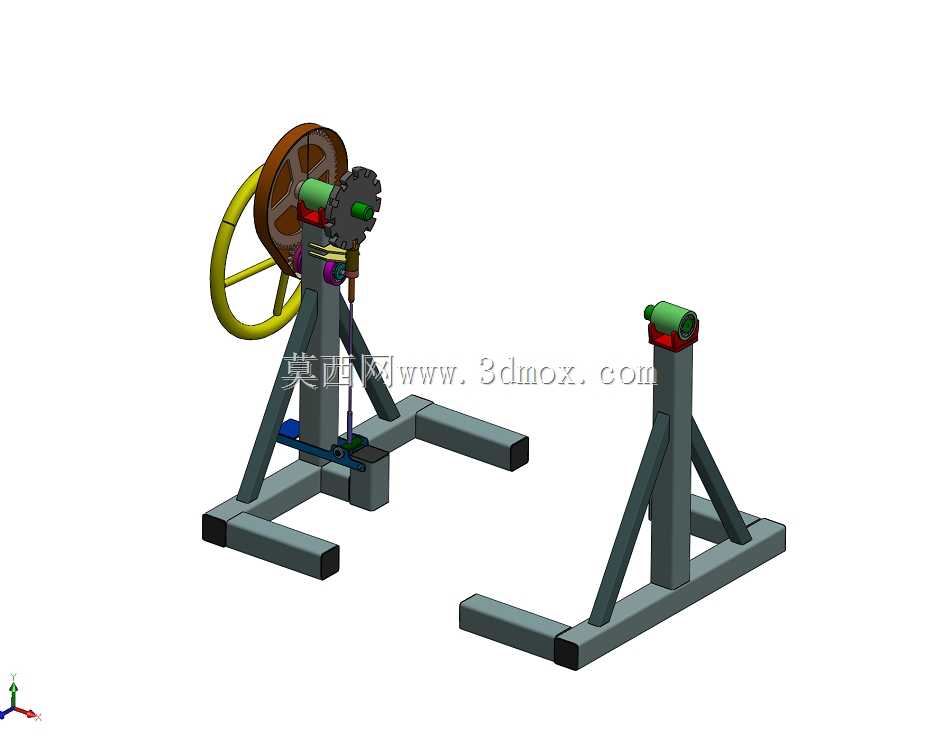

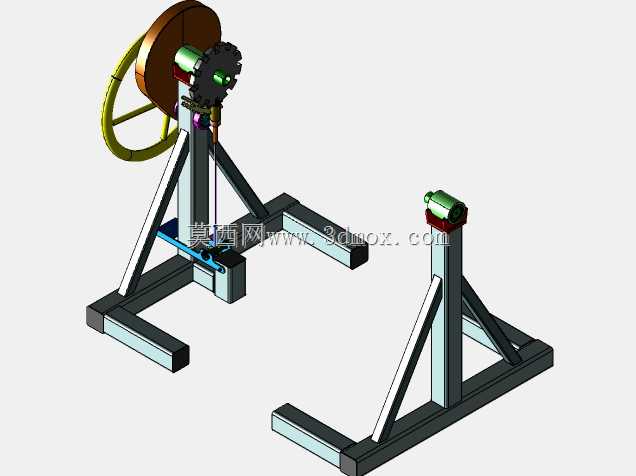

　　这套轮式旋转支撑工装，主要面向中小型回转类零部件的装配、检修、表面处理作业场景，在机加工车间、小型设备装配工位、五金构件表面处理工段都能适配使用，区别于重型回转工作台的大占地、高成本特性，这套装置更适配单人操作的轻载作业需求，不需要配套动力气源或者电源，纯手动驱动就能完成工件的周向角度调整，对于没有集中动力供给的零散工位、户外临时检修点位来说适配性很强。从结构组成来看，整套装置分为主动支撑端与从动支撑端两个独立单元，两个单元都采用H型落地支脚结构，支脚末端设置有防滑减震垫，直接放置在平整水泥地面或者钢制工作台面上就能使用，不需要打膨胀螺栓做永久固定，两个支撑端的间距可以根据待支撑工件的轴向长度灵活调整，适配不同长度规格的轴类、

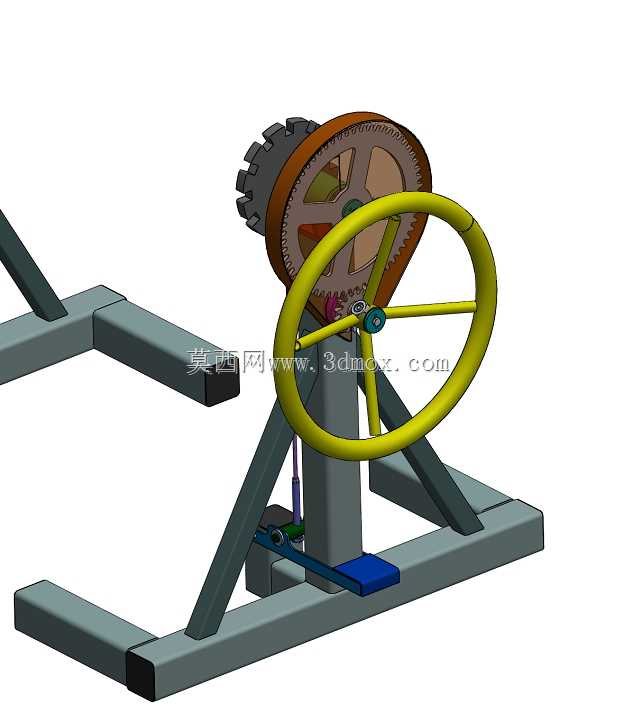

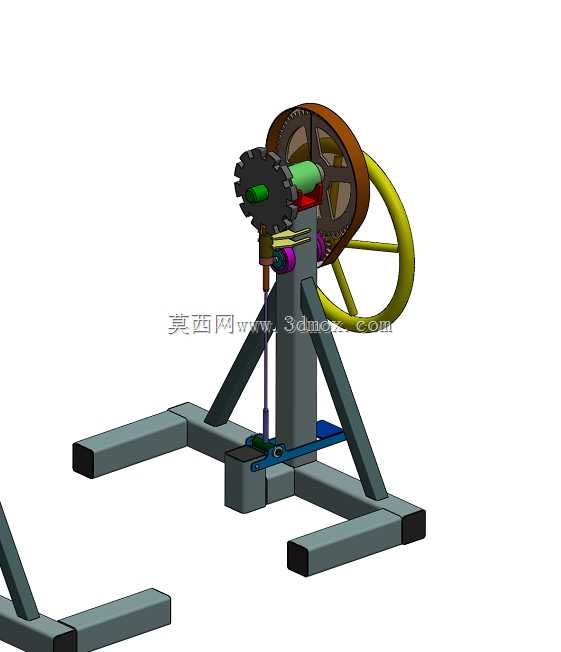

　　筒类工件装夹需求。主动支撑端集成了手动驱动轮、齿轮减速组、工件装夹顶头，大直径的手动操作轮采用辐条式结构，操作时人手握持轮缘施加周向力，通过啮合的齿轮组传递扭矩，带动装夹在两端顶头之间的工件做匀速周向转动，齿轮组的传动比经过匹配设计，既保证手动操作时的施力手感轻盈，不会出现转动卡顿或者反向自锁失效的问题，也能避免工件自重带动驱动轮反转造成的安全隐患。从动支撑端的结构相对简洁，三角斜撑结构保证支撑刚度，顶部的回转顶头和主动端顶头同轴度可以通过底部的安装面快速找平，顶头内部设置有滑动轴承，工件转动时从动端顶头随动回转，不会产生额外的摩擦阻力。设计过程中优先考虑了工位适配的灵活性，两个支撑单元的整体高度控制在常规操作工位的舒适作业区间，

　　操作人员站立作业时，不需要过度抬臂或者弯腰就能完成工件表面的装配、打磨、涂覆等操作，有效降低长时间作业的疲劳感。支脚的截面尺寸经过刚度校核，在额定承载范围内不会出现支脚变形、支撑失稳的问题，齿轮啮合部位预留了润滑脂加注空间，日常维护只需要定期补充润滑脂就能保证长期顺畅运行，不需要复杂的拆解保养。装夹顶头采用可更换设计，针对不同中心孔尺寸的工件，可以快速更换对应锥度或者直径的顶头，不需要整体更换支撑端结构，拓展了装置的适配工件范围。在安装边界上，两个支撑单元单独摆放时的占地尺寸很小，单端支脚的横向跨距经过优化，即使是狭窄的工位通道旁也能放置使用，两个单元拉开到最大间距时，能够满足常规长度中小型回转工件的支撑需求，

　　收拢时占用的储物空间也很小，适合多工位轮转使用的场景。实际作业过程中，当工件装夹完成后，操作人员可以根据作业需要随时转动手轮调整工件的周向角度，调整到目标角度后可以通过手轮上的止动销锁定位置，避免工件在作业过程中发生意外转动，保证作业精度与操作安全。整套结构没有复杂的电控或者液压元件，制造成本低，故障点少，对于中小型加工车间、维修班组来说，是实用性很强的辅助作业工装，能够有效替代需要多人配合翻转工件的传统作业方式，提升轻载回转类工件的作业效率，降低作业过程中的工件磕碰、人员扭伤风险。
