带法兰连接端花键输出长轴类传动构件

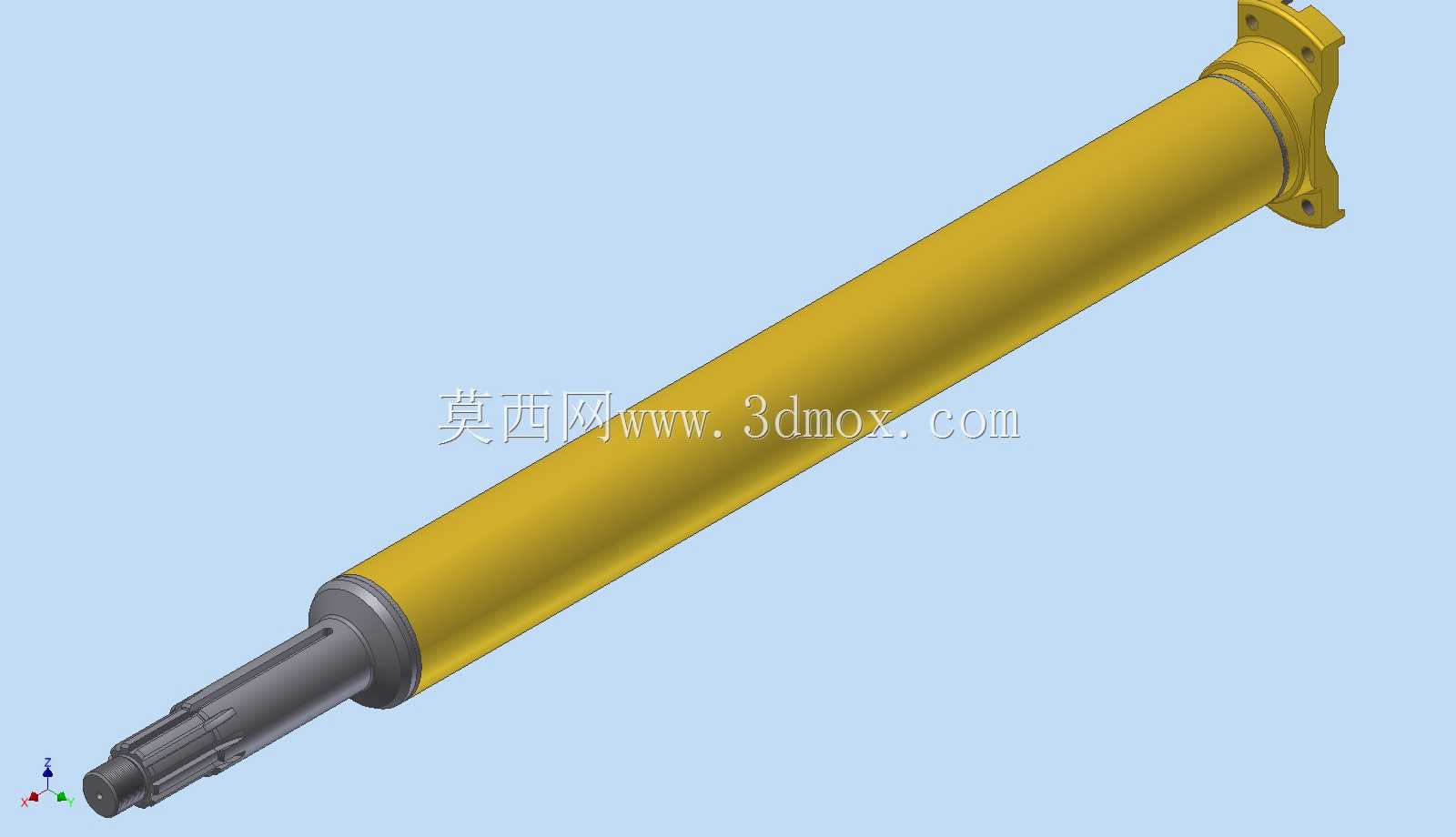

　　这类带法兰端的长轴传动构件，常应用在需要长距离扭矩传递的工业传动场景中，比如农用机械的动力输出段、工程机械的分动箱到驱动桥的动力传递链路、部分专用设备的直线动力传导工位，核心作用是在两端存在一定安装间距的工况下，稳定传递旋转扭矩，同时适配两端不同的连接接口形式。从结构设计来看，一端采用三耳法兰结构，法兰端面预留对应安装孔位，能够与动力输出端的法兰盘通过紧固件实现刚性连接，这种连接形式的优势是同轴度定位可靠，可传递的扭矩上限更高，能承受一定的径向载荷与冲击载荷，适合重载传动的使用需求。另一端采用渐开线花键输出结构，花键齿形经过参数匹配，能够与配套的花键套实现滑动或固定配合，既可以保证扭矩传递的均匀性，

　　也能在装配时补偿少量的轴向安装误差，降低装配对位的难度。轴身主体采用等直径圆柱结构，外部的防护套结构一方面可以隔绝作业环境中的粉尘、泥水侵入内部轴体配合面，避免轴身出现锈蚀、磨粒磨损的问题，另一方面也能对旋转的轴体形成物理防护，避免周边管线、构件与旋转轴发生剐蹭，提升设备运行的安全性。设计过程中，首先需要根据目标工况的额定传递扭矩、最高工作转速，核算轴身的最小直径，保证轴体在额定载荷下的扭转强度、弯曲强度满足长期运行要求，避免出现轴体扭断、弯曲变形的失效问题。法兰端的安装孔位分布圆直径、孔的尺寸公差，需要严格匹配对接端的法兰参数，保证连接后紧固件受力均匀，不会出现偏载导致的连接松动。花键端的齿形参数、配合公差，

　　需要结合对接部件的花键套参数选定，既要保证配合间隙合理，避免运转时出现卡滞，也要控制间隙量，避免花键齿出现冲击磨损。安装边界方面，法兰端的对接面需要保证平面度要求，装配时需要在结合面加装密封垫片，避免润滑脂泄漏或者外界杂质进入连接腔；花键端装配时需要涂抹适配的润滑脂，降低花键齿的磨损速率；轴身的安装空间需要预留足够的旋转避让空间，径向方向与周边固定构件的安全间隙不小于5mm，轴向方向需要预留花键配合的滑动余量，避免设备运行过程中轴体受热伸长出现顶死的问题。轴体的材质一般选用中碳合金钢，经过调质处理后获得综合力学性能，花键齿面与法兰连接面可根据载荷情况做表面淬火处理，提升接触强度与耐磨性能。这类轴类构件在实际使用中，

　　常见的失效形式包括花键齿磨损、法兰连接孔变形、轴身弯曲疲劳断裂，设计阶段需要针对这些失效点做对应的强度校核，比如通过有限元分析模拟最大冲击载荷下的应力分布，对应力集中的轴肩位置做圆角过渡处理，降低应力集中系数，提升构件的疲劳寿命。在装配环节，需要保证两端连接部件的同轴度误差控制在允许范围内，避免轴体长期承受附加弯矩，导致早期失效。日常运维中，需要定期检查法兰连接紧固件的预紧力，检查花键部位的润滑状态，及时补充润滑脂，检查轴身防护套的完好性，出现破损及时更换，避免杂质侵入轴体配合部位。
