林业机械用带齿测量轮结构设计

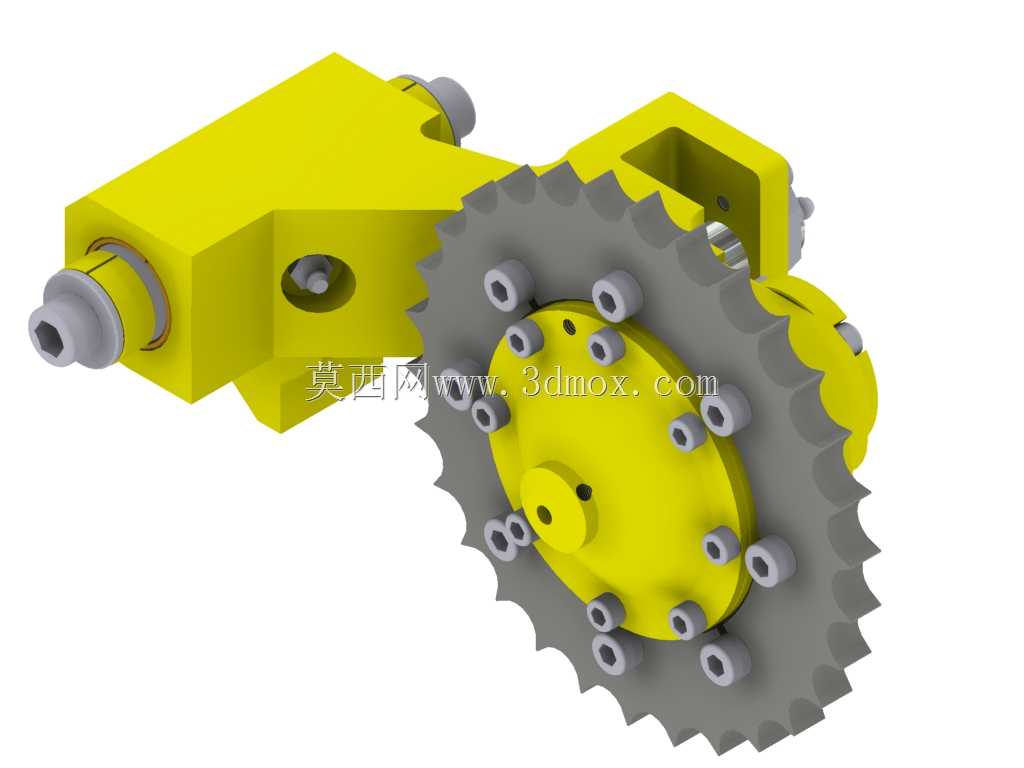

　　在林区采伐、集材、造材等作业场景中，作业设备的行进距离、进给位移参数的精准采集，直接关系到作业效率管控、材积测算精度以及作业路径的规划合理性，这款配套林业作业机械的测量轮，正是针对林区复杂工况下的位移采集需求开发的配套传感执行构件。不同于常规平整路面使用的测量轮结构，该构件在设计阶段充分考虑了林区作业面存在枝桠、腐殖层、碎石以及泥泞附着的实际情况，轮体外缘采用带齿廓的链轮式结构，齿形参数经过反复校核，既能够在松软林地表层形成足够的嵌合抓附力，避免轮体打滑带来的测量误差，又能在行进过程中通过齿间间隙自动排出附着的泥土、碎木屑，减少异物卡滞导致的轮体停转故障。轮体主体采用分体式装配结构，齿圈部分选用耐磨改性钢材加工，

　　表面做硬化处理以应对林区砂石、枝桠的长期磨损，轮毂部分采用轻量化合金材质，在保证结构强度的前提下降低整体转动惯量，让轮体在低速行进、频繁启停的林业作业工况下能够快速响应位移变化，减少测量滞后带来的数据偏差。轮体与安装基座之间采用双轴承支撑结构，轴承选型兼顾径向承载与轴向抗冲击能力，能够承受林区作业中设备颠簸带来的各个方向的冲击载荷，避免轴承过早失效导致的测量精度下降。安装基座部分采用一体化铸造成型后做精加工处理，基座上预留的安装孔位匹配主流林业采伐头、集材设备进给机构的安装接口，安装边界尺寸经过优化，不会与设备现有的液压管路、切削组件、进给导轨产生运动干涉，基座内部预留了传感元件的安装腔室，可适配增量式编码器、

　　霍尔转速传感器等多种位移采集元件，轮体转轴与传感元件的连接采用快拆式联轴器结构，后期维护更换传感元件时无需整体拆卸轮体组件，大幅降低林区野外作业的维护难度。从功能实现逻辑来看，该测量轮通过弹性压紧机构始终贴合测量基准面，当设备行进或进给机构动作时，轮体随接触面的相对运动产生转动，转轴带动传感元件输出对应脉冲信号，控制系统通过脉冲计数换算得到实际的位移、行进距离参数，为作业设备的定长切割、行进里程统计、作业面积测算提供精准的基础数据支撑。在结构细节设计上，轮体上均匀分布的连接柱采用过盈配合加防松胶的装配方式，避免长期颠簸工况下齿圈与轮毂出现连接松动，基座上的转轴伸出端设置了多层防尘密封圈，能够阻挡林区环境中的木屑、粉尘、

　　水汽进入轴承腔与传感元件腔室，延长组件的无故障工作时间。不同于工业流水线场景下的测量轮结构，这款构件的所有外露棱角都做了圆弧过渡处理，避免在林区穿行作业时被藤蔓、枝条勾挂，整体结构没有易脱落的小尺寸外露零件，防止在作业过程中零件脱落掉入林区作业面引发安全隐患。在安装适配性上，该测量轮的安装支架预留了一定的调节行程，可根据不同设备的安装面高度差调整压紧力，保证轮体始终以合适的压力贴合测量面，既不会因为压力过大导致轮体转动阻力增大、磨损加快，也不会因为压力过小导致轮体跳脱、打滑影响测量精度。实际作业验证中，该结构在坡度不超过25度的林区作业面、表层腐殖土厚度不超过5厘米的工况下，测量误差可控制在千分之三以内，能够满足林业机械作业的参数采集精度要求，同时轮体的耐磨设计可保证连续作业300小时以上无需更换易损件，适配林区野外作业维保条件有限的实际情况。
