工业洗涤设备传动主轴结构设计

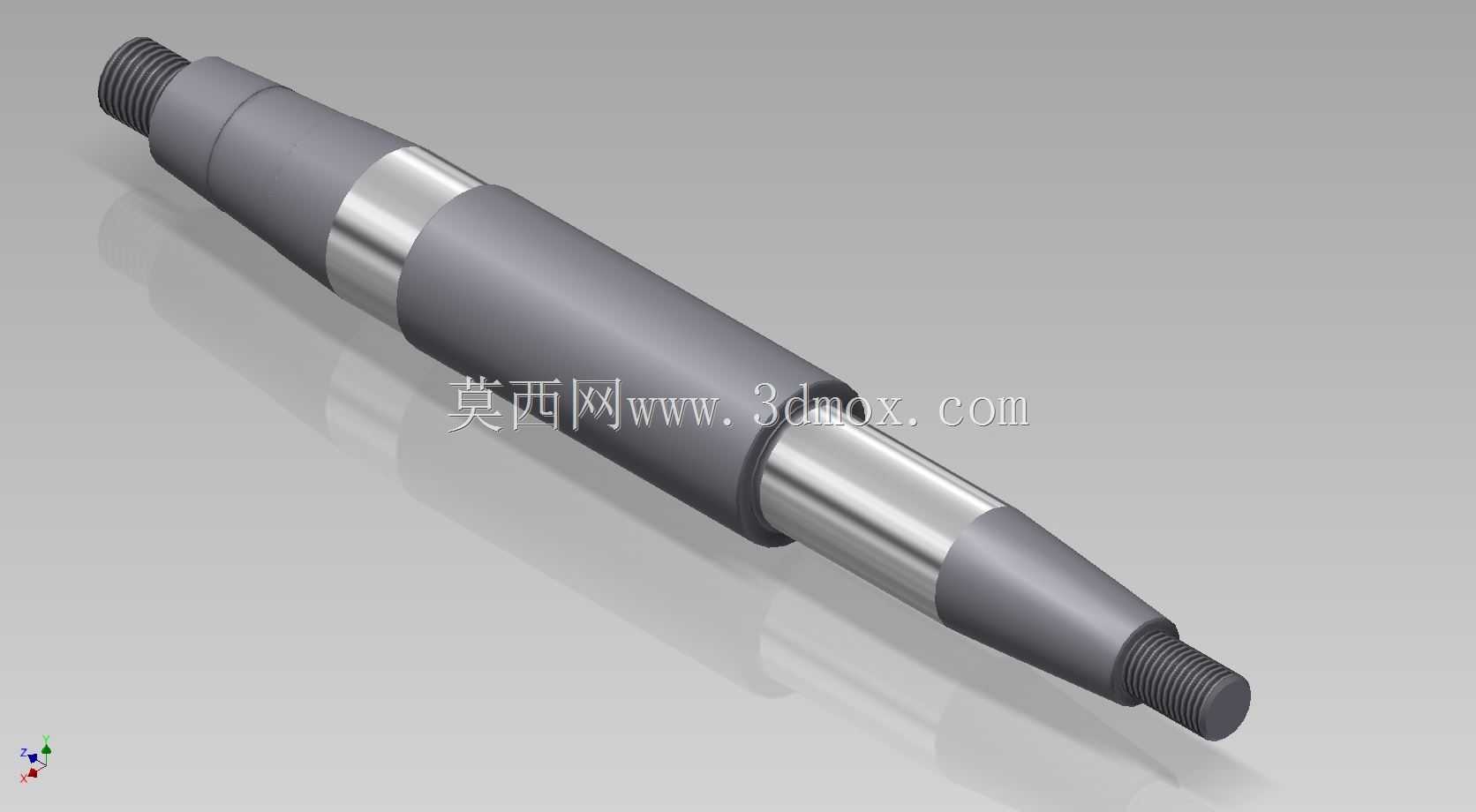

　　在商用洗涤设备的传动链路里，主轴是承担动力传递、负载承载的核心部件，直接决定设备运行的稳定性与使用寿命。这款适配工业洗衣机的主轴，针对商用场景下高负载、长时间连续运行、频繁正反转切换的工况做了针对性结构优化，区别于普通民用洗衣设备的细轴设计，整体采用阶梯轴结构布局，从两端到中间轴径逐步变化，既满足不同部位的装配需求，也通过轴径的梯度变化优化应力分布，避免应力集中导致的轴体断裂问题。

　　从实际装配场景来看，轴体两端的外螺纹段用于锁紧内筒端的固定螺母与传动侧的带轮/联轴器锁紧结构，螺纹段的长度经过精确核算，既保证锁紧时的螺纹啮合长度满足防松要求，也不会因为螺纹过长导致装配时螺母行程冗余，同时螺纹收尾处做了退刀槽设计，退刀槽的圆角半径经过校核，避免螺纹根部的应力集中，在频繁正反转的交变载荷下不会出现根部裂纹。紧邻螺纹段的细轴颈是密封件安装位，这个部位的表面粗糙度要求达到Ra0.8，配合双唇口密封圈使用，既能防止洗涤舱内的水、洗涤液渗漏到轴承位，也能阻挡外部的灰尘、纤维杂质进入轴承腔，延长轴承的使用寿命。

　　往轴体中部延伸的两个等直径轴颈是轴承安装位，这两个位置的尺寸公差严格控制在k6级，和深沟球轴承或者调心滚子轴承的内圈过盈配合，保证轴承内圈和轴体同步转动，不会出现跑内圈的故障。两个轴承位之间的轴段做了轴肩定位，轴肩的高度经过计算，既满足轴承内圈的轴向定位要求，也不会因为轴肩过高导致轴承拆卸困难，同时这个轴段的直径比轴承位略大，提升轴体中部的抗弯刚度，因为工业洗衣机运行时，内筒里的织物负载分布不均匀，会产生很大的径向交变载荷，轴体中部是弯矩最大的位置，加大轴径能有效降低轴体的挠度，避免运行时出现内筒剐蹭外筒的问题。

　　轴体中间最粗的轴段是和内筒轮毂配合的安装位，这个部位的公差采用h7级，和轮毂的内孔过渡配合，同时轴段上设计了键槽，通过平键传递扭矩，键槽的宽度和深度按照传递的额定扭矩核算，能满足满载状态下电机动力的稳定传递，不会出现键槽压溃、滚键的故障。这个配合段的长度和内筒轮毂的宽度匹配，装配时轴肩顶住轮毂端面，另一端通过圆螺母锁紧，保证内筒和轴体的同轴度，控制内筒的径向跳动量在允许范围内，降低运行时的振动和噪音。

　　设计过程中，首先要确定的是安装边界尺寸：两端轴承位的中心距要和设备的机架轴承座安装孔距完全匹配，轴承位的直径要和选用的轴承内径一致，密封位的直径要和所选密封圈的公称内径匹配，中间配合段的直径要和现有内筒轮毂的内孔尺寸适配，不需要改动原有内筒和机架的结构就能直接替换安装，降低设备维护的改造成本。轴体的总长要控制在机架两侧安装空间的允许范围内，两端伸出的螺纹段长度要保证锁紧后螺母不会和机架外侧的带轮、端盖产生干涉。

　　材质选择上，这类主轴一般采用45钢或者40Cr调质处理，调质硬度控制在HB220-250，既保证轴体的强度和韧性，也具备足够的耐磨性，轴承位和密封位的表面可以做高频淬火处理，硬度达到HRC45-50，提升表面的耐磨性能，避免长期运行后轴颈磨损导致密封失效、轴承跑圈的问题。轴体的所有过渡圆角都做了R2以上的圆弧过渡，所有尖角位置都倒钝处理，减少热处理和运行过程中的应力集中点。

　　在实际应用场景里，这类主轴广泛应用于宾馆、医院、水洗厂的大型工业水洗设备，这类设备单次装载量从几十公斤到上百公斤不等，每天运行时长往往超过10小时，主轴的可靠性直接决定设备的停机率。和普通的光轴设计相比，这种阶梯式的结构设计，在保证整体强度刚度的前提下，尽可能降低了轴体的整体重量，减少了转动惯量，降低电机启动时的负载冲击，同时各个装配位的轴肩定位设计，让装配过程不需要额外调整位置，就能保证各个部件的轴向位置精度，降低装配难度，也方便后期维护时的拆卸更换。

　　在建模过程中，需要严格控制各个轴段的同轴度公差，所有回转面的同轴度要控制在0.02mm以内，两端螺纹的轴线和轴体基准轴线的同轴度也要控制在相同精度范围内，避免锁紧螺母后出现轴体弯曲的问题。键槽的对称度公差要控制在0.015mm以内，保证平键装配后受力均匀，不会出现偏载。密封位的表面要做抛光处理，避免表面的加工刀痕划伤密封圈的唇口，导致密封过早失效。
