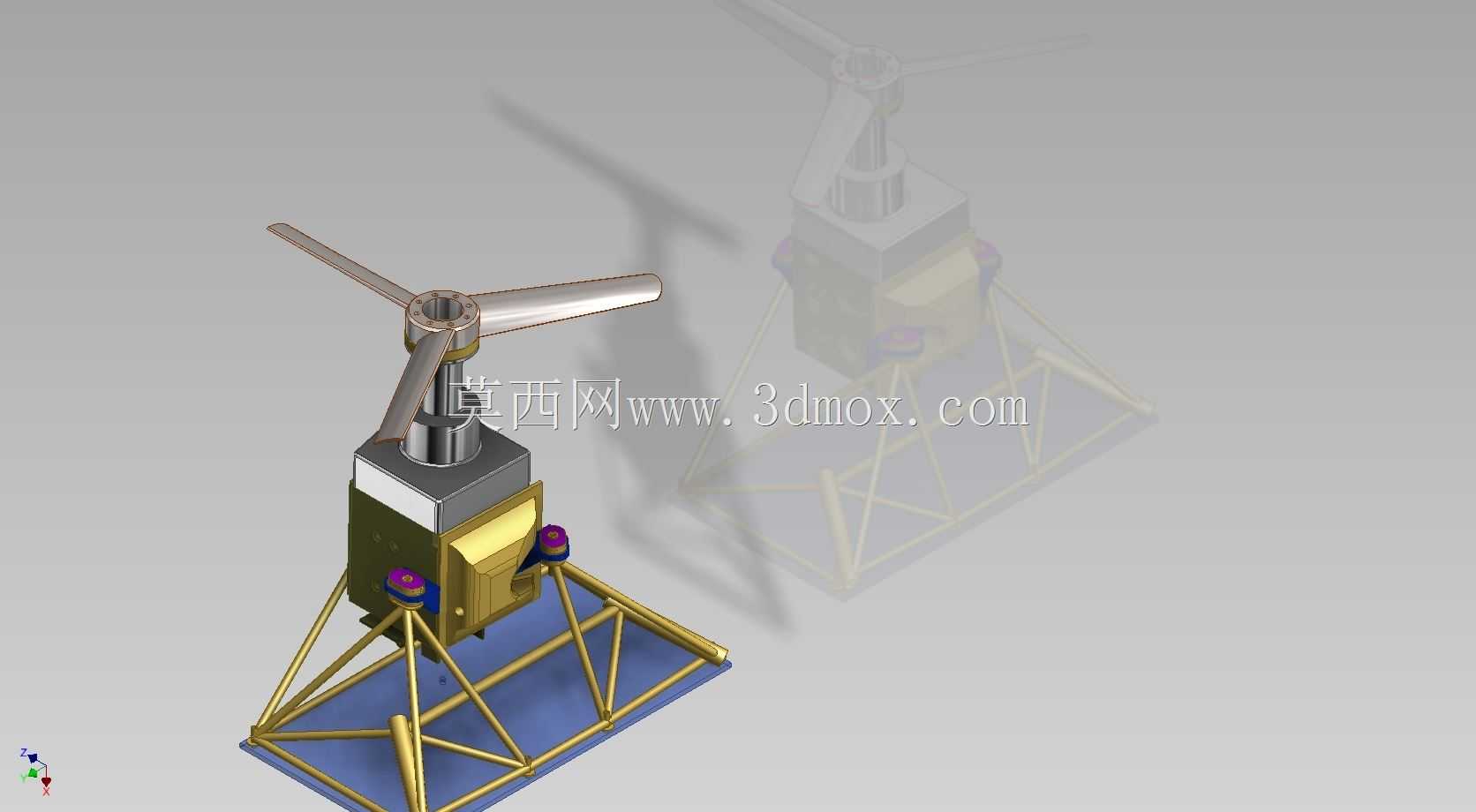

带桁架底座旋翼式传感检测装置结构

　　在户外低空环境监测、近地面空域参数采集这类作业场景里，这类带桁架支撑底座的旋翼式传感检测装置，是当前小范围定点监测作业里适配性较强的结构方案。不同于普通手持传感设备的便携取向，也区别于大型固定监测塔的永久部署属性，这套结构的核心设计逻辑，是在有限的自重控制前提下，同时满足旋翼部件的运转稳定性、传感模块的安装防护需求，以及临时部署时的快速架设要求。

　　从结构分层来看，底部的桁架式支撑机架是整个装置的承载基础，采用三角形衍架构型，杆件之间通过节点拼接形成稳定的空间受力结构，这种设计的优势在于，用较少的材料用量就能获得足够的结构刚度，既可以抵消上部旋翼运转时产生的周期性振动，避免振动传递到传感模块影响检测精度，也能在户外布设时适应不太平整的地面，通过调整支脚的接触位置就能快速找正设备水平，不需要额外浇筑安装基础。底座的承载平面预留了统一的安装孔位，孔位间距按照通用传感模组的安装边界设计，既可以固定当前配套的检测传感单元，也能根据不同的作业需求更换对应功能的传感模块，不需要重新加工底座适配结构。

　　中部的设备舱是整个装置的核心承载区，舱体采用分层式布局，下层预留了电源模块、信号处理单元的安装空间，舱壁设置了快拆式检修盖板，日常维护时不需要拆解整个机架就能完成模块更换与线路检修；舱体上部直接对接旋翼驱动单元的安装法兰，法兰的同轴度公差在设计时做了严格控制，避免旋翼高速旋转时出现偏心振动，降低长期运转下的结构疲劳风险。旋翼部分采用三叶式构型，桨叶的翼型经过气动优化，在较低的转速下就能获得足够的升力冗余，这里的旋翼并不是用于设备飞行，而是通过可控转速的旋转，带动周围空气形成稳定的流经通路，让安装在舱体侧面的传感探头可以持续接触到新鲜的待测空气样本，避免静态布设时空气滞止导致的检测数据滞后问题，这也是这类主动采样式传感装置和普通被动检测设备的核心区别。

　　在安装边界的设计考量上，整个装置的最大外轮廓尺寸控制在单人可搬运的范围内，桁架底座的支脚展开后形成的支撑面宽度，满足三级风况下的抗倾覆要求，不需要额外设置拉锚固定；旋翼旋转时的最大扫掠半径，和下方桁架杆件、传感探头的安装位置预留了足够的安全间隙，避免运转过程中出现结构干涉。舱体侧面的传感探头安装位做了抬高处理，距离底座支撑面有足够的高度，避免地面扬尘、积水直接接触探头影响检测结果，同时探头的安装角度做了微调，正好处于旋翼带动的气流稳定流经区域，既不会被旋翼的下洗气流直接冲击造成数据偏差，也能保证采样气流的持续更新。

　　从实际使用的适配场景来看，这套结构既可以用于临时的环境应急监测，在突发污染事件时快速布设到目标区域完成连续数据采集，也可以作为小型气象监测点的传感载体，长期部署在农田、厂区周边完成近地面的气象参数、空气成分检测。结构设计上没有采用复杂的一体化成型部件，大部分杆件和连接节点都采用标准型材加工，后期维护更换配件的成本较低，不同功能模块之间的连接都采用标准化接口，不管是更换旋翼驱动部件还是替换不同类型的传感单元，都可以在作业现场快速完成，不需要复杂的专用工装辅助。在振动控制的细节处理上，旋翼驱动单元和设备舱的连接位置加装了阻尼减震垫，阻隔旋翼运转的高频振动传递到传感模块，保证检测数据的稳定性；桁架杆件的连接节点都采用刚性锁紧结构，避免长期振动下出现连接松动，整个结构的受力路径经过反复优化，从旋翼产生的振动载荷，到设备舱的模块重量，再到底座的支撑反力，都能沿着桁架杆件顺畅传递，不会出现局部应力集中的问题，适配长期户外连续作业的使用需求。
