工业用Pullmax坡口加工设备结构设计

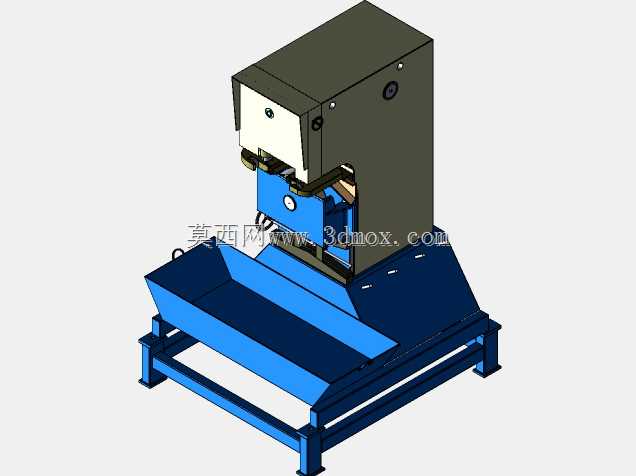

　　在重型金属结构件预制、船舶分段建造、压力容器筒体加工这类对焊缝坡口精度有硬性要求的生产场景里，这类Pullmax型坡口加工设备是车间预处理工位的核心作业单元，区别于手工火焰切割、手持砂轮机打磨的低效作业方式，该设备通过机械式切削进给完成金属板材边缘的固定角度坡口成型，加工出的坡口面粗糙度、角度一致性、钝边尺寸均匀度都能满足后续自动焊的装配要求，能大幅减少焊接前的修磨工作量，降低焊后出现未焊透、夹渣等缺陷的概率。从结构布局来看，设备采用分体式承载设计，底部蓝色框架式焊接底座承担整机的承重与减震作用，底座上方延伸出的倾斜料槽专门用于收集切削过程中产生的金属切屑，避免切屑堆积在进给轨道周边影响运动精度，底座的支脚位置预留了地脚螺栓安装孔，

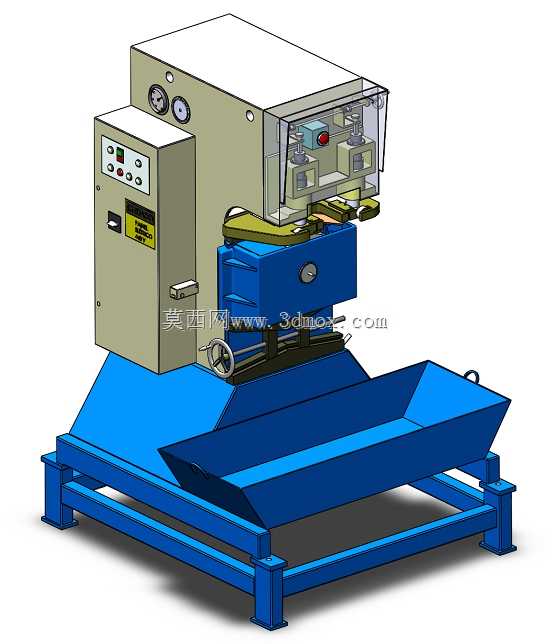

　　可直接固定在车间硬化混凝土地面上，安装时需要保证底座上平面的水平度误差控制在每米0.1mm以内，避免长期运行出现导轨偏磨。设备左侧的立式控制柜体集成了设备的操作按钮、状态指示灯与气压监测仪表，柜体面板上的控制元件按照操作频次排布，启停、急停按钮布置在人手站立操作最易触及的高度，两块气压表分别对应夹紧机构与进给驱动的供气压力显示，方便操作人员开机前快速确认气源状态是否符合作业要求。中部的加工主机头是设备的核心功能单元，上方设置了透明防护舱，既可以观察切削头的工作状态，也能阻挡高速飞出的切屑伤及操作人员，防护舱内部集成了切削动力头、板材夹紧机构与角度调节组件，可根据加工需求调整坡口的切削角度，适配不同厚度板材的V型、

　　Y型等常见坡口形式加工需求，机头下方的蓝色进给基座带有手轮调节机构，可手动调整切削位置，适配不同宽度板材的加工边界。机头与底座之间的滑动导轨采用耐磨铸铁材质，配合定期的油脂润滑，可保证长期往复进给的运动精度，避免切削过程中出现振动导致坡口面出现振纹。在实际产线布局中，该设备通常布置在板材下料工位与焊接工位之间的中转区域，板材经数控等离子或火焰切割完成外形下料后，通过起重设备转运至该设备工作台，定位夹紧后即可完成边缘坡口加工，加工完成的板材可直接转运至组对工位进行装配，无需额外的转运修磨工序。设计这类设备的三维结构时，需要重点考量运动部件的干涉问题：防护舱的开合行程、夹紧机构的下压行程、

　　切削头的进给行程都需要在装配阶段预留足够的安全间隙，同时要考虑气动管路、电气走线的排布空间，避免管线在部件运动过程中出现拉扯磨损；承载框架的焊接结构需要做时效处理，消除焊接内应力，避免长期承重出现结构变形，影响加工精度。设备的操作高度按照成年操作人员站立作业的人机工程尺寸设计，操作面板距离地面高度约1.2米，工件放置的工作台面高度约0.8米，减少操作人员长期作业的腰部疲劳。切削区域的切屑收集槽倾斜角度设计为15度，保证金属切屑可依靠自重滑落到槽体末端的收集位置，无需人工频繁清理作业区域的积屑。
