双法兰式燃料电池进气连接密封构件

　　在氢能装备的气路连接体系里，这类环形法兰构件是燃料电池堆进气端的核心衔接部件，日常多应用在固定式分布式发电燃料电池站、车用燃料电池动力系统、便携式氢能电源的进气回路中，承担着介质导通、端面密封、结构定位的多重作用，区别于普通工业管路法兰，它的密封面精度、孔位同轴度要求要高出两个精度等级，毕竟氢气分子的穿透性极强，微小的密封面平面度误差都可能引发介质泄漏风险。

　　从实际使用场景来看，这个构件安装在燃料电池堆的进气端板与外部供气管路之间，一侧对接电堆端板的进气口，另一侧对接氢气供给管路的法兰接头，工作时要承受0.1-0.3MPa的氢气介质压力，同时还要耐受电堆工作时传递过来的60-80℃持续温度，部分车用场景下还要承受整车运行带来的振动载荷，所以设计阶段首先要考虑的就是密封可靠性与连接抗松脱能力。

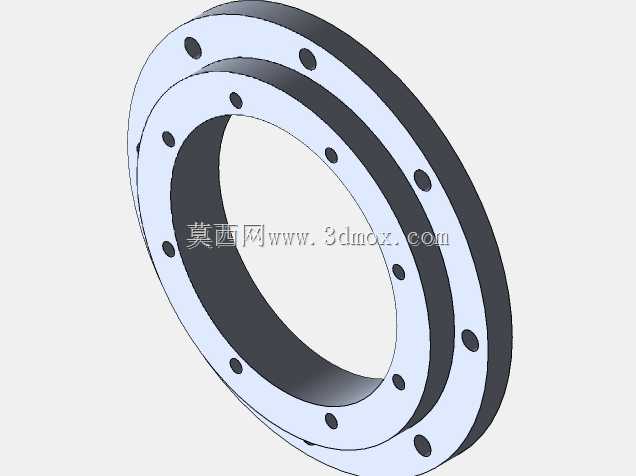

　　结构设计上采用了双层环形法兰的叠合式结构，内层环面是主密封工作面，加工时要求平面度控制在0.02mm以内，表面粗糙度达到Ra1.6，保证和密封垫片贴合时无微观间隙；外层环体上均匀分布的通孔是螺栓安装位，孔位的位置度公差控制在Φ0.1mm，确保安装时螺栓能顺利穿入，不会产生额外的装配应力，避免长期受力后出现密封面变形。两层环体之间的台阶结构是定位止口，安装时止口嵌入电堆端板的对应凹槽内，不需要额外调整就能保证进气通道的同轴度，减少介质流通时的局部阻力，也能避免安装错位导致的密封垫片偏压问题。

　　尺寸边界方面，这类构件的整体外径根据适配的电堆功率不同有所区分，常规适配30-60kW车用燃料电池堆的规格，外径一般在120-180mm区间，中心通孔直径和电堆进气口通径匹配，通常在60-100mm，整体厚度控制在15-25mm，不会占用过多的电堆端部安装空间；安装孔的数量根据环体大小设置为8-12个，采用等角度均匀分布，保证螺栓锁紧时密封面的压力均匀分布，不会出现局部压力不足导致的泄漏，或是局部压力过大压损密封垫片的问题。

　　设计过程中还要考虑材料的适配性，接触氢气的密封面区域要采用抗氢脆的金属材质，外层结构可以采用轻量化的铝合金材料降低整体重量，毕竟车用场景下每一克的重量降低都能提升整车的续航表现；同时环体的边角位置都做了R2-R3的圆角过渡，避免安装时划伤操作人员或是割损密封垫片，所有安装孔的两端都做了倒角处理，方便螺栓穿入，也能去除孔位加工时产生的毛刺，防止毛刺脱落进入气路内部，堵塞电堆的气体流道。

　　实际装配时，这个构件和两侧连接件之间会加装适配的密封垫片，螺栓锁紧要采用对角分次锁紧的工艺，按照规定的扭矩值分三次逐步拧紧，保证密封面的压力均匀；日常运维中，这个部件属于长寿命构件，只要没有出现密封面划伤、腐蚀或是结构变形，不需要频繁更换，只需要在电堆大修时检查密封面的平面度和孔位的磨损情况即可。和普通的管路法兰相比，它的通径设计更贴合燃料电池的进气流量需求，不会出现通径过大导致的气体流速过低、积水难以排出，或是通径过小导致的进气阻力过大、电堆供气不足的问题，台阶式的止口设计也大幅降低了现场安装的对位难度，哪怕是没有丰富装配经验的运维人员，也能快速完成对位安装，不会出现装偏的问题。
