0.5英寸BSP内螺纹连接锁紧套结构

　　在流体管路、小型仪表装配的现场，这类0.5英寸BSP规格的内螺纹套是很常见的衔接零件，很多刚入行的设计人员容易忽略这类小零件的细节，总觉得就是个带内螺纹的圆环，实际在装配环节出问题的往往就是这类不起眼的小件。先从实际应用场景说，这类零件常用来做仪表端的螺纹转接、薄壁壳体上的螺纹补强，还有管路排布时的轴向锁紧定位——比如在薄金属板或者塑料壳体上要接BSP规格的外螺纹接头，直接在薄壁上攻丝的话，啮合牙数不够，承压的时候很容易滑牙泄漏，这时候把这个螺纹套嵌装在壳体预制的安装孔里，靠外圈和安装孔的过盈配合或者粘接、压装固定，就能提供足够长度的内螺纹啮合段，保证连接强度和密封性能。

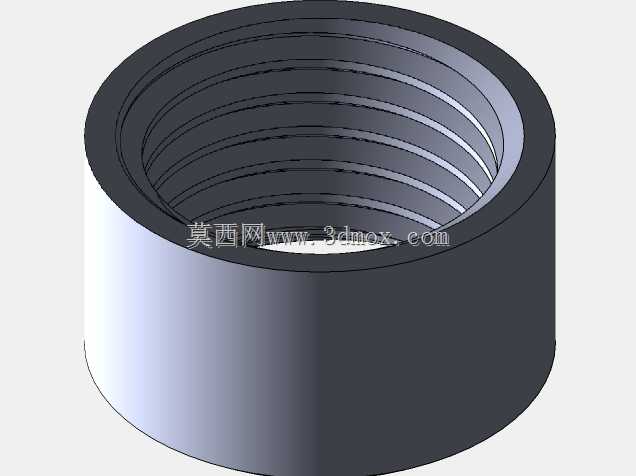

　　从功能特性上看，这个零件的核心是内螺纹的加工精度，BSP是英制管螺纹，牙型角55度，和普通公制螺纹的牙距、牙高都不一样，建模的时候如果直接拿公制螺纹改参数很容易出错，要严格对应0.5英寸BSP螺纹的大径、小径、螺距参数，牙顶和牙底的圆弧过渡也要做出来，不然实际加工出来的零件和外螺纹件拧合的时候会出现卡滞、密封不严的问题。零件整体是空心圆柱结构，没有多余的法兰或者卡扣结构，就是直筒形态，这种设计的好处是压装的时候受力均匀，不会因为结构不对称导致压装偏斜，内孔的螺纹段是通长设计吗？不对，看结构的话，整个内孔全长都加工了内螺纹，这样不管是接头从哪一侧拧入，都能获得足够的啮合长度，适配不同的安装空间需求。

　　说下设计思路，做这个零件的三维模型的时候，首先要确定安装边界：零件的外径要匹配预制安装孔的压装公差，一般压装配合的话，外径比安装孔大0.02-0.05mm，根据壳体材质调整，比如铝合金壳体取小过盈，塑料壳体可以稍大一点。零件的轴向长度，也就是筒身的高度，要保证内螺纹的有效啮合长度不小于螺纹公称直径的1.2倍，0.5英寸的话大概15mm左右，这样才能满足常规低压流体管路的连接强度要求，不会因为受力过大导致螺纹脱开。筒身的壁厚也要做核算，不能太薄，不然压装的时候容易变形，导致内螺纹失圆，拧入接头的时候会偏斜，一般壁厚不小于3mm，保证零件自身的结构刚性，压装过程中不会出现塑性变形。

　　实际选型的时候，很多人会忽略螺纹的密封形式，BSP螺纹有直管和锥管的区别，这个零件是直管内螺纹，配合的时候要在外螺纹上缠生料带或者加密封垫圈来实现密封，如果误用成锥螺纹的配合，会因为牙型不匹配导致泄漏。另外零件的两端都做了很小的倒角，这个细节很重要，压装的时候倒角可以起到导向作用，不会刮伤安装孔的内壁，拧入接头的时候也能避免端部的毛刺刮坏外螺纹的牙型，还能让密封垫圈更好地贴合端面。

　　从建模的角度说，这个零件看起来简单，但要做到可直接用于加工的程度，需要注意几个细节：一是内螺纹的收尾，不能让螺纹直接在端面戛然而止，要做合理的退刀结构，不过因为是通孔螺纹，退刀槽可以做在端面外侧，不影响螺纹的有效长度；二是筒身的外圆粗糙度要控制，压装面的粗糙度太高会导致压装力过大，太低又会影响连接的牢固度，一般取Ra1.6-3.2比较合适；三是两端的倒角大小要统一，一般取0.5×45度，既起到导向作用，又不会因为倒角过大减少螺纹的有效啮合长度。

　　在实际的设备装配里，这类零件还常用来做传感器的安装固定，比如压力、温度类的传感器带0.5英寸BSP外螺纹的时候，在设备壁板上预先压装这个螺纹套，就不用在壁板上加工厚度很大的凸台来攻丝，能有效减轻设备整体重量，还能降低壁板的加工难度，尤其是在薄板设备、小型仪表壳体上，这种结构的应用非常普遍。很多设计新手在做这类结构的时候，会直接在壁板上拉伸凸台攻丝，不仅增加了零件的加工工序，还容易因为凸台变形导致螺纹同轴度差，用这种独立的螺纹套结构，螺纹套可以单独批量加工，精度更容易保证，装配的时候只需要压入即可，后期维护的时候如果螺纹滑牙，还可以把旧的螺纹套取出来更换新的，不用更换整个壳体，大幅降低维护成本。

　　还要注意安装时的同轴度要求，压装螺纹套的时候，要保证螺纹套的内孔轴线和安装孔的轴线重合，偏斜量不能超过0.1mm，不然拧入传感器或者接头的时候会出现别劲的情况，时间长了会导致螺纹受力不均，出现泄漏或者断裂的问题。设计对应的安装孔的时候，孔的内壁要保证一定的圆柱度，不能有锥度或者腰鼓形，不然压装后螺纹套会出现局部受力过大，导致内螺纹变形。另外如果是用在有腐蚀的工况下，这个零件的材质一般选304或者316不锈钢，如果是普通工况，也可以用黄铜或者碳钢镀锌，建模的时候虽然不用指定材质，但结构尺寸要适配不同材质的加工特性，比如黄铜材质的话壁厚可以稍薄一点，不锈钢的话壁厚要适当增加，保证刚性。
