户外演出活动铝合金桁架支撑结构

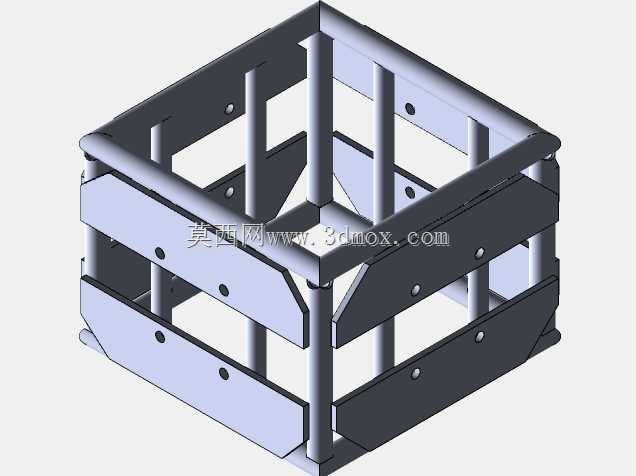

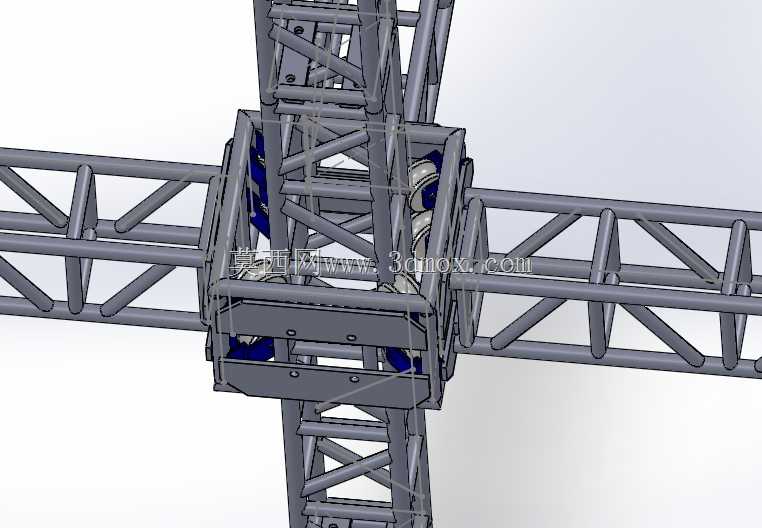

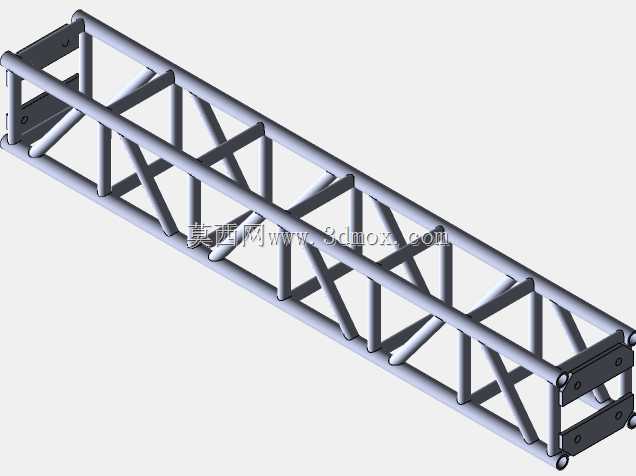

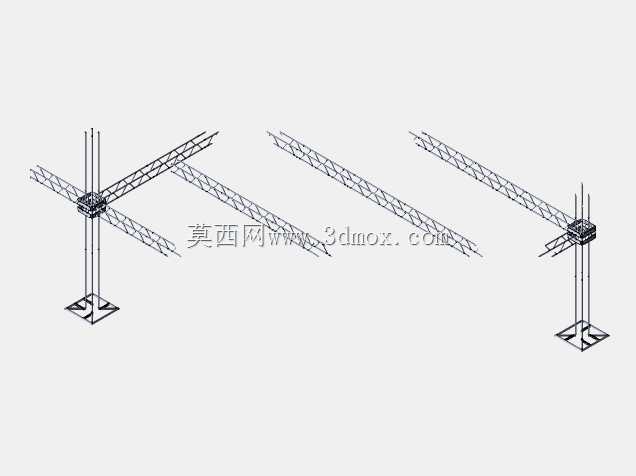

　　这套桁架支撑结构主要面向户外商演、展会搭建、临时活动场地布置这类场景，核心作用是承载舞台灯光、线阵列音响、喷绘背景板、装饰吊件等外置载荷，是临时活动场地搭建里最常用的架空承载结构。从结构设计来看，整套体系采用标准模块化单元拼接逻辑，所有主弦杆、腹杆均采用等截面铝合金圆管焊接成型，单段标准桁架长度可根据场地跨度灵活选配，立柱与横梁的连接节点采用定制铸钢连接头，配合快装插销实现无工具快速拼接，不需要现场焊接作业，能大幅压缩现场搭建的工时。

　　从安装边界来看，单根立柱底部配置了加厚钢制承重底座，底座预留了膨胀螺栓固定孔位，在硬化铺装地面可直接打膨胀螺栓锁固，在软质泥土地面可搭配配重压块或者地锚实现抗倾覆固定，整套结构的立柱高度可通过增减标准节段调整，横梁跨度可根据场地宽度拼接对应长度的桁架单元，单跨横梁的设计承载冗余覆盖常规中小型演出的灯光、音响挂载需求，腹杆采用三角交叉排布形式，在控制整体自重的前提下最大化提升结构的抗扭、抗弯性能，避免挂载设备后出现横梁下挠超标、立柱侧向失稳的问题。

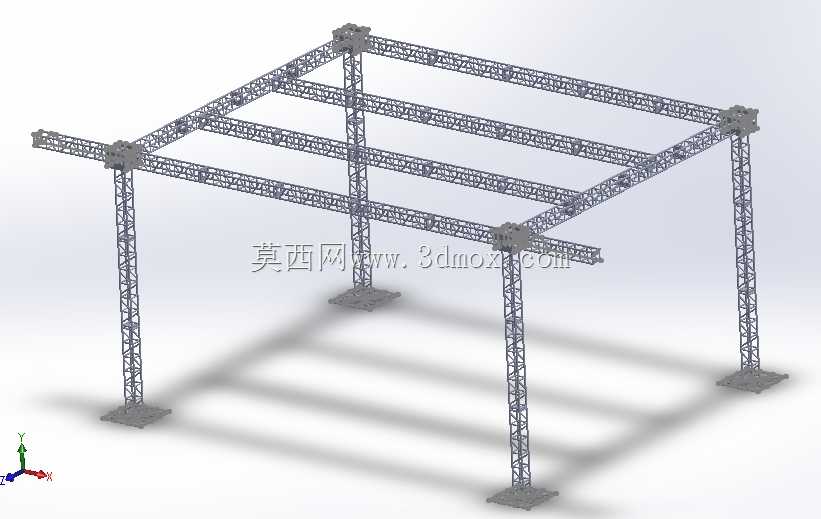

　　设计过程中优先考虑了现场搭建的实操性，所有连接节点的插销都配置了防脱保险销，避免搭建或者使用过程中插销滑脱引发结构失效，桁架表面做了阳极氧化处理，在户外露天环境下具备基础的防腐蚀、抗锈蚀能力，可重复周转使用，降低长期使用的成本。结构的受力传递路径清晰，横梁上的挂载载荷通过桁架弦杆传递到四个角的立柱节点，再通过立柱垂直传递到底部底座，最终分散到地面，节点位置做了加强筋焊接处理，避免应力集中导致的节点开裂问题。

　　在实际选型使用时，可根据挂载设备的总重量、布置位置调整桁架的排布密度，如果需要挂载较重的线阵列音响，可在音响挂载位置额外增加斜向支撑副桁架，分散局部集中载荷，提升局部承载能力。整套结构的所有零部件均为标准化通用件，单段桁架的重量控制在人工可搬运的范围内，不需要大型吊装设备即可完成搭建，适配各类场地受限的临时活动场景，不管是室内展馆还是户外广场、草坪场地都能适配安装。结构的横向连接杆件除了承载作用外，还可作为线缆布设的支撑路径，灯光、音响的供电与信号线缆可沿桁架弦杆绑扎固定，避免线缆悬空拖拽带来的安全隐患，同时让场地布线更规整，减少现场的安全绊倒风险。
