杠杆式活塞传动连接机构三维结构

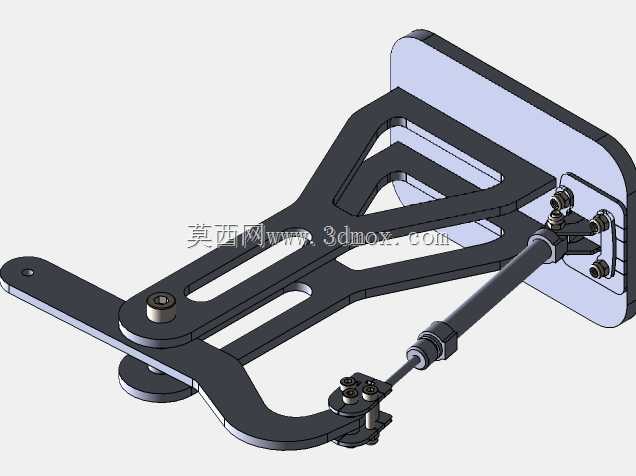

　　这套活塞传动连接结构，常见于中小功率流体控制回路、小型气动执行单元以及试验台位的动作输出端，核心作用是把活塞的直线往复推力，通过铰接连杆转化为摆臂的定轴摆动输出，适配需要小角度往复摆动驱动的工位动作，比如小型阀门的启闭摆臂、检测工位的拨料摆杆、试验夹具的压紧摆臂这类场景，相比直接用活塞直推负载，这套结构可以通过摆臂的力臂比例调整输出力矩，在同等活塞推力下获得更适配负载的扭矩输出，同时能通过摆臂的行程限位，精准控制摆动角度的起止位置，避免活塞过冲带来的结构磕碰。从结构设计逻辑来看，整个组件以背部安装板作为固定基准，安装板采用带减重槽的板式结构，在保证安装平面平面度、安装孔位位置度的前提下，通过三角形镂空槽削减整体自重，

　　同时避免整块板材加工带来的应力变形，安装板上预留的两组铰接支座，分别对应摆臂的旋转固定端与活塞组件的尾端铰接点，两个铰接点的中心距经过反复校核，确保活塞在全行程伸缩过程中，连杆与摆臂、活塞推杆之间的传动角始终处于合理区间，不会出现传动死点，也不会因为夹角过小导致铰接处的径向载荷激增，加速销轴与衬套的磨损。摆臂部分采用变截面的弯折钣金式结构？不对，实际是一体化铣削成型的结构件，主体轮廓顺着力的传递路径做了加宽处理，在受力较小的区域开出长条形减重槽，摆臂的旋转端采用带衬套的孔位设计，与安装板上的固定销轴配合，旋转端旁侧预留的锁紧螺钉孔，用于安装摆臂位置的感应触发片，可配合传感器检测摆臂的到位状态，

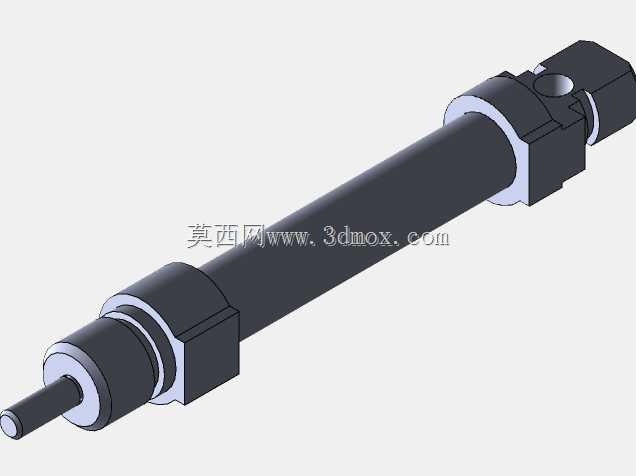

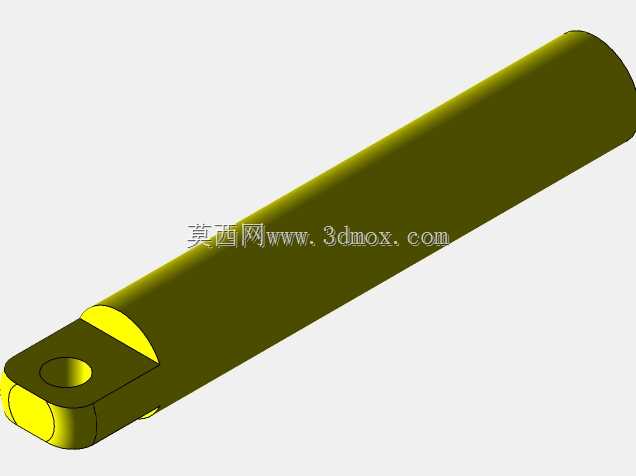

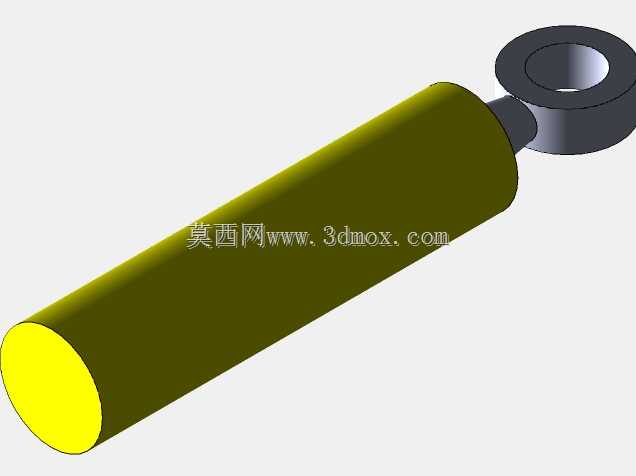

　　摆臂的动力输入端通过球头铰接结构与连杆连接，这种铰接结构可以补偿三个方向的小角度安装误差，避免因为加工装配的同轴度偏差导致运动卡滞，哪怕安装板与活塞固定端存在小范围的位置偏差，球头结构也能自适应调整，不会憋弯推杆。中间的连杆组件采用两端带锁紧螺母的杆端关节轴承结构，杆身是带外螺纹的调节杆，通过旋转杆身可以微调连杆的总长度，以此调整摆臂的初始零位角度，调整到位后通过两端的锁紧螺母锁死，防止设备运行过程中连杆长度松动导致位置漂移，这种可调结构在装配阶段可以大幅降低对零件加工精度的严苛要求，不需要靠极高的零件公差累积来保证初始位置，只需要装配时通过连杆微调就能达到设计的摆动行程范围。活塞部分采用尾部铰接、前端推杆输出的安装形式，

　　尾部的铰接耳与安装板上的支座通过销轴连接，允许活塞在摆动平面内有小范围的角度自适应，避免推杆在伸出缩回过程中承受侧向弯矩，活塞推杆的前端同样通过铰接接头与连杆连接，整个运动副的配合间隙都控制在合理范围，既不会因为间隙过大导致摆动回程有虚位，也不会因为间隙过小导致运动过程中发热卡滞。从安装边界来看，背部安装板的四个角预留了沉头安装孔，可以直接通过螺栓固定在设备的安装立面或者型材架上，整个机构在摆臂全行程摆动时，最大外轮廓不会超出安装板的宽度范围，摆臂向下摆动的最低位置与安装板平面的预留间隙足够安装常规的触发挡块或者负载连接件，活塞缩回至极限位置时，尾部不会与安装板后方的走线或者其他结构产生干涉，整体的安装厚度控制得比较紧凑，不会占用过多的设备内部安装空间，适合在空间局促的小型自动化设备内部布置。在实际选型适配时，这套结构可以根据需要的输出力矩调整活塞的缸径，也可以更换不同长度的摆臂来调整摆动角度与输出力矩的比例，铰接处的销轴都采用耐磨材质，表面做硬化处理，长期往复运动下的磨损量可控，日常维护只需要定期在铰接点加注润滑脂，就能保证长时间的运行精度，不会因为磨损导致摆动位置出现明显偏差。
