工业检测用方形光电传感单元结构

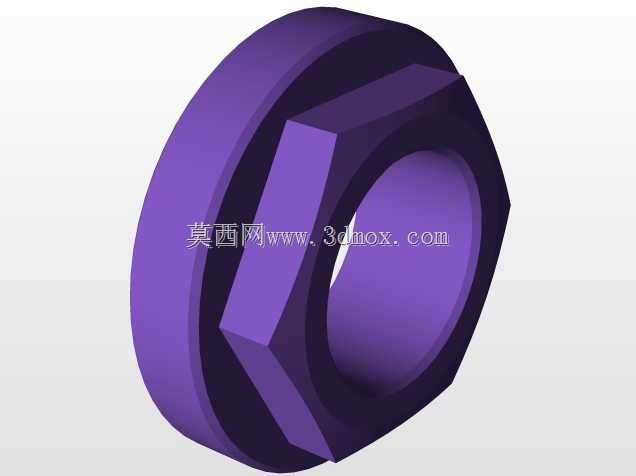

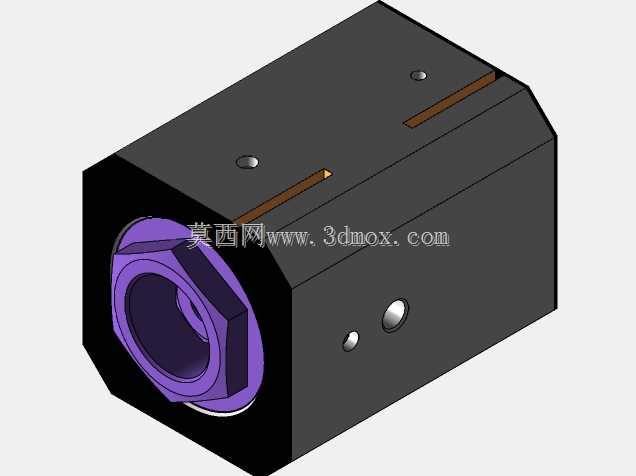

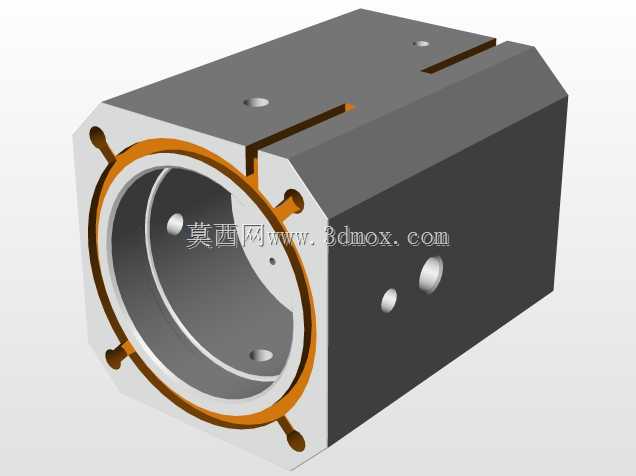

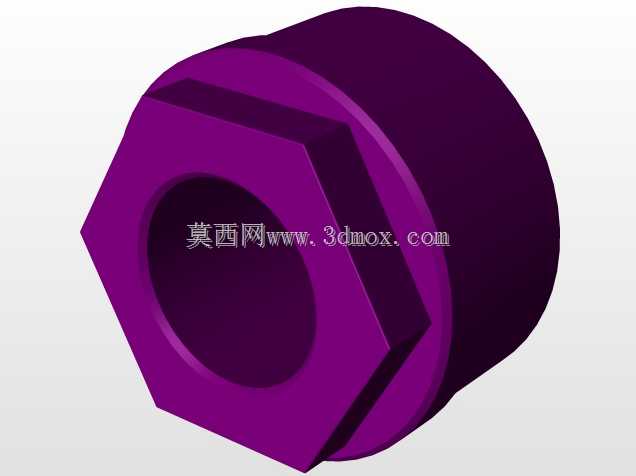

　　这款传感单元的结构设计，最早是针对自动化产线的工位到位检测场景做的适配，之前在做3C电子组装线的物料定位方案时，常遇到常规圆柱形传感器安装后易受周边金属构件电磁干扰、镜头易被工位切削液雾气污染的问题，这款方形结构的设计刚好针对性解决了这类现场痛点。从结构布局来看，主体采用切角方形的金属壳体，相比同检测量程的圆柱形传感器，壳体的平面结构更贴合设备安装面的固定需求，不需要额外加装弧形适配抱箍，直接通过壳体侧面的两个沉头安装孔就能完成锁附，安装时的定位基准更统一，批量装调时能减少至少三成的对位调整时间。前端的紫色光学接口做了内凹式的六角锁紧结构，这个设计是为了适配不同焦距的光学镜头更换需求，现场调试时不需要拆解整个壳体，

　　只需要用标准六角扳手就能完成镜头的锁紧与更换，内凹的结构还能在镜头外侧形成一圈防护边，避免产线作业时的硬质碎屑直接磕碰镜头镜面，之前现场遇到过工件传输时边角剐蹭传感器镜头导致检测精度失效的问题，这个防护边结构能将这类剐蹭损伤的概率降低七成以上。壳体顶面开了两条平行的窄缝，这是状态指示灯的导光槽，内部的PCB板上的指示灯发出的光线通过这两条窄缝向外投射，安装在设备侧面时，操作人员站在产线通道位置就能清晰看到传感器的工作状态，不需要凑近设备端面查看，日常巡检的效率更高。壳体侧面分布的三个金属触点是灵敏度调节的内嵌式旋钮位置，做了与壳体表面齐平的设计，避免产线运行时的震动导致旋钮移位，也不会因为周边的线缆剐蹭带动旋钮改变参数，

　　调试完成后可以直接在触点位置点胶封固，长期运行的参数稳定性更好。从安装边界来看，这款传感单元的主体截面尺寸适配工业铝型材的标准槽宽，不管是安装在20系列还是30系列的铝型材支架上，都能通过标准T型螺母直接固定，不需要额外加工转接板，壳体的轴向长度控制在紧凑范围内，在狭窄的设备工位间隙里也能完成安装，不会和周边的运动构件发生干涉。在功能实现上，壳体内部做了分层的腔体设计，前端光学腔体和后端的电路腔体之间有密封隔层，能阻挡现场的粉尘、雾气进入电路部分，适配车间多粉尘、少量油雾的使用环境，光学腔体的内壁做了消光纹路处理，减少内部光线的漫反射干扰，提升检测信号的信噪比。之前在做包装线的标签到位检测方案时，

　　用这款结构的传感单元替换原来的圆柱形传感器，因为安装基准更统一，检测光轴的平行度调整更便捷，标签检测的误触发率从原来的千分之三降到了万分之五以下，而且因为壳体的金属结构整体接地性能更好，周边伺服电机运行时的电磁干扰对检测信号的影响几乎可以忽略。设计时还考虑了不同安装姿态的适配，不管是水平安装检测工件到位，还是垂直安装检测物料高度，壳体上的安装孔位都能对应固定，不需要额外定制安装支架，前端的光学接口还能适配偏振滤光片的加装，在检测高反光的金属工件表面时，可以加装滤光片消除反光干扰，拓展不同的检测场景适配性。整个结构的壁厚做了均匀化处理，在保证壳体结构强度的前提下控制整体重量，安装在轻型的移动滑台上时，不会因为传感器自身重量过大影响滑台的运动精度，壳体的边角做了小倒角处理，安装时不会划伤操作人员的手部，也不会刮破周边的设备线缆。
