剪式手摇螺旋升降支撑机构三维结构

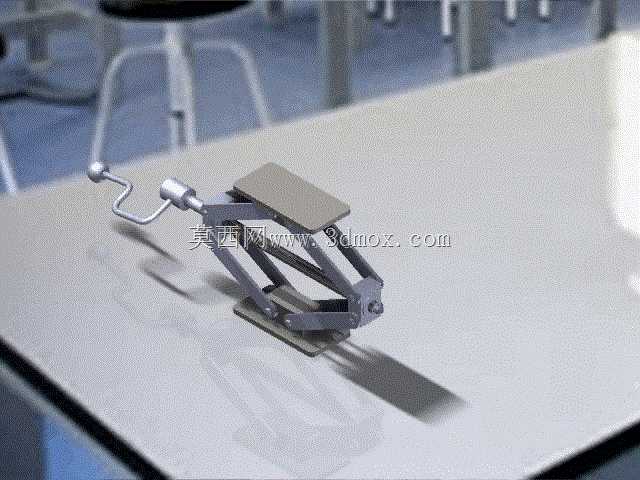

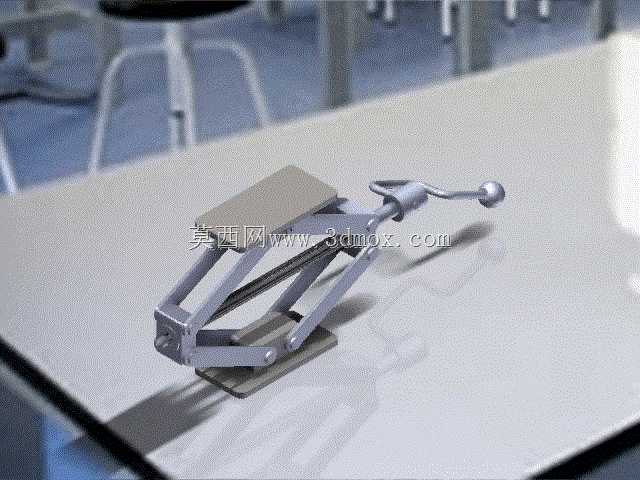

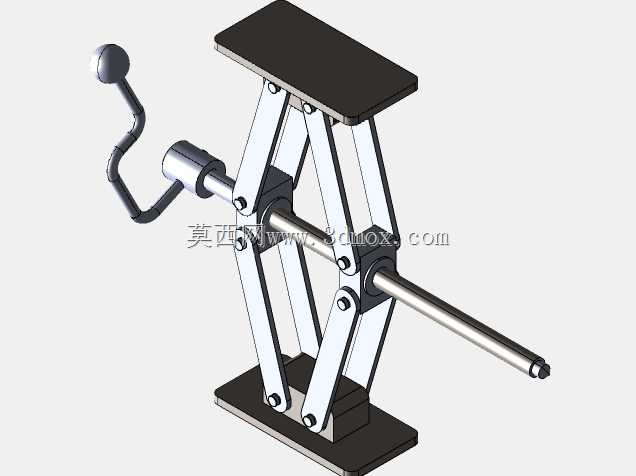

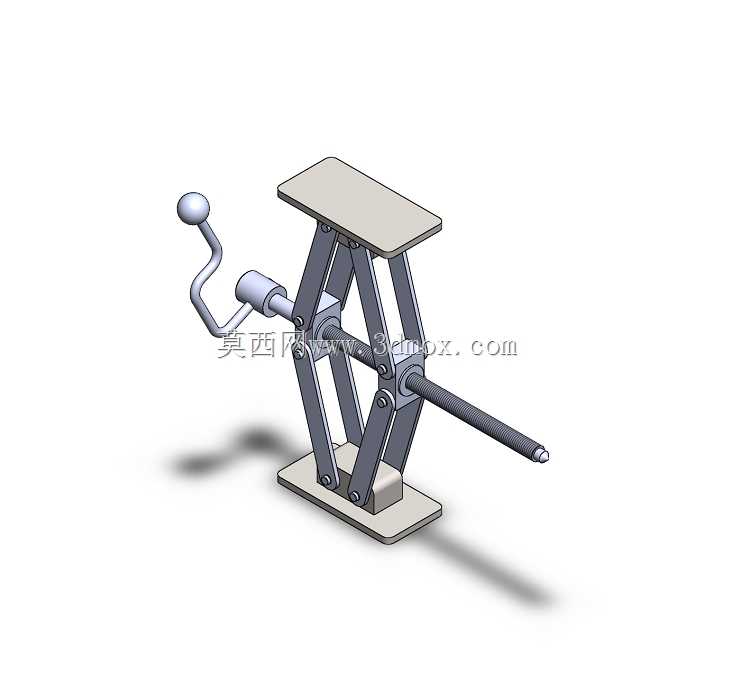

　　在小型设备检修、工位高度微调、轻型载荷举升的日常作业场景里，这类剪式手摇螺旋升降结构的出镜率一直不低，不同于液压类举升设备需要配套动力源、存在密封件老化泄漏的隐患，纯机械螺旋传动的剪式结构完全依靠手动输入动力，不需要额外的油路、电路配套，在无供电、野外临时作业、对设备洁净度有要求的装配工位里适配性极强。从结构逻辑来看，这套机构的核心承载框架采用交叉铰接的剪臂组设计，上下两端分别连接顶部承载平台与底部支撑底座，剪臂的铰接点全部采用销轴连接，转动副的间隙控制在装配公差允许的最小范围内，避免升降过程中出现平台晃动、侧偏的问题。驱动端的设计采用了横向布置的传动丝杠，丝杠穿过剪臂组中部的滑动铰接螺母，当操作人员摇动手柄带动丝杠转动时，

　　两个配合螺母会沿丝杠轴向做相向或反向运动，进而带动剪臂组的交叉角度发生变化，实现顶部平台的垂直升降，丝杠的导程经过匹配设计，手摇一圈对应的平台升降行程控制在合理区间，既不会因为导程过大导致操作费力，也不会因为导程过小拖慢升降效率。顶部承载平台采用平板式结构，表面预留了足够的安装固定孔位，可以根据实际使用需求加装工装夹具、支撑垫块，或是直接承托待检修的轻型工件、设备部件，平台的边缘做了倒角处理，避免装配、操作过程中出现磕碰划伤的问题。底部支撑底座的尺寸大于顶部平台，整体支撑面的外接矩形边界足够覆盖剪臂完全收拢状态下的投影范围，保证在最大升降高度、承受额定载荷时，整个机构的重心始终落在底座支撑面内部，不会出现倾翻风险。

　　手摇输入轴的端部设计了球形握柄，握柄与摇臂之间设置了转动衬套，操作人员握持摇转时握柄可相对摇臂自由转动，减少手掌与手柄之间的摩擦，长时间操作也不会出现明显的硌手、磨手问题。丝杠的伸出端做了光杆收尾处理，没有多余的突出锐边，避免在机构升降到极限位置时，丝杠端部剐蹭周边设备或是操作人员。从安装边界来看，这套机构处于完全收拢状态时整体高度较低，可以直接塞入待举升设备的底部预留间隙里，不需要额外开挖地坑或是搭建辅助支撑结构；当丝杠转动带动剪臂张开到最大行程时，顶部平台的升高量可以覆盖多数轻型设备检修、工位高度调整的需求，整个升降过程中平台始终保持水平状态，不会因为剪臂的角度变化出现倾斜，承托的工件不会发生滑移。在结构设计的细节上，

　　所有剪臂的板材厚度都经过载荷校核，铰接销轴的材质选用高强度结构钢，配合对应的耐磨衬套，长时间反复升降使用也不会出现铰接孔磨损失圆、剪臂变形的问题；丝杠采用梯形螺纹传动，本身具备良好的自锁性能，当操作人员停止摇动手柄后，即使不额外设置锁止机构，平台也可以稳定停在当前行程位置，不会因为载荷作用出现自动下滑的情况，这一点在临时检修作业里尤为重要，能有效避免作业过程中平台意外回落造成的安全隐患。不同于大吨位的举升设备，这类轻型剪式升降结构的整体重量较轻，单人即可完成搬运、移位，不需要借助起重设备，在流水线工位高度调整、小型模具拆装、家用车辆简易换胎支撑、实验室设备调平场景里都能适配。建模过程中对所有转动副的运动干涉做了完整校验，剪臂在整个升降行程里不会出现互相剐蹭，丝杠转动过程中与剪臂、底座、平台之间都预留了足够的安全间隙，摇臂转动的整周范围内也没有结构干涉，可以完整模拟从最低收拢位置到最高举升位置的全行程运动，能直接用于结构原理演示、非标改型设计的参考基础，针对不同的载荷需求，只需要调整剪臂板材厚度、丝杠直径、铰接销轴尺寸，就可以快速衍生出不同承载等级的同系列升降机构，不需要重新搭建整体的结构框架。
