伺服传动用单喇叭形摇臂结构件

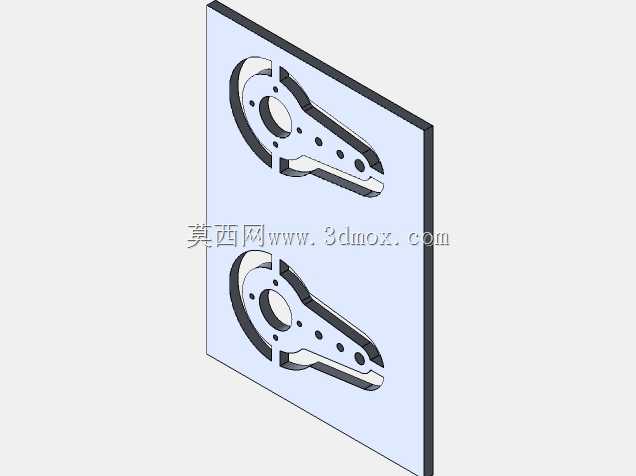

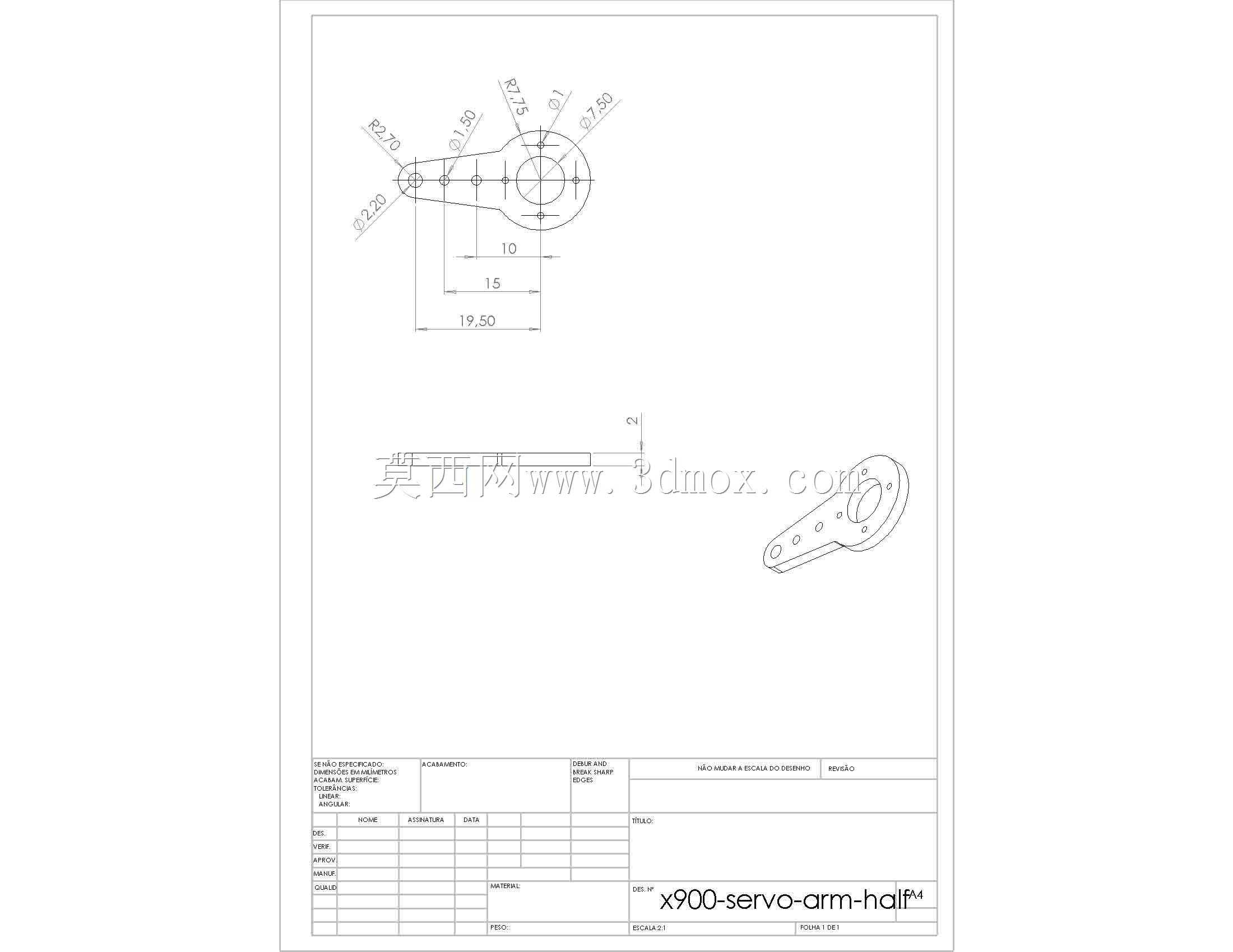

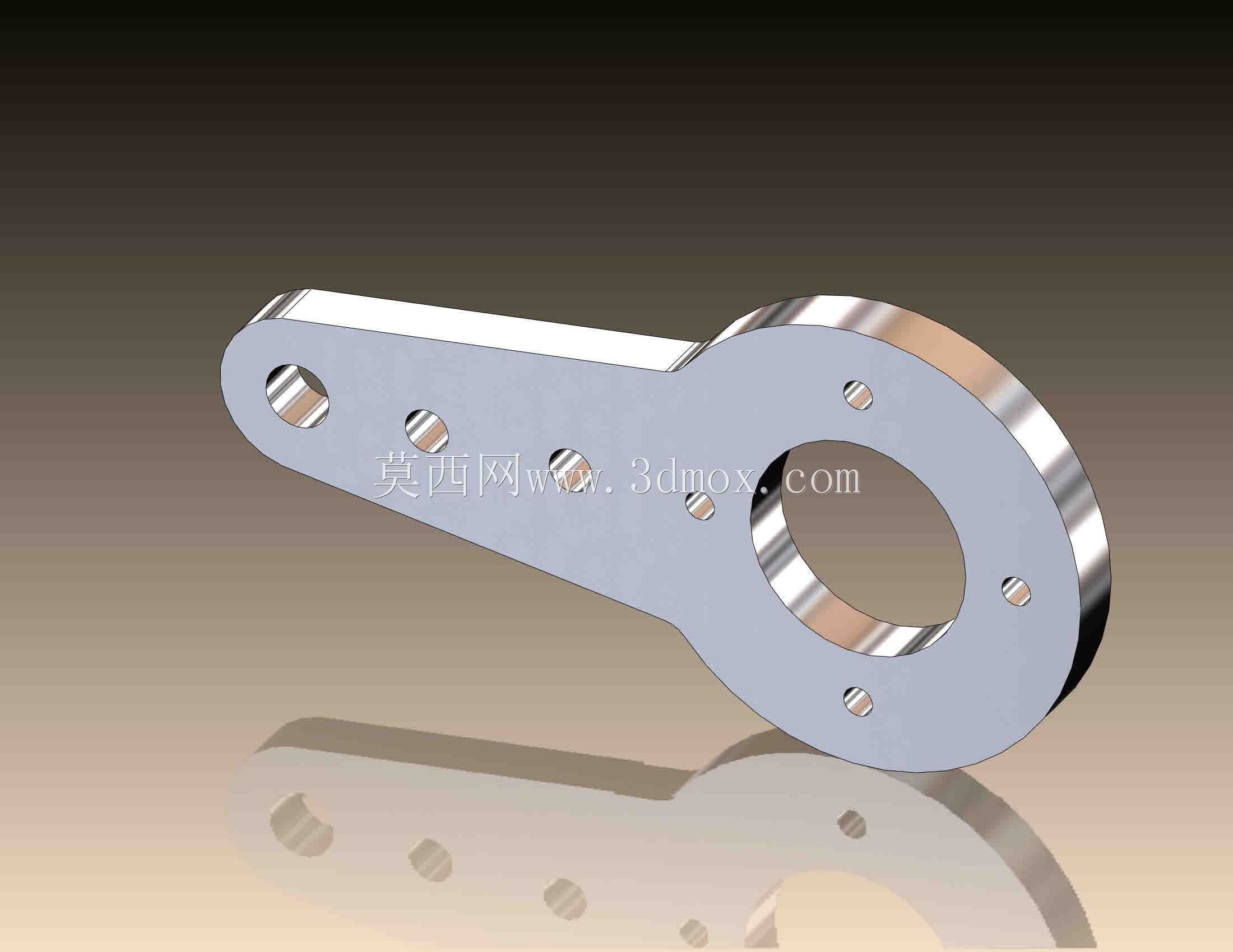

　　在小型自动化执行机构、航模舵机传动、桌面级机械手的末端传动链路里，这类摇臂构件是衔接伺服输出轴与负载端的核心传力零件，日常选型时很容易被忽略，但实际装配中它的形位公差、安装孔位精度直接决定了整套传动机构的回程误差与动作响应一致性。从结构形态上看，该构件采用偏心长臂加环形安装座的布局，环形基座端是与伺服输出法兰配合的安装面，内孔做了适配伺服输出轴定位的公差配合设计，沿环形端面均匀分布的多个小孔是用于穿装紧固螺钉的安装位，这种多螺钉周向固定的方式，相比传统单螺丝锁死的舵机摇臂，能承受更大的交变扭矩，避免大负载动作时出现摇臂与输出轴打滑、相对偏转的问题。长臂端延伸出的平直臂体上，沿臂身轴线依次排布了不同间距的连接孔，

　　这些孔位是用来连接负载连杆、牵引钢丝或者末端执行件的，不同孔位对应不同的传动力臂比，现场调试时可以根据需要的输出扭矩、动作摆角范围选择对应的安装孔位，不需要额外更换不同长度的摇臂就能适配多种传动参数需求。设计这类构件时，首先要考虑的是安装边界的干涉问题：环形基座的外径尺寸需要匹配对应型号伺服的输出法兰外圆尺寸，不能超出伺服端盖的安装边界，否则摇臂回转时会和伺服本体、周边安装支架发生剐蹭；臂体的厚度要根据额定负载下的抗弯强度计算，太薄的话大负载摆动时臂体容易出现塑性形变，导致传动精度丢失，太厚则会增加不必要的运动惯量，让伺服的动态响应变慢，尤其是在高速往复摆动的工况下，多余的惯量会让伺服出现过冲、定位不准的问题。

　　臂身的轮廓做了圆弧过渡处理，没有尖锐的直角棱边，一方面是减少应力集中，避免长期交变载荷下臂体在孔位周边出现疲劳裂纹，另一方面也能避免安装调试时尖锐边角划伤操作人员、刮蹭周边的走线或其他构件。从实际应用场景来看，这类摇臂除了用在常规的工业小型伺服传动机构上，在多旋翼无人机的舵面控制、小型自动化分拣设备的拨杆机构、教学用机械实训台的传动模组里都有广泛应用，它的安装逻辑非常直接：环形基座套入伺服输出定位轴后，将周向的螺钉逐一锁入伺服法兰对应的螺纹孔，保证安装面完全贴合无间隙，再根据负载端的连接需求，在长臂的对应孔位装入销轴或连杆锁紧螺钉，就能完成动力传递路径的搭建。在建模过程中需要特别注意几个关键尺寸的公差控制：

　　环形基座的内孔与伺服输出轴的配合公差要选过渡配合，既保证装配时能顺利套入，又不会出现径向旷量；各个安装孔的中心距公差要控制在合理范围内，孔位偏差过大会导致连杆安装时出现别劲，额外增加伺服的负载，长时间运行会烧坏伺服驱动；臂体上下两个安装面的平面度也要做约束，如果平面度超差，锁紧紧固螺钉后臂体会出现翘曲，回转过程中会产生端面跳动，影响传动平稳性。另外臂身的轮廓在靠近环形基座的位置做了加宽处理，这个位置是整个摇臂受力最大的截面，传动时的弯矩在这个位置达到峰值，加宽截面能有效提升该位置的抗弯截面模量，不需要额外增加整体臂厚就能提升结构强度，兼顾了轻量化与结构刚性的需求。和传统的直条形舵机摇臂相比，这种单喇叭形的结构在环形安装端的受力分布更均匀，螺钉锁紧后的压紧力能均匀作用在整个安装接触面上，不会出现局部应力过大导致的基座变形，长臂端的平直设计也方便在安装时做零位校准，只需要将臂体的边线和伺服本体的基准边对齐，就能快速确定舵机的初始零位，减少现场调试的校准时间。
