戴尔GX280台式主机外观结构三维建模

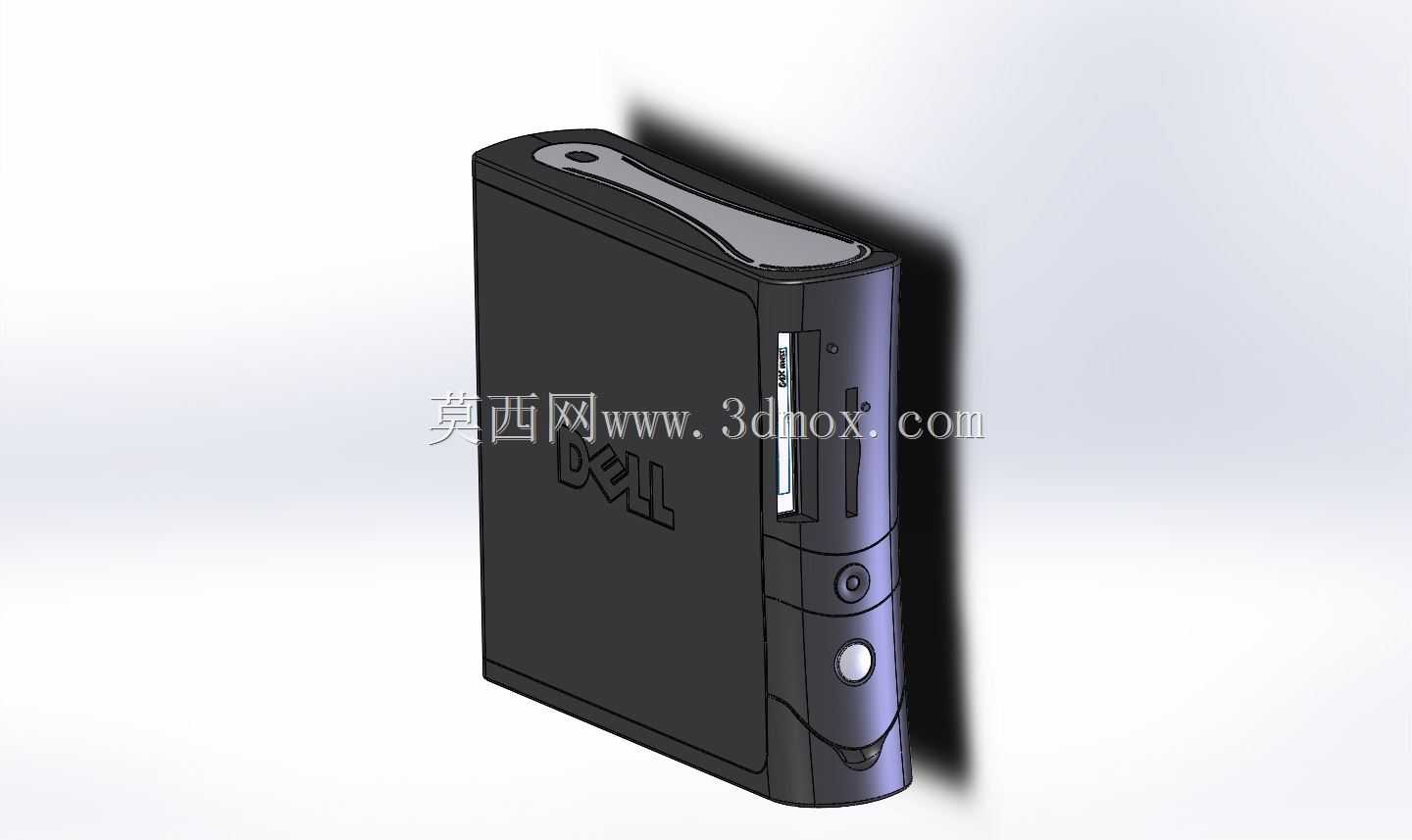

　　做办公设备配套结构设计时，常需要还原商用台式主机的完整外形与安装边界，这款戴尔GX280主机的三维模型，还原了小尺寸立式商用机箱的全部结构细节，可直接用于办公工位布局仿真、机房设备排布规划、配套外设适配设计等场景。从实际使用场景来看，这类小尺寸立式主机多部署在商用办公工位、政务服务窗口、学校计算机教室等场景，相比大尺寸塔式主机，它的占地面积更小，能够适配狭窄的桌下空间、壁挂安装支架或是嵌入式设备柜的安装位，在做工位三维布局规划时，准确的主机外形尺寸可以避免预留空间不足、走线干涉等实际施工问题。从结构设计思路来看，这款主机的壳体采用分体式拼接结构，前面板集成了光驱仓位、前置USB与音频接口、电源按键与状态指示灯区域，

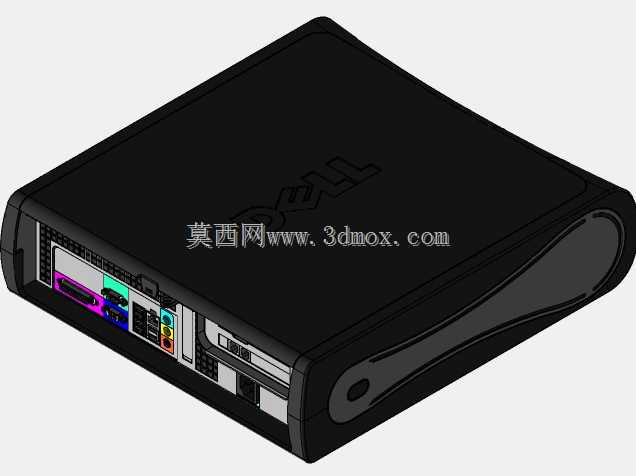

　　顶部设计有内凹式提手结构，方便设备搬运移位，提手的弧度贴合手部握持曲线，边缘做了圆弧过渡处理，避免搬运时割手。机箱侧面板采用免工具拆卸的卡扣结构，日常维护时不需要额外工具即可打开侧板更换内存、硬盘等配件，前面板的接口区域做了内凹设计，避免外接U盘、音频线时突出过多影响周边设备摆放。从安装边界来看，这款主机的立式放置 footprint 远小于常规塔式机箱，背部的IO接口区域预留了足够的线材弯折空间，建模时还原了接口的相对位置与凹陷深度，在做机房布线仿真时，可以准确计算出线材的最小弯曲半径，避免出现线材弯折过度导致接触不良的问题。机箱的散热风道采用前进后出的设计，前面板下方预留了进风栅格的结构特征，

　　背部对应电源与主板IO区域预留了出风位置，在做设备密集排布的机房热仿真时，准确的风道开口位置可以提升仿真结果的参考价值，避免设备堆叠导致的散热不畅问题。从功能特性还原来看，模型准确复现了主机前面板的品牌标识位置、光驱弹出按键的凸起高度、电源按键的按压行程对应的结构特征，甚至还原了机箱底部的防滑脚垫位置与凸起高度，在做桌面设备摆放的干涉检查时，可以准确计算出主机放置后的实际高度，避免桌下挡板与主机顶部提手出现碰撞。在做配套的主机防盗锁具设计、主机防尘罩定制、壁挂支架适配等工作时，这个模型的外形精度足够满足前期方案验证的需求，不需要再反复测量实物尺寸，能够大幅缩短配套产品的开发周期。很多做办公家具设计的工程师在规划职员桌的主机位尺寸时，

　　常因为没有准确的主机模型导致预留空间要么过大浪费工位空间，要么过小放不进主流商用主机，这类经过实际尺寸校验的商用主机模型，能够直接嵌入到工位整体装配体中，快速验证不同摆放方式下的空间利用率，比如横置在显示器下方的支架上时，主机的高度是否会遮挡显示器底部的调节支架，竖置在桌下时，主机的深度是否会碰到使用者的腿部。另外在做旧设备改造的方案设计时，比如给这类老款商用主机加装内置硬件、改装外置扩展接口时，准确的壳体内部边界尺寸可以提前评估加装配件的兼容性，避免买回来的硬件因为机箱内部空间不足无法安装。模型的外观曲面做了连续顺滑处理，前面板与侧面板的拼接缝隙、顶部提手与壳体的衔接处都还原了实物的装配间隙，在做产品渲染展示、办公场景方案汇报时，模型的视觉还原度足够支撑效果图输出，不需要再额外做外观细节的修补工作。
