红色自锁急停按钮开关结构设计

　　在工业控制回路的安全设计环节，急停按钮是所有涉及人员操作、设备运行的生产场景中不可缺失的核心安全元件，这款带自锁结构的红色急停按钮，主要适配各类生产流水线、自动化加工设备、输送系统、电力控制柜的操作面板安装，作为紧急状态下快速切断控制回路、触发设备停机保护的操作终端。从实际使用场景来看，这类按钮通常安装在操作人员伸手可及的面板高度，无论是设备调试过程中出现机构卡滞、运行轨迹偏移，还是生产现场出现人员误入危险区域、物料卡堵等突发状况，操作人员只需快速拍下按钮头部，即可触发触点动作，切断设备的动力控制回路，避免事故扩大。

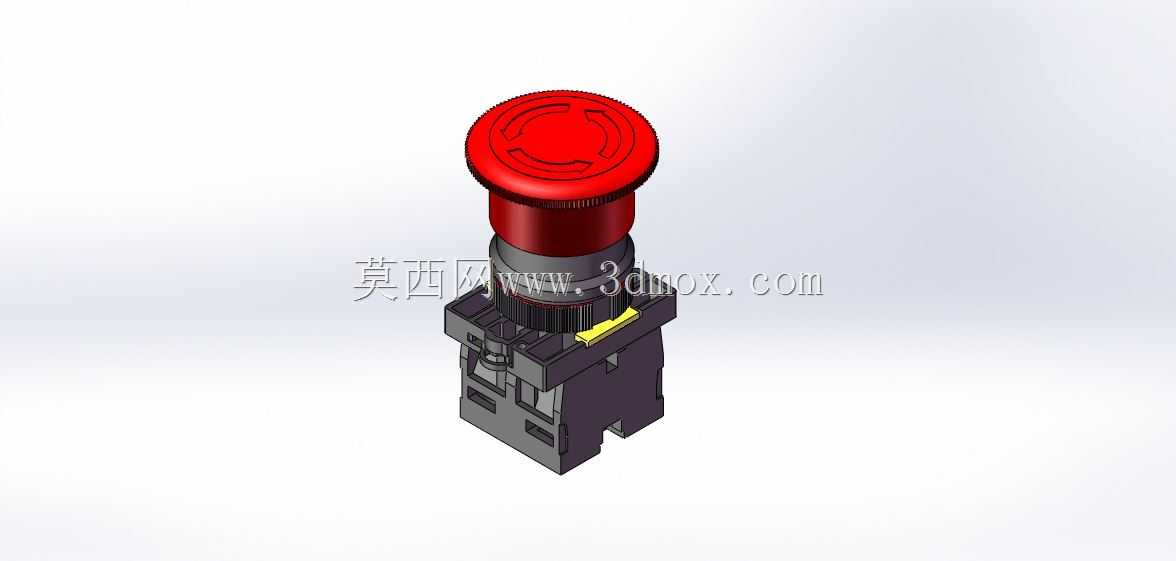

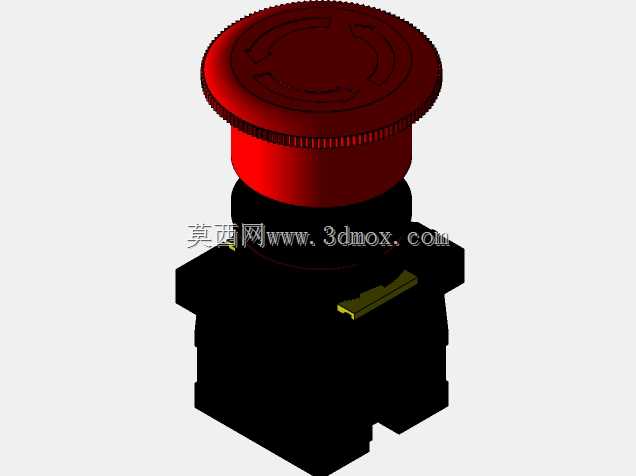

　　这款按钮采用蘑菇头式的红色操作头设计，头部直径符合常规操作的人机工程要求，表面做了防滑的纹路处理，即便操作人员佩戴劳保手套，也能快速施力触发，不会出现打滑无法按动的情况。自锁结构集成在按钮的中座位置，拍下后按钮会保持在锁定位置，不会因为外力消失自动复位，必须通过顺时针旋转操作头才能解除锁定恢复初始状态，这种结构设计完全符合工业安全规范的要求，避免误复位导致设备突然重启带来的二次风险。触点部分采用1常开1常闭的配置，常闭触点串联在设备的安全控制回路中，常开触点可接入状态指示或者信号反馈回路，满足不同设备的接线需求，触点模块采用卡扣式的组合结构，和按钮基座装配时不需要额外的紧固件，对准卡槽推入即可完成锁定，后期维护更换触点模块时也不需要拆卸整个按钮，直接从面板后侧拔出模块即可更换，大幅降低现场维护的时间成本。

　　从安装边界来看，这款按钮采用标准的面板开孔尺寸，适配行业通用的安装孔径，基座部分的卡扣结构可以适配不同厚度的面板，从薄型的塑料操作面板到加厚的金属机柜门板都能可靠固定，安装时只需要在面板开出对应尺寸的圆孔，将按钮主体从面板正面插入，后侧旋紧固定螺母即可完成安装，不需要复杂的定位结构。按钮的整体外形尺寸紧凑，后侧的接线端子预留了足够的接线空间，即便采用多股软线搭配冷压端子接线，也不会出现端子间距离不足导致的绝缘问题，基座部分的结构做了防呆设计，触点模块安装时只有对应方向才能卡入，避免现场装配时出现触点装反、接线错误的问题。

　　设计过程中，操作头的按压行程做了合理的匹配，既不会因为行程过短导致轻微触碰就误触发停机，也不会因为行程过长导致紧急状态下需要施加过大的力才能触发，按压力度经过调校，符合常规操作人员的施力习惯。按钮的头部和中座之间采用密封结构设计，可适配车间多粉尘、少量溅水的使用环境，避免粉尘或者水汽进入按钮内部导致触点接触不良、结构卡滞的问题。金属部分的结构件采用防锈材质，塑料部件选用耐工业环境腐蚀的工程材料，长期在车间的温湿度环境下不会出现材质脆化、按键卡滞的问题，触点部分采用导电性能优异的合金材质，频繁通断的工况下也能保持接触可靠，不会出现接触电阻过大导致的触点发热、信号不通的问题。

　　在设备选型配套时，这类急停按钮通常会根据设备的操作点位数量配置，大型自动化生产线会在每个操作工位、线体头尾、检修位置都布置对应的急停点位，所有急停的常闭触点串联接入安全回路，任意一个点位被触发都会导致整条线体停机，这款按钮的结构尺寸和通用安装规范完全匹配，可以直接替换同规格的主流品牌急停按钮，不需要修改面板开孔或者调整安装结构，对于设备改造、备件替换的场景非常友好。建模过程中还原了按钮的所有装配细节，包括头部的防滑纹路、自锁机构的卡扣结构、触点模块的接线端子标识、基座的固定卡槽结构，所有配合间隙都按照实际产品的装配公差做了还原，导入装配体时可以直接用于面板开孔的干涉检查、操作区域的人机工程模拟，也可以用于电气柜布线的空间校验，避免实际装配时出现按钮和柜内其他元件干涉、接线空间不足的问题。
