雪铁龙C4双出排气尾管结构

　　这套双出排气尾段管件主要面向2007款雪铁龙C4 VTR车型的后排气系统改装与替换场景，属于乘用车排气系统末端的外露装饰兼导流部件。在整车底盘布局中，该部件位于后保险杠内侧、消音器输出端之后，承担将发动机燃烧后的废气从单路消音出口分流为两路平行尾口排出的作用，同时外露的双圆筒尾喉也承担后保险杠排气区域的视觉装饰功能，是运动款车型外观辨识度的重要组成部分。

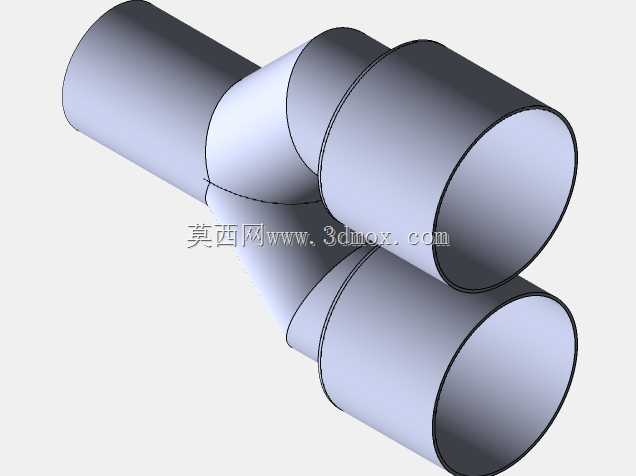

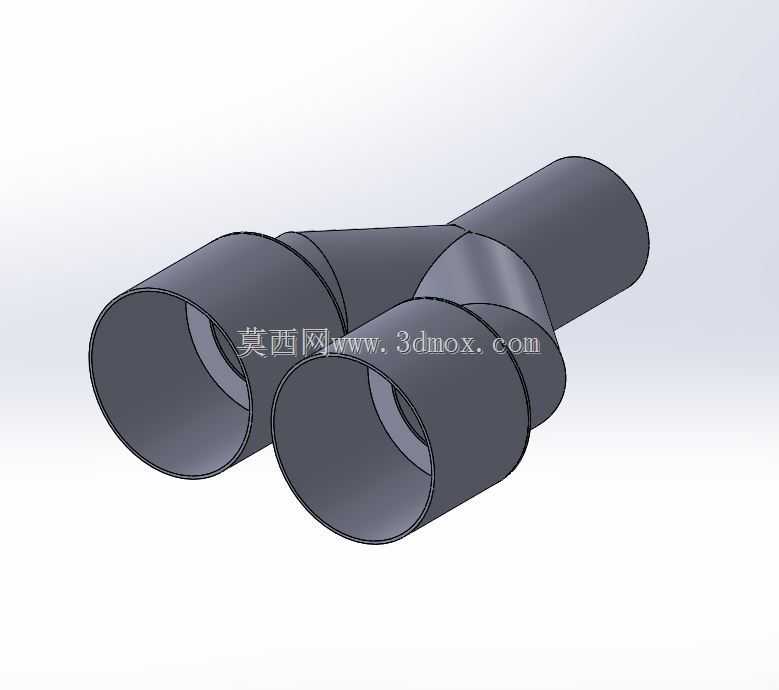

　　从结构设计思路来看，管件主体采用变径汇流分流构型：上游为单根等径圆管，用于对接前段消音器的出气法兰，管路沿车尾纵向延伸至保险杠内侧后，通过Y型合流腔体平滑分流为两根平行等径圆管，双管中心距与后保险杠预留的双排气开孔间距完全匹配，保证装车后两个尾喉端面能够从保险杠装饰孔中正对伸出，无偏斜、无干涉。Y型分流腔体内部做了顺滑过渡曲面，没有突兀的折角与截面突变，能够最大程度降低两路废气在分流过程中的涡流阻力，避免排气背压异常升高影响发动机输出效率，同时减少高速气流冲击管壁产生的排气异响。

　　外形尺寸与安装边界方面，上游单管的外径匹配原车消音器出口标准管径，管壁厚度按照车用排气不锈钢管常规1.5~2mm规格设计，既保证整车长期行驶过程中抗震动、抗排气高温腐蚀的结构强度，也控制管件整体重量避免后悬额外负载。下游两根平行尾管的长度一致，管口端面做齐平切边处理，装车后两个尾喉伸出保险杠外表面的距离控制在10~15mm区间，既避免车辆满载颠簸时尾管磕碰保险杠本体，也防止尾管伸出过长导致行人剐蹭风险。双管的外侧轮廓边界完全落在后保险杠排气预留空腔内部，侧向与保险杠塑料内衬保留不小于10mm的安全间隙，规避排气高温长时间烘烤塑料件引发的老化变形问题。

　　实际装车应用中，该部件不需要改动原车底盘的排气吊耳安装位，上游单管可通过卡箍或者焊接方式与前段消音器出口牢固对接，双尾管的位置度公差控制在±2mm以内，适配量产车型的流水线装配要求，也可用于售后维修场景的损坏件替换。建模过程中完整还原了Y型分流段的曲面过渡形态、各段管路的壁厚特征以及管口的卷边细节，可直接用于排气系统的流场分析、干涉校核以及改装件的开模生产参考，结构数据兼顾了外观曲面的光顺性与内部流道的工程合理性。
