小型气路通孔式沃克肖特阀结构

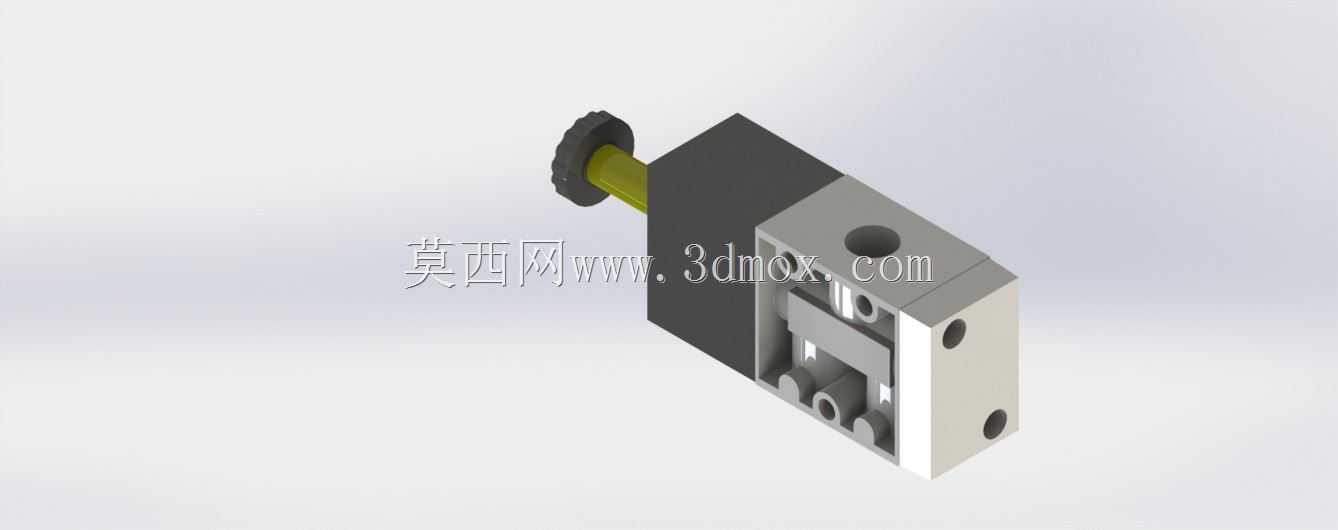

　　这类小型通孔式气阀常见于桌面级小型自动化设备的气路控制回路，比如电子元器件分拣工位的微型气缸驱动支路、实验室小型气动试验台的气路通断控制单元，也会用在小型包装设备的单点气控执行端，适配小流量、低压力的气动控制场景，不需要大口径通流能力，重点是控制精度与安装紧凑性。从结构拆分来看，阀体采用分体式拼接设计，主体阀块为金属切削加工成型，预留的三个安装孔位呈三角分布，能在狭小安装空间内实现稳定固定，不会因为气路压力波动出现阀体松动的情况。阀杆部分伸出端带有滚花调节旋钮，不需要额外工具就能手动调整阀杆行程，适配现场调试阶段的气路开度微调需求，阀杆与阀体之间的密封采用嵌套式密封圈结构，能避免低压气路下的微泄漏问题，减少气路压力损耗。

　　内部流道采用直通孔设计，通径匹配3.2mm的气路管径，气路流通时的压损控制在极低水平，不会因为阀体内流道弯折导致气流紊流，影响末端执行元件的动作响应速度。设计阶段优先考虑了安装边界的适配性，整体阀体的外形轮廓做了切边处理，相邻安装的阀组之间不会出现结构干涉，能在集成阀岛的小型安装板上并排布置多个同规格阀件，节省气路安装空间。阀块侧面的通孔为标准气路接嘴安装位，不需要额外加工转接孔位，直接匹配常规的快插式气嘴，现场装配时能快速完成气路连接，减少装配工时。内部的阀芯复位结构采用内置弹簧布局，弹簧的预紧力经过匹配计算，在0.2-0.6MPa的常规气动工作压力区间内，能保证阀芯复位到位，不会出现卡滞导致的气路串气问题。从建模细节来看，

　　所有配合面都预留了合理的公差间隙，阀杆与阀体导向孔的配合间隙控制在0.02-0.03mm之间，既保证阀杆动作顺滑，又不会因为间隙过大导致密封失效。阀体的黑色端盖部分采用嵌入式安装结构，与主体阀块之间通过定位销固定，拆解维护时不需要破坏阀体结构就能更换内部密封件与弹簧，降低后期维护成本。这类阀件在实际选型时，需要注意安装面的平面度要求，如果安装面平面度超过0.1mm，固定后会导致阀体轻微变形，可能出现阀杆卡滞的问题，所以建模时也在安装面位置做了0.5mm的凸台设计，减少安装面接触面积，降低对安装面平面度的要求。伸出的阀杆部分长度经过匹配，调节旋钮与阀体端面之间预留了足够的操作空间，手动调节时不会被周边的管路或者其他元件遮挡，方便现场操作人员快速调整。内部流道的交汇处做了圆角过渡处理，避免直角结构导致的气流噪音，在小型设备近距离布置的场景下，能降低气路工作时的噪音水平，改善操作工位的工作环境。
