脚踏驱动式工业控制气阀结构设计

　　在工业生产的气动控制回路里，脚踏驱动类阀件的应用场景非常集中，多数出现在需要操作人员双手持续处理工件、无法腾出手操作控制按钮的工位，比如小型零件冲压装配工位、皮具裁切工位、简易焊接工装的气路触发、包装线末端的压合工位，这类场景下操作人员需要双手固定待加工工件，通过脚部踩踏动作完成气路通断切换，驱动气缸完成压合、夹紧、移位等动作，相比手动阀能大幅提升操作连贯性，降低双手反复切换操作的疲劳度。

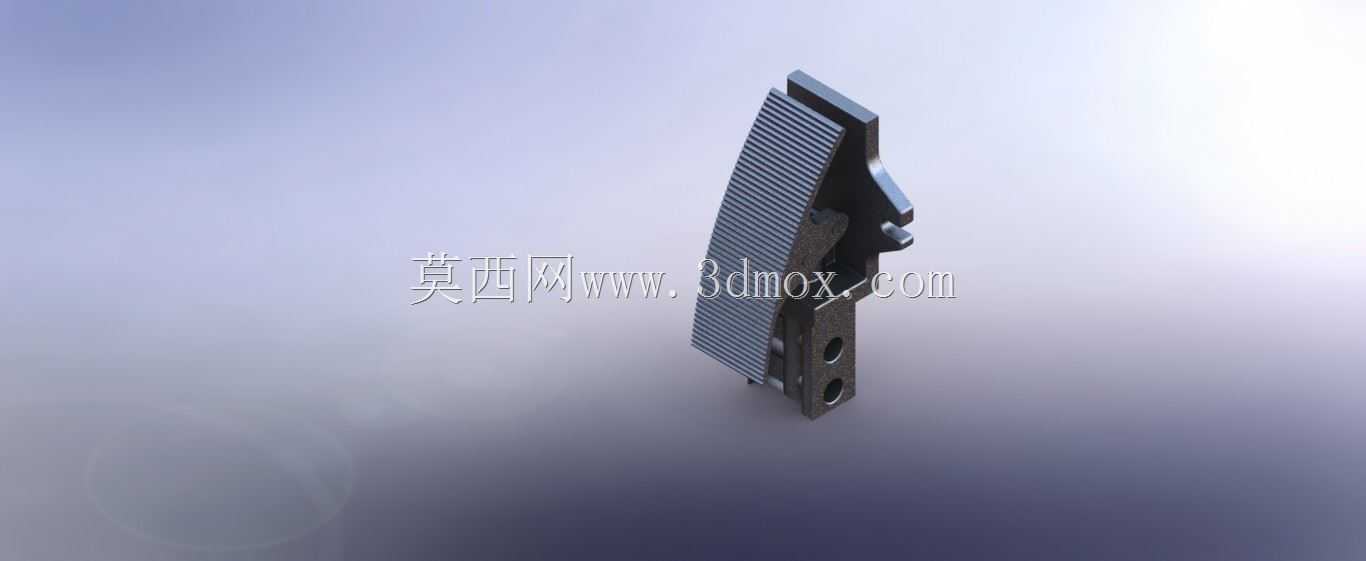

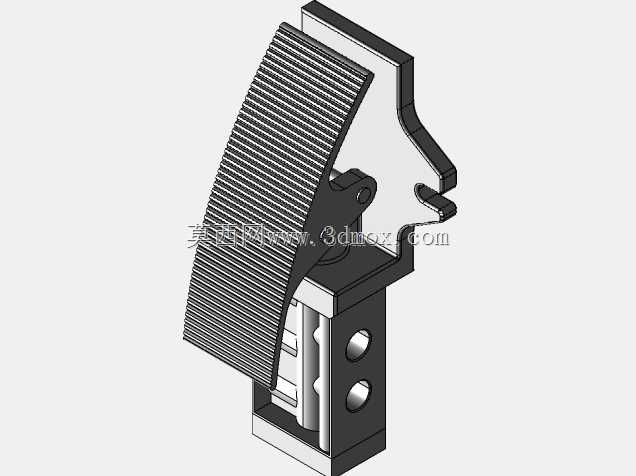

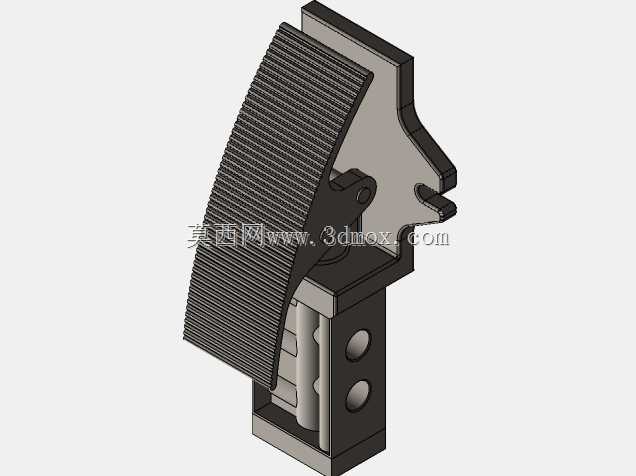

　　这个阀件的整体结构采用立式布局，主体安装段为带双安装孔的金属基座，两个安装孔沿基座长度方向同轴排布，适配M4或M5规格的安装螺栓，安装时可以直接固定在工位下方的脚踏支架或者设备底板上，安装孔的中心距经过适配常规工业脚踏支架的安装尺寸，不需要额外做转接板就能完成固定，基座的下端面为平整加工面，安装时和安装面完全贴合，避免长期踩踏受力出现基座歪斜导致的阀件卡滞。阀件的驱动侧设置了带防滑齿纹的脚踏接触板，齿纹沿接触板长度方向均匀排布，齿高约1.2mm，齿间距2mm，操作人员穿戴劳保鞋踩踏时不会出现打滑，接触板的倾斜角度适配脚部自然踩踏的角度，不需要刻意调整脚部位置就能准确触发，踩踏行程控制在15mm左右，触发行程末端设置了硬限位结构，避免踩踏力过大导致内部阀芯出现过量位移损坏密封件。

　　从结构设计逻辑来看，这个阀件采用直动式驱动结构，脚踏力直接通过传动杆作用在内部阀芯上，没有额外的杠杆放大结构，整体结构更紧凑，故障点更少，内部阀芯采用硬质阳极氧化铝合金材质，和阀套之间的配合间隙控制在0.01mm以内，既保证阀芯滑动顺畅，又能避免压缩空气泄漏，密封件采用耐油丁腈橡胶材质，适配常规工业压缩空气介质，在0.15-0.8MPa的常规工作压力区间内都能可靠密封，不会出现内漏或者外漏问题。气路接口设置在阀件的侧方，采用常规快插接口规格，适配8mm外径的气动软管，安装气管时直接插入即可完成密封固定，不需要额外做螺纹密封，后期维护更换气管也非常便捷。

　　在实际使用过程中，这个阀件的响应速度非常快，踩踏动作触发后阀芯在0.1s内就能完成气路切换，气缸动作没有明显延迟，松开脚踏后阀芯在内部复位弹簧的作用下自动回位，气路切换回初始状态，复位弹簧的弹力经过调校，既不会因为弹力过大导致踩踏费力，也不会因为弹力过小导致阀芯回位不彻底出现气路串气问题。阀件的外露金属部件都做了发黑防锈处理，在车间多粉尘、少量油污的环境下长期使用也不会出现锈蚀卡滞，接触板的齿纹结构即使沾有少量油污或者切削液，依然能保持足够的摩擦力，不会出现踩踏打滑的情况。

　　从安装边界来看，这个阀件整体的最大外轮廓尺寸非常紧凑，安装后突出安装面的高度不超过80mm，横向最大宽度不超过30mm，不会占用过多的工位下方空间，即使是在布局非常紧凑的装配工位上，也能找到合适的安装位置，安装时不需要对现有工位结构做大规模改动，只需要在安装板上钻两个对应孔位的固定孔，用螺栓锁紧就能完成安装，气路连接只需要接入进气口和两个工作气口，不需要额外的控制线路，整体安装调试时间不超过10分钟，非常适合现有工位的气路改造升级。

　　在结构可靠性设计上，传动杆和阀体之间设置了防尘密封圈，能阻挡车间内的粉尘、铁屑、裁切碎屑进入阀体内部，避免阀芯滑动面被异物刮损导致密封失效，阀件的整体使用寿命经过验证，在正常踩踏频率下，连续动作寿命可以达到百万次级，完全能满足工业工位三班倒的长期使用需求，日常维护只需要定期清理接触板表面的油污和碎屑，不需要额外加注润滑油，阀芯本身带有自润滑密封结构，长期使用也不会出现卡滞问题。针对不同工位的使用需求，这个阀件的结构还可以做适配调整，比如可以在接触板上加装防护套，或者调整复位弹簧的弹力来适配不同操作人员的踩踏力度习惯，也可以根据气路需求更换不同通径的阀芯，适配更大流量的气缸驱动需求。
