140毫米塑料布线槽结构设计

　　在工业电控柜布线、传感器信号线路敷设、小型设备内部走线场景中，这类长条形塑料线槽是非常常见的理线构件，本次设计的140毫米规格线槽，主要针对中等密度线束的收纳整理需求，适配柜内横向、竖向的走线布局，解决多股线缆杂乱排布带来的检修困难、线缆磨损、信号干扰等实际工程问题。从实际使用场景来看，这类线槽常应用在低压电控柜内部、自动化设备的走线腔、传感器集中安装区域的线路整理，尤其是多组信号线、低压控制线并行敷设的场景，塑料材质本身的绝缘特性可以避免线缆外皮破损后出现柜体带电的风险，同时规整的槽体结构可以将不同功能的线缆分隔排布，减少动力线对信号线的电磁干扰，提升设备运行的稳定性。

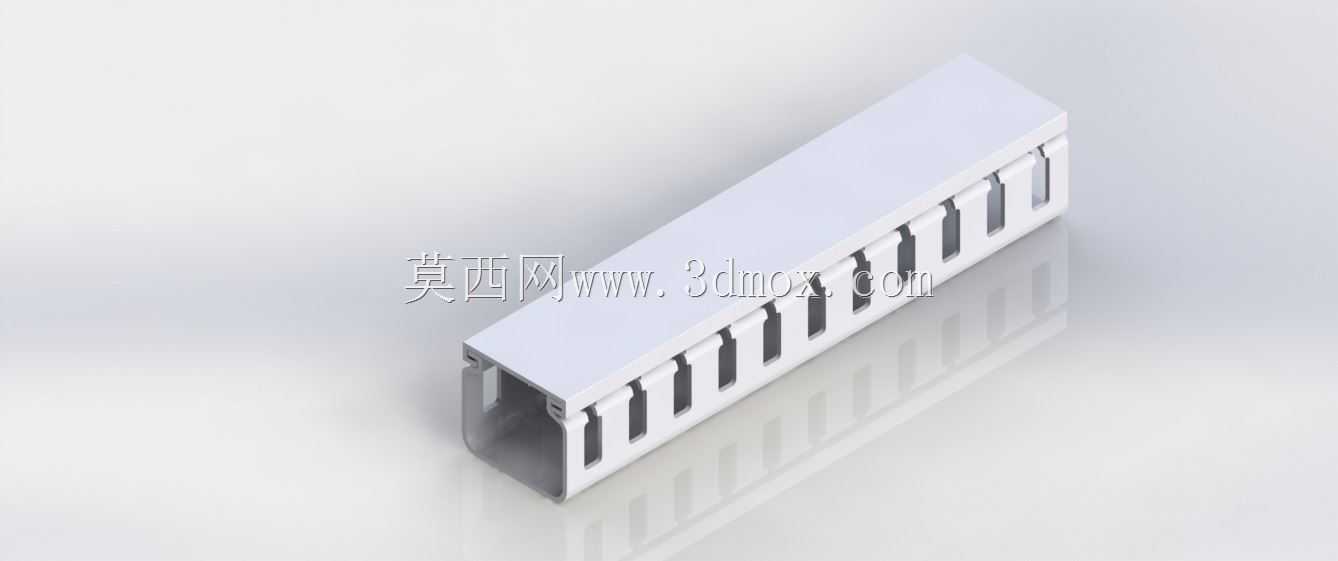

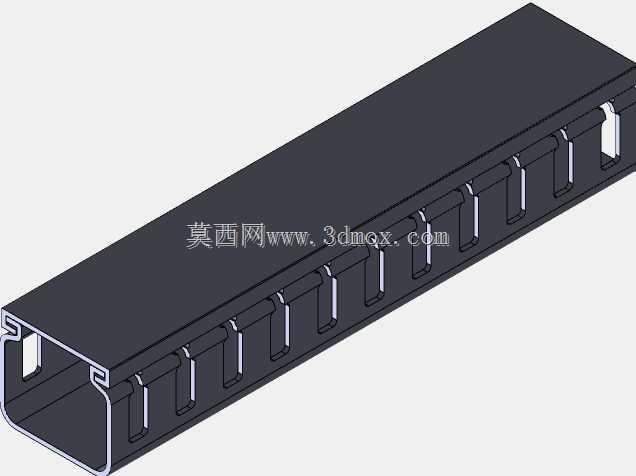

　　设计过程中首先考虑的是安装边界的适配性，140毫米的长度规格可以适配多数小型电控柜的横向安装间距，槽体的宽度与深度经过反复校核，能够容纳12-18根直径2-3毫米的传感器信号线，或是8-12根直径4-5毫米的低压控制线，槽体侧面的均匀开槽是核心功能结构，每个槽口的宽度经过测算，刚好可以让单根线缆顺利穿出，同时槽口边缘做了圆弧过渡处理，避免穿线时锋利的边缘割破线缆绝缘层，槽口的间距保持均匀一致，方便施工人员根据线缆的实际出线位置选择对应的槽口，不需要额外裁剪槽体，提升现场布线的效率。槽体的整体截面采用U型结构，顶部带有配套的盖板卡接结构，盖板扣合后可以完全覆盖槽内的线缆，避免灰尘、切削液等杂物进入槽内腐蚀线缆，同时卡接结构的扣合力经过调试，既可以保证盖板不会因为设备运行的震动脱落，又能在检修时方便徒手拆卸，不需要借助额外的工具。

　　从安装适配的角度考虑，槽体的背部设计为平整结构，可以通过双面胶、扎带或是螺丝直接固定在安装板、柜体侧壁上，槽体两端的结构做了对齐设计，多段线槽拼接时可以实现无缝对接，不会出现线缆在拼接处外露的情况。材质选择上采用硬质绝缘塑料，兼顾了结构强度与绝缘性能，在-10℃到60℃的常规工业环境温度下不会出现脆裂、变形的问题，同时塑料材质本身的重量较轻，不会给安装基体带来额外的负重，尤其适合在薄壁安装板、塑料设备外壳上使用。在实际建模过程中，重点对槽口的成型工艺做了结构优化，所有的转角处都保留了合理的脱模斜度，壁厚保持均匀一致，避免注塑成型时出现缩痕、缺料的问题，槽体的边缘没有多余的凸起结构，搬运和安装过程中不会划伤施工人员的手部。

　　这类线槽在传感器安装场景下的作用尤为突出，当多个传感器集中布置时，每个传感器的信号线都可以通过就近的槽口引入线槽内部，所有线缆在线槽内规整排布后统一接入接线端子排，整个布线区域整洁有序，后期排查线路故障时可以快速梳理每根线缆的走向，不需要在杂乱的线束中翻找，大幅降低设备维护的时间成本。同时规整的布线结构也可以避免线缆在设备运行过程中被运动部件剐蹭，减少线路故障的发生率，提升设备整体的可靠性。设计时还考虑了不同场景下的兼容性，槽体的外部尺寸符合常规工业布线的通用标准，可以和市面上多数同规格的线槽盖板、连接配件通用互换，不需要单独定制配套零件，降低现场施工的配件采购成本。
