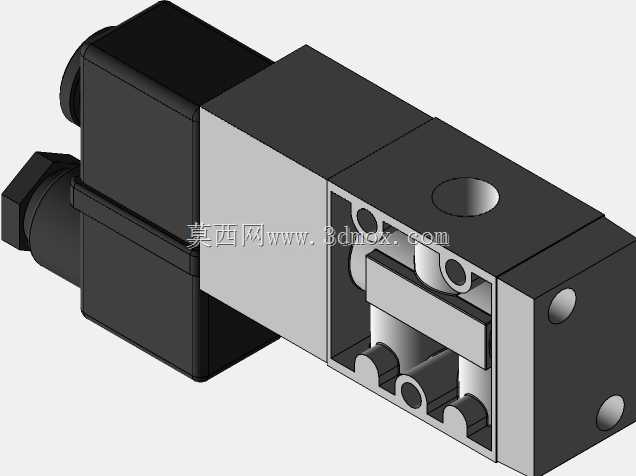

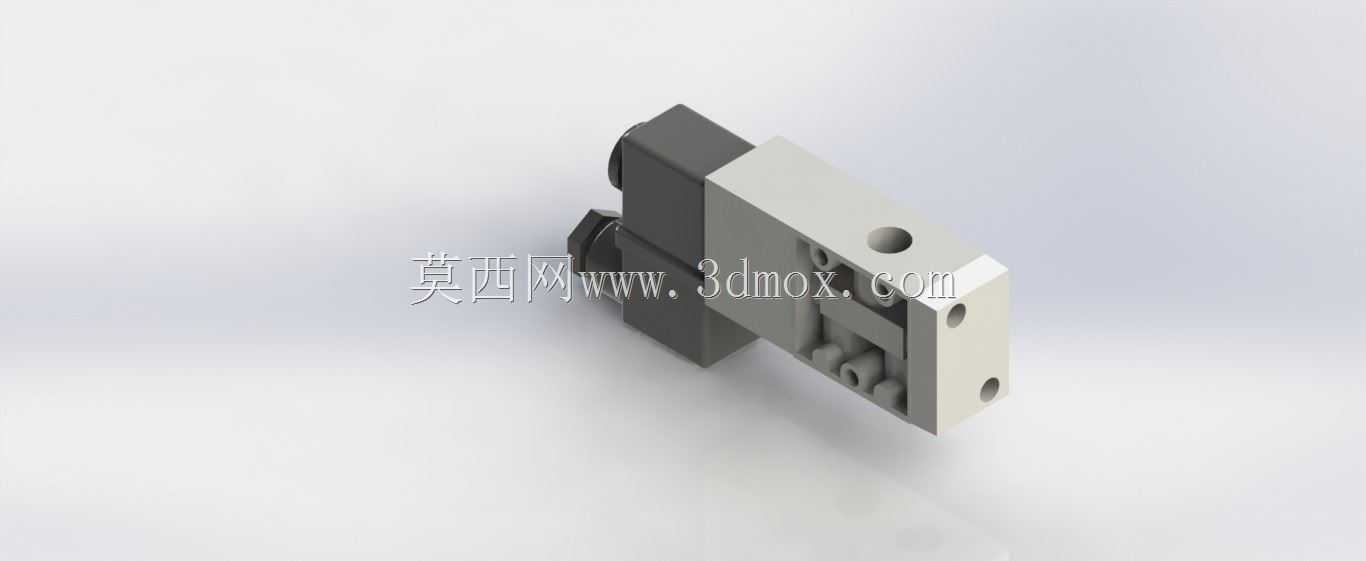

Mola型24V三通NPT接口气动电磁阀结构

　　24V直流的线圈供电规格匹配工业设备常用的安全直流供电等级，线圈部分和阀体采用模块化拼接设计，后期如果出现线圈烧损故障，不需要拆卸阀体的气路连接部分，直接更换同规格线圈即可完成维修，能大幅降低现场设备的停机维护时间。从结构设计的角度来看，这款阀的阀体采用铝合金硬质阳极氧化处理，表面硬度足够应对车间现场的轻微磕碰，不会因为日常的设备维护剐蹭出现阀体表层脱落、腐蚀的问题，阀的内部阀芯采用滑柱式结构，阀芯和阀套之间的配合间隙控制在微米级，既可以保证阀芯动作的顺滑性，又能减少阀内的气体泄漏量，避免因为内漏导致的气泵频繁补压，降低整套气动系统的能耗。线圈部分的塑封外壳采用阻燃级工程塑料，长时间通电工作的情况下外壳温升控制在安全范围内，在气动控制系统的搭建过程中，三通电磁阀是气路换向、通断控制的核心执行元件，这类阀件广泛应用在轻工包装线的气缸驱动回路、小型自动化专机的气路逻辑切换、检测设备的气动夹具控制场景中，相比两通阀，三通结构可以同时实现进气、出气、排气的气路切换，单阀即可完成单作用气缸的伸缩控制，不需要额外搭配排气阀件，能大幅简化气路的布管复杂度，减少回路接头数量，降低气路泄漏的风险点。这款Mola规格的三通电磁阀，采用1/4NPT的锥管螺纹接口，适配工业现场常用的气动软管硬管连接需求，锥管螺纹的密封特性可以在不额外缠绕过多密封材料的情况下实现可靠的气路密封，适合0.15-0.8MPa的常规气动工作压力区间，

　　不会出现外壳软化、绝缘性能下降的问题，线圈的接线端采用标准的接线引脚，适配市面上通用的电磁阀接线插头，不需要定制专用的接插件，备件采购的通用性更强。在安装边界方面，这款阀的本体采用板式安装结构，底部预留了标准的安装孔位，可以直接固定在设备的阀岛安装板或者设备的安装立板上，不需要额外制作过渡安装支架，阀的整体宽度控制在窄体尺寸，多阀并排安装在阀岛上的时候，相邻阀之间的间距可以做到很小，能节省阀组的整体安装空间，对于安装空间紧凑的小型自动化设备来说，这种窄体设计的优势非常明显。气路接口的位置采用同侧布局，三个气路接口都布置在阀体的同一侧，布管的时候所有气管都可以从同一方向走线，能让设备内部的气路布线更加整齐，

　　后期排查气路故障的时候也能快速对应每个接口的气路走向。在实际的功能表现上，这款阀的响应时间在20毫秒以内，可以满足高速气缸的快速动作需求，不会因为阀的响应滞后导致气缸动作出现延迟，影响设备的整体运行节拍，阀的动作寿命可以达到千万次级别的换向次数，适合长时间连续运行的自动化生产线场景，不需要频繁更换阀件。在设计建模的过程中，需要重点关注阀体和线圈拼接处的定位止口尺寸，这个尺寸如果出现偏差，会导致线圈和阀体装配之后出现错位，影响阀芯的动作行程，甚至出现阀芯卡滞的问题；另外NPT螺纹的加工锥度也要严格符合标准要求，锥度偏差过大会导致接口拧入深度不足，工作过程中出现漏气或者螺纹脱开的问题；安装孔的位置度公差需要控制在合理范围内，

　　否则多阀并排安装的时候会出现孔位不对齐，无法固定在标准阀岛板上的问题。这款阀的排气口位置设计了消音器安装螺纹，可以直接拧入标准的气动消音器，降低排气时候的气流噪音，改善车间的工作噪音环境，不需要额外在排气口加装转接头来适配消音器，细节设计上充分考虑了现场使用的实际需求。对于结构设计人员来说，在做设备气路设计选型的时候，这类三通电磁阀的三维模型可以直接导入装配体中，提前模拟阀的安装空间、布管走向，避免后期加工安装板的时候出现阀和周边结构件干涉、气管弯折半径不足的问题，能大幅减少设计阶段的错误率，缩短设备的开发周期。在气路逻辑设计上，这款阀的常闭型设计在断电状态下会自动切断进气回路，同时将气缸侧的气路和排气口连通，让气缸自动复位到初始位置，遇到设备突然断电的情况，可以让执行机构自动回到安全位置，避免出现安全事故，符合工业设备的安全设计要求。
