西林德罗CWE10073710-0180气动气缸结构

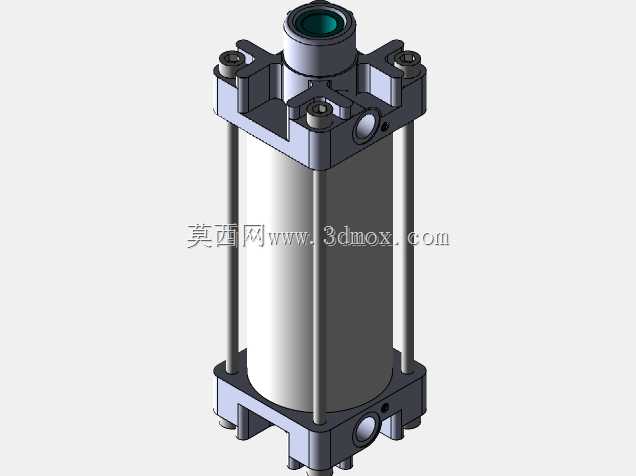

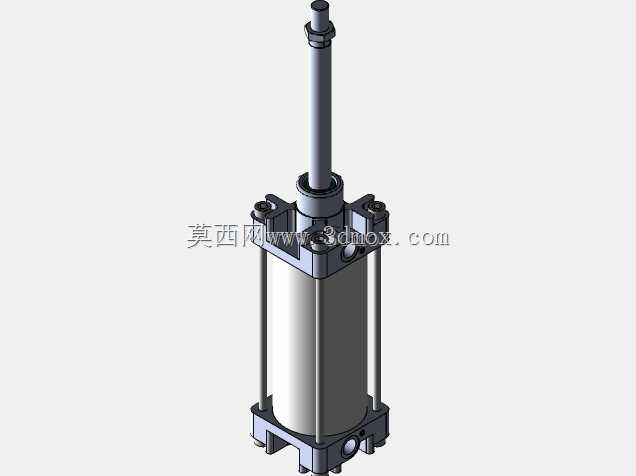

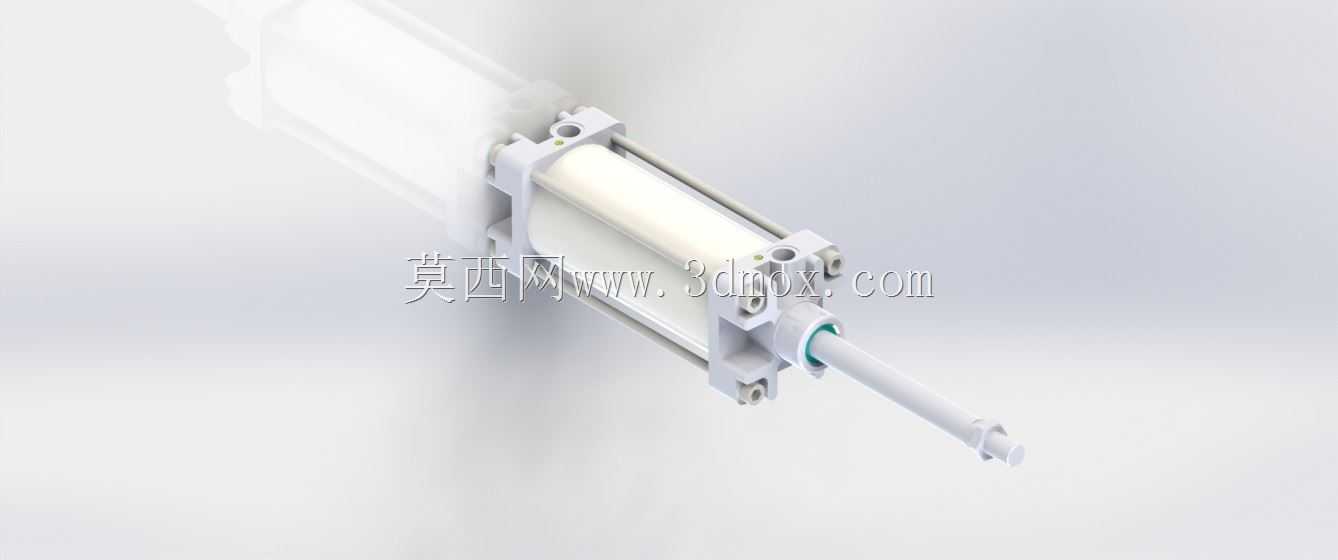

　　这款气动执行元件的结构设计，完全围绕气动系统的直线往复驱动需求展开，在轻工包装、自动化装配、物料输送等场景中，这类元件承担着工件推送、夹具夹紧、工位切换的核心执行功能，是气动控制回路里将压缩空气压力能转化为机械动能的关键部件。从结构布局来看，该气缸采用标准拉杆式缸筒固定结构，前后端盖通过四根对称布置的拉杆完成锁紧密封，这种结构的优势在于缸筒加工精度要求相对可控，后期维护时拆解更换密封件的操作门槛更低，适合工厂现场的快速维保作业。缸体的安装边界设计充分考虑了多场景适配需求，前端盖预留的凸台安装位可适配法兰式安装附件，缸筒中部的固定环结构支持耳轴式摆动安装，后端盖的内螺纹接口可直接匹配铰接尾座，不管是水平直线推送工位，

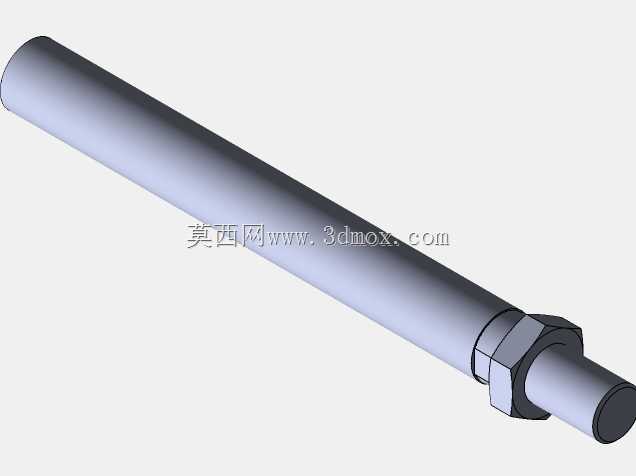

　　还是带角度摆动的压紧工位，都能找到对应的安装适配方式，不需要额外加工转接件。在功能特性层面，该气缸的活塞密封采用双向唇形密封圈结构，压缩空气从前后气口进入时，唇口会在气压作用下紧贴缸筒内壁，有效降低工作过程中的气体泄漏量，同时活塞杆表面做了硬质氧化处理，表面粗糙度控制在Ra0.8以内，既可以减少活塞杆与前端盖导向套之间的摩擦阻力，又能避免长期往复运动中表面被粉尘、切削液腐蚀出现划痕，延长密封件的使用寿命。活塞杆伸出端的外螺纹接口采用标准公制细牙螺纹，可直接连接各类气动接头、压头、夹具连接块，不需要额外做螺纹转换加工。从设计思路上看，这款气缸的缓冲结构设置在活塞两端，当活塞运行到接近端盖的位置时，

　　活塞上的缓冲柱塞会先插入端盖的缓冲孔内，封闭主排气通道，剩余气体只能通过可调节的缓冲节流阀缓慢排出，从而实现活塞减速，避免活塞高速撞击端盖产生噪音和结构损伤，缓冲调节螺钉布置在端盖外侧，现场调试时可以直接用一字螺丝刀调整节流开度，匹配不同负载、不同运行速度下的缓冲需求，不需要拆解缸体。气口的位置设置在端盖的侧面，采用标准内螺纹气口，可直接匹配快插式气动管接头，现场接气时不需要额外转换接头，管路布置更加简洁。在尺寸边界上，该气缸的缸径、行程参数匹配常规中小负载的气动驱动需求，整体外径尺寸控制紧凑，不会占用过多的设备安装空间，缸体外部的拉杆采用内六角螺栓锁紧，螺栓头部完全沉入端盖的沉孔内，不会突出缸体轮廓，

　　避免设备运行过程中突出的螺栓头刮碰周边管线、工件。导向套采用含油铜基材质，自身具备自润滑特性，即使在无额外油雾润滑的气动系统中，也能保证活塞杆长期往复运动的导向精度，不会出现活塞杆卡顿、爬行的问题。在实际选型应用中，这类气缸适合工作压力在0.1-1.0MPa范围的气动系统，环境温度适应范围覆盖常规工业车间的常温工况，不管是电子行业的小件装配工位，还是包装行业的纸箱推送、折边工位，或是食品加工设备的物料分路工位，都能稳定完成直线驱动动作。建模过程中对密封槽的尺寸公差、拉杆的位置度、活塞杆与缸筒的同轴度都做了精准还原，结构工程师在做设备布局设计时，可以直接调用该模型进行安装干涉检查，提前预判气缸运行全行程内与周边设备部件的空间冲突，减少现场安装调试时的改造成本。
