瓦鲁拉RT34M96沃克肖特传感组件结构

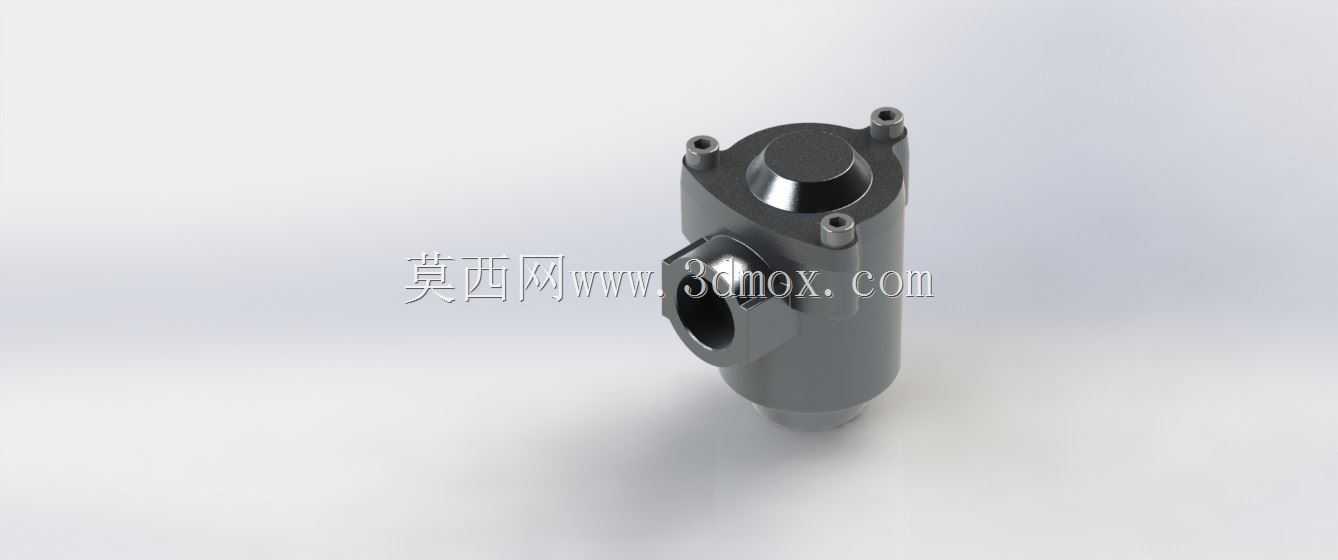

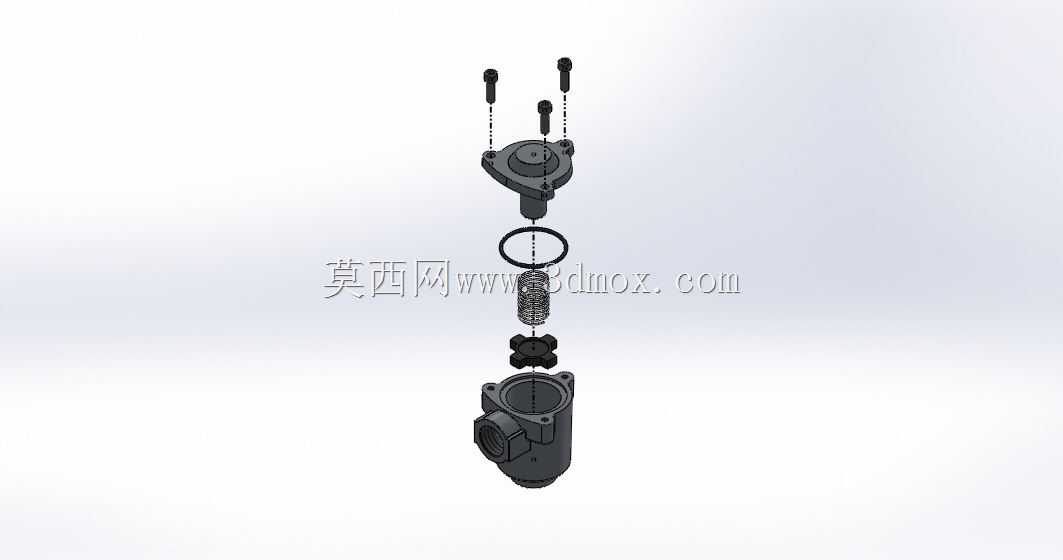

　　在流体管路的压力、流量参数监测场景中，这类传感类阀件组件常被集成在工业流体输送系统、小型液压控制回路、实验台流体测控单元里，承担介质参数采集与通断调节的复合功能，区别于单一功能的传感器件，它将传感检测单元与阀体调节结构做了一体化整合，减少了管路外接节点的泄漏风险，也缩小了整套测控单元的安装占用空间。从拆解结构来看，整套组件从上到下分为调节端盖、密封件、弹性复位组件、阀芯传感单元、阀体基座几个核心部分，上端的两个调节杆用于标定传感触发阈值与调节通断开度，端盖与阀体之间采用O型圈做径向静密封，避免介质从装配缝隙渗漏，中间的弹性组件为阀芯提供复位预紧力，保证在无控制信号或介质压力波动时阀芯能回到初始闭合位置，下部的阀体基座带有侧通接口，

　　用于接入被测流体管路，接口的同轴度、端面粗糙度在设计时都做了公差约束，保证和外接管路接头装配后密封可靠。设计过程中首先要考虑的是介质兼容性，阀体与介质接触的内壁、阀芯、密封件的材料要匹配输送介质的属性，比如普通水介质可选用常规工程塑料或铸铝，腐蚀性介质则要更换对应耐蚀材料，同时要兼顾组件的响应速度，阀芯的运动行程被控制在极小范围内，弹性组件的刚度经过匹配计算，既不会因为刚度过大导致触发压力过高、响应滞后，也不会因为刚度过小导致介质压力小幅波动就出现误触发。安装边界上，整套组件的轴向总长度控制在常规小型阀件的尺寸区间内，侧通接口的中心高度、端盖上方调节杆的伸出长度都做了限位设计，安装时不需要额外预留过大的操作空间，

　　两个调节杆的间距符合常规手动调节工具的操作尺寸，现场调试时不需要专用工装就能完成阈值标定。从结构细节来看，阀芯与阀体内腔的配合采用小间隙滑动配合，表面做了减摩处理，长期往复动作不会出现卡滞问题，传感单元的引出端从端盖中心位置穿出，走线位置避开了调节杆的运动路径，不会出现调试时夹线、磨线的问题，端盖与阀体的连接采用螺栓紧固，紧固点均匀分布在端盖圆周上，装配时按对角顺序拧紧就能保证密封面受力均匀，不会出现局部密封失效的情况。在实际应用中，这类组件常被用在小型气动系统的压力监测支路、冷却水循环系统的流量触发节点、小型液压站的油温油压复合检测位置，相比分体式安装的传感器加独立阀门，一体化结构的组件在装配时只需要对接两个管路接口，

　　减少了至少两处管路连接点，既降低了装配工时，也减少了潜在的泄漏点，对于空间紧凑的小型设备来说，这种集成化设计的优势尤为明显。建模过程中，各零件的装配公差都按照实际生产的工艺要求做了预留，比如密封件的安装槽尺寸按照O型圈的压缩比标准做了设计，保证装配后密封件的压缩量在合理区间，既不会因为压缩量过大导致密封件过早老化失效，也不会因为压缩量不足出现渗漏，阀芯的导向段长度做了优化，在保证导向精度的前提下尽可能缩短长度，减少滑动摩擦阻力，提升组件的响应灵敏度。
