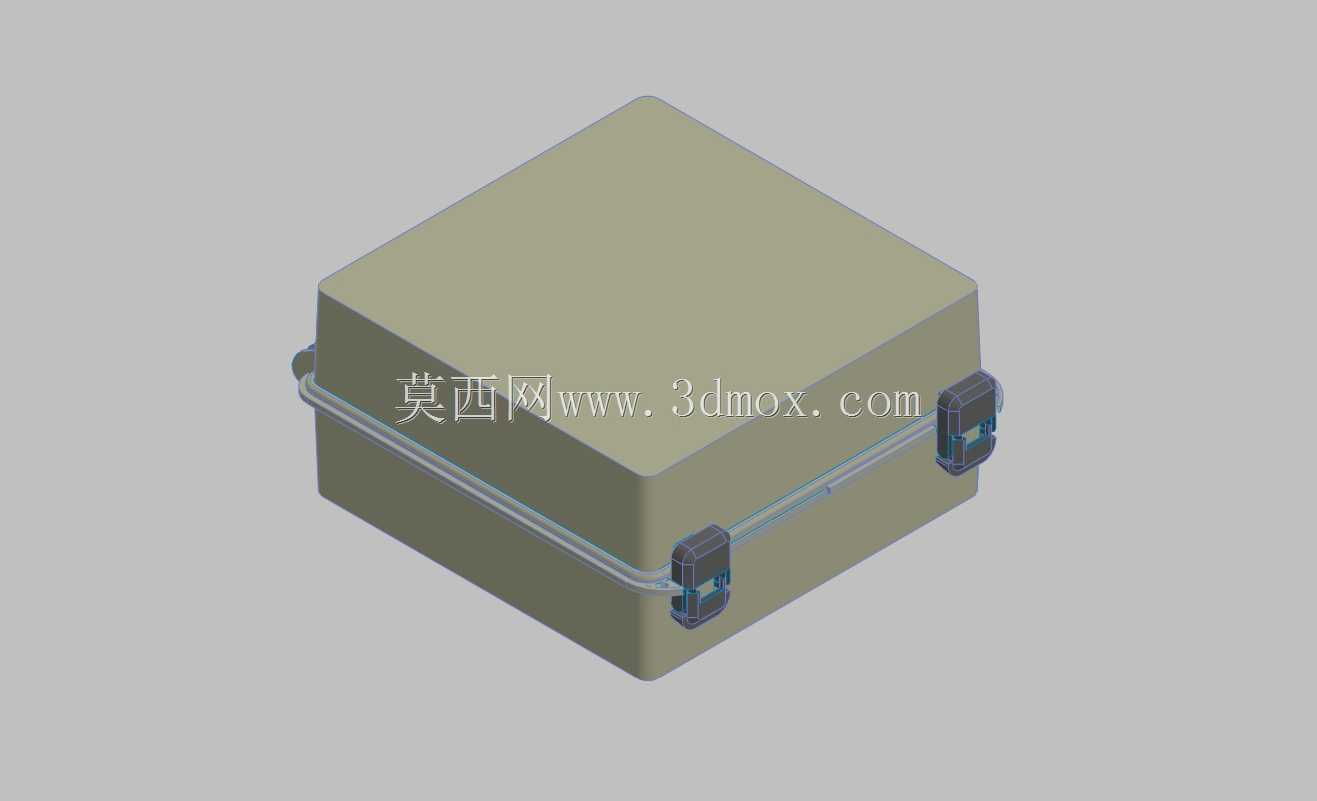

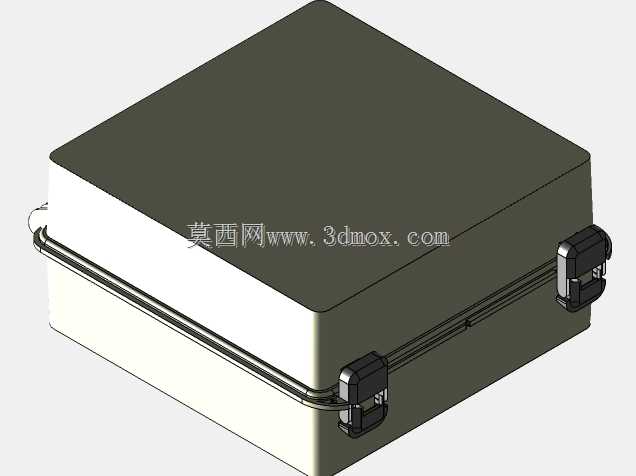

300×300×150规格工业密封控制箱体

　　在工业现场的仪表布设、小型控制单元集成场景里，这类方形密封控制箱的使用频次极高，不管是户外工况的传感器信号中转、车间生产线的小型逻辑控制单元搭载，还是户外监测点位的电路防护承载，都需要这类具备基础防护能力的壳体作为硬件载体。从实际使用的角度出发，这类箱体首先要满足的是安装边界的适配性，300×300×150的外形尺寸属于中小型控制壳体的常规规格，既能够容纳常规的接线端子排、小型信号处理模块、微型继电器组这类元器件，又不会占用过多的安装空间，不管是墙面壁挂安装、设备机架侧装还是立杆抱装，都能找到适配的安装点位，不会因为尺寸过大干涉周边设备的运维通道，也不会因为内部空间不足导致元器件排布拥挤、接线弯折半径不够留下安全隐患。

　　设计这类箱体的时候，首先要考虑的是密封防护的可靠性，箱体上下盖结合处的一圈密封胶条结构，是保障IP防护等级的核心，建模的时候需要精准预留胶条的安装槽位，槽体的深度、宽度要匹配常规发泡橡胶密封条的压缩量，既不能因为槽位过浅导致合箱后胶条压缩量不足，粉尘、水汽顺着结合缝隙渗入箱体内部，也不能因为槽位过深导致胶条过度压缩失去弹性，长期使用后密封失效。箱体侧面的两个快开锁扣是日常运维便利性的关键结构，锁扣的转轴位置、卡扣的咬合深度都需要经过反复校核，保证徒手操作就能完成开合，不需要额外借助工具，同时合箱后锁扣能够提供足够的压紧力，让整圈密封胶条受力均匀，不会出现局部缝隙过大的问题。

　　从结构强度的角度考虑，这类箱体的壁厚设计不需要过厚，毕竟承载的都是轻量化的电气元器件，常规2-3mm的工程塑料壁厚或者1.2-1.5mm的薄钢板壁厚就能够满足日常使用的强度需求，建模的时候要在箱体的边角位置做合理的圆角过渡，一方面是避免尖锐边角在安装、运维过程中划伤操作人员，另一方面圆角结构能够提升壳体的整体抗冲击性能，避免边角位置受外力撞击出现开裂变形。箱体的内部需要预留统一的安装凸台，不管是用来固定导轨安装电气元件，还是用来固定内部安装板，凸台的位置要和箱体的安装孔位错开，避免安装螺丝穿透箱体壁破坏密封性能，同时凸台的高度要留出足够的接线空间，让元器件底部的走线能够顺畅排布，不会出现导线被挤压破皮的问题。

　　实际选型使用的时候，这类箱体的安装孔位一般预设在箱体背部的四个边角位置，孔位周边要做局部加厚处理，避免安装螺丝锁紧的时候孔位开裂，同时孔位需要配套防水堵头，在壁挂安装之外的场景下能够封堵 unused 的安装孔，保证整体防护性能。很多现场的运维人员会在这类箱体上预留进出线的格兰头安装位，建模的时候可以在箱体的侧面预留平整的开孔区域，方便使用者根据实际的走线方向、线缆数量灵活开孔，不需要额外打磨凸起结构，提升现场改造的便利性。和市面上常见的同规格箱体相比，这款模型的锁扣结构做了优化，锁扣和箱体的连接位置做了加强筋处理，频繁开合也不会出现连接位断裂的问题，密封胶条的安装槽做了错位设计，合箱的时候胶条不会因为挤压移位，长期户外使用也能保持稳定的防护能力，不管是用来搭载传感器的信号处理单元，还是作为小型设备的现场控制终端壳体，都能满足常规工业场景的使用需求。
