重载万向旋转脚轮工业行走支撑结构

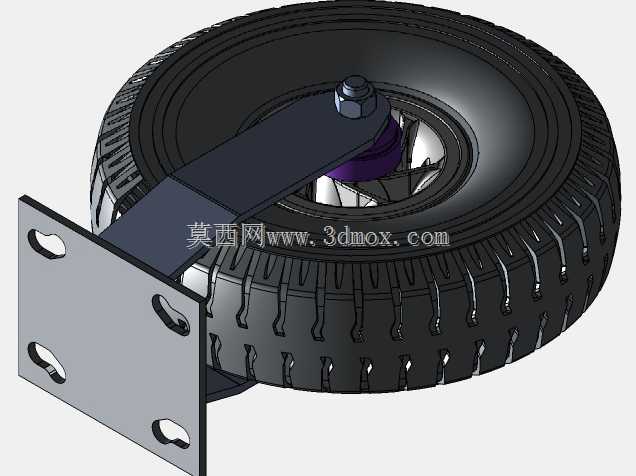

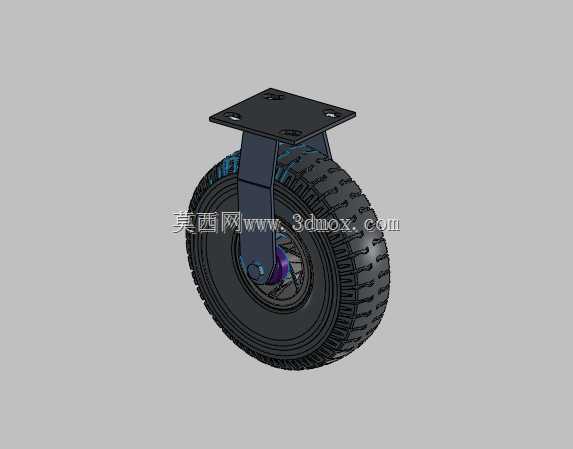

　　做设备移动结构设计快十二年，经手的脚轮选型和改型没有一百也有八十，这次做的这款顶装式旋转脚轮，是针对车间周转工装、中型设备移动场景做的适配结构，先从安装边界说起，顶部采用方形四孔安装法兰，孔位间距按照通用工业脚轮安装规范做的适配，法兰板厚度做了加厚处理，避免长期承压后安装面变形，安装时只需要在设备底部预留对应尺寸的平整安装面，用螺栓锁紧即可，不需要额外做焊接支架，适配性覆盖大部分需要移动的中型工业设备、物料周转车、移动工作台的安装需求。

　　从实际使用场景来看，这类旋转脚轮的核心需求首先是转向灵活性，其次是承重稳定性，还有就是行走过程中的耐用性。转向结构部分，支架和顶部法兰之间采用了内置推力轴承的旋转副设计，不是简单的轴套铰接，这样在设备满载的时候，转向不会出现卡滞，哪怕是在环氧地坪、水泥地面这些常见的车间地面，单人也能轻松推动设备转向，不会出现转向费劲甚至扭坏支架的情况。支架部分采用的是一体式折弯成型的钢结构，不是焊接拼接的支架，折弯处做了圆弧过渡，避免应力集中，长期承重不会出现焊缝开裂的问题，支架的腿部做了加宽处理，和轮体的连接轴采用台阶轴配防松螺母的结构，轮体转动的时候不会出现轴向窜动。

　　轮体部分选用的是深纹路橡胶胎面，轮毂采用硬质工程塑料加加强筋结构，胎面的纹路深度做了加大处理，在车间地面有少量铁屑、灰尘、水渍的情况下，依然能保持足够的抓地力，不会出现打滑的情况，同时橡胶材质本身有一定的减震效果，设备在经过地面小的接缝、凸起的时候，能缓冲一部分震动，避免设备上的精密元器件因为震动出现松动或者精度偏差。轮体内部的轴承采用双滚珠轴承结构，转动阻力小，长期使用不会出现轴承抱死的情况，维护的时候只需要定期清理胎面卡入的杂物，在轴承位置加注少量润滑脂即可，不需要复杂的维护流程。

　　设计的时候特意考虑了安装后的离地间隙，支架底部和地面之间预留了足够的安全距离，在经过车间常见的减速带、地面线槽的时候，不会出现支架刮蹭地面的情况，旋转部分的密封做了简易的挡圈结构，能阻挡大部分地面的灰尘、杂物进入旋转轴承位置，延长旋转结构的使用寿命。很多新手做脚轮选型的时候容易忽略支架的偏距设计，这款结构的旋转中心和轮体接地点之间做了合理的偏距设置，这个偏距如果太小，转向会很沉，偏距太大的话，行走的时候轮体会出现来回摆动的情况，也就是行业里常说的“抖轮”，这次的偏距是经过多次样机测试调整后的数值，不管是直行还是转向，轮体都能保持稳定，不会出现蛇形摆动的情况。

　　从承重能力来看，单轮的额定承重覆盖中型设备的使用需求，四个脚轮搭配使用的话，完全能满足大部分车间移动设备、周转工装的承重要求，不会出现轮体压瘪、支架变形的情况。另外在设计的时候，轮体的宽度做了合理加宽，和地面的接触面积更大，单位面积的接地压力更小，不会在环氧地坪上留下压痕，适合对地面要求比较高的洁净车间、装配车间使用，不像窄轮面的脚轮，长期重压会在地面留下难以清除的压痕。

　　很多人觉得脚轮是很简单的标准件，不需要专门做三维结构设计，实际上在实际项目里，经常遇到采购的标准脚轮安装孔位对不上、转向卡滞、用两个月就晃荡的情况，自己做三维模型的时候把每个结构的尺寸、配合间隙都算清楚，后续不管是自己加工还是找供应商定制，都能明确技术要求，避免出现安装不上、用不了的问题。这个模型里的每个配合面都做了公差预留，旋转副的间隙控制在合理范围，既不会因为间隙太小转不动，也不会因为间隙太大出现晃动，安装法兰的孔位做了沉头设计，螺栓锁紧后螺帽不会突出法兰表面，保证安装面和设备底部完全贴合，不会出现安装倾斜的问题。

　　在实际设备布局的时候，这类旋转脚轮一般和定向脚轮搭配使用，两个万向轮加两个定向轮的组合，既保证转向灵活性，又能保证长距离直行的时候不会跑偏，当然如果是需要全方向移动的场景，四个角都装这款旋转脚轮也完全可以，配合合适的推把位置，单人就能轻松移动整台设备。另外支架的表面处理做了喷塑的预留设计，建模的时候就考虑了喷塑层的厚度，所有配合位置都预留了涂层厚度的公差，不会因为表面处理后出现装配卡滞的问题。
