工业设备用嵌入式红色信号指示面板灯

　　做设备电气布局设计的时候，这类嵌入式面板指示灯是绕不开的基础元件，不管是低压配电柜的柜门面板、自动化产线的单机操作工位、小型机床的操作箱还是试验台的信号反馈区，都需要用这类元件做设备运行状态的可视化提示。很多刚入行的结构工程师容易在选型时忽略安装边界的匹配问题，最后做出来的面板开孔和灯体卡接结构不匹配，要么装上去松垮晃动，要么强行压装导致灯体外壳开裂，反而耽误项目进度。

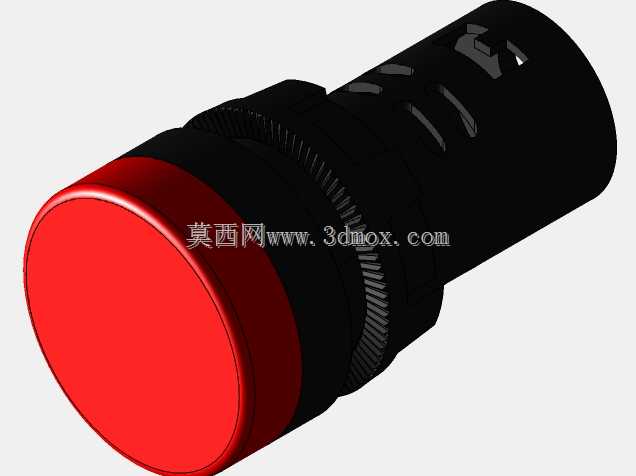

　　这款红色面板灯采用的是行业通用的卡入式安装结构，灯头部分是圆形平面出光面，红色的灯罩采用半透光的工程塑料材质，既能够保证内部光源的光线均匀透出，不会出现局部亮斑晃眼的问题，又能在设备断电无光源的时候保持清晰的红色标识，方便操作人员快速定位元件位置。灯体后半部分是圆柱形的安装基座，表面做了防滑的卡位筋条，和面板开孔配合的时候，不需要额外打螺丝固定，直接把灯体从面板正面推入开好的标准圆孔，靠基座上的弹性卡爪就能牢牢卡在面板背面，拆装的时候只需要从背面按压卡爪就能推出灯体，后期维护更换光源或者检修线路的时候效率很高，不需要拆动整个面板的其他元件。

　　从实际使用的场景来看，红色指示灯在工业现场的定义非常明确，一般用来对应设备故障报警、电源接通提示、急停状态反馈、安全回路断开这类需要操作人员第一时间注意到的信号，所以这款灯的出光角度做了大角度扩散设计，不管操作人员是站在操作位正前方，还是从设备侧面30度左右的角度经过，都能清晰看到灯的亮灭状态，不会因为视角问题漏看信号导致操作失误。设计这款三维模型的时候，特意还原了实物的安装配合尺寸，灯头的外圈直径比安装开孔直径大2mm左右，刚好能够压住面板开孔的边缘，不会出现漏缝或者凸台过高积灰的问题，灯体插入面板后的纵深长度控制得比较紧凑，就算是厚度只有1.5mm的薄钣金面板，或者是厚度5mm的塑料操作面板，都能适配安装，不会因为面板厚度差异导致卡接不牢。

　　很多工程师在做三维布线的时候，容易忽略灯体尾部的接线空间预留，这款模型也还原了尾部的接线端子位置，灯体尾部的直径比安装基座略小，预留了足够的接线弯折空间，在布局的时候只需要在灯体后方留出不小于20mm的净空，就能顺利完成导线连接，不会出现导线被挤压破皮导致短路的隐患。和同类型的黄色、绿色指示灯相比，红色款的灯罩颜色饱和度做了专门的调校，在车间强光照明的环境下，亮灯状态和周围的金属面板、其他颜色按钮的区分度足够高，就算是车间有一定的粉尘附着在灯罩表面，也不会遮挡光线透出，能够稳定传递信号。

　　在做设备面板排布的时候，这类指示灯一般会和对应的控制按钮就近布置，比如急停按钮旁边会搭配红色的故障灯，电源开关旁边搭配红色的电源指示灯，这款模型的外形尺寸和同规格的控制按钮安装孔径一致，排布的时候可以统一开孔尺寸，减少钣金加工或者塑料面板注塑时的换刀工序，提升面板加工的效率。灯体的外壳采用的是阻燃级的工程塑料，就算内部光源出现异常发热的情况，外壳也不会出现熔融滴落的问题，符合工业电气元件的阻燃要求，在做电气安全校验的时候不需要额外做防护处理。

　　从建模的细节来看，模型还原了灯罩和基座的配合止口，还有卡爪的弹性结构细节，在做虚拟装配的时候，可以直接模拟推入安装的过程，检查开孔和灯体的干涉情况，不需要反复调整开孔尺寸。出光面的边缘做了微小的圆角处理，不会有尖锐的边角，操作人员在操作面板上按动其他按钮的时候，不会被指示灯的边缘刮伤，符合人机工程的设计要求。很多小型设备的操作面板空间比较紧凑，这款灯的整体外径不大，就算在有限的面板空间里排布多个信号指示灯，也不会显得拥挤，每个灯的信号区域划分清晰，不会出现灯光互相串色影响识别的问题。
