棒式长杆检测传感元件三维结构

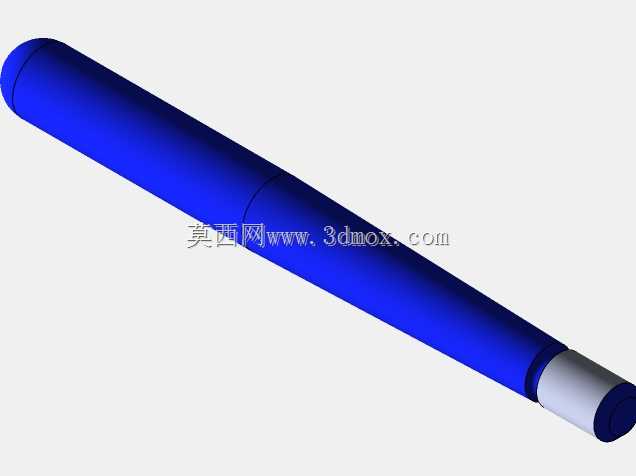

　　这款长杆式检测传感元件的结构设计，首先要匹配工业现场狭小深腔的检测安装需求，很多工业场景里的待检测位置藏在设备内部深孔、狭长腔体或者管路内部，常规短尺寸传感元件根本无法抵达检测点位，因此整体采用细长杆式的主体构型，主体杆段做等径圆柱设计，保证穿入安装孔时不会出现卡滞，杆身的直线度公差控制在千分之二以内，避免长杆结构在穿装过程中因为挠曲变形刮蹭安装孔内壁，影响安装精度甚至损坏元件内部的感应模块。从功能实现角度来说，杆体末端的感应端做了阶梯变径设计，最端部的感应面做平齐处理，保证检测时感应面可以正对被测介质或者被测位置，减少检测信号的折射损耗，感应端和主体杆段的衔接位置做了圆弧过渡，既可以降低应力集中，

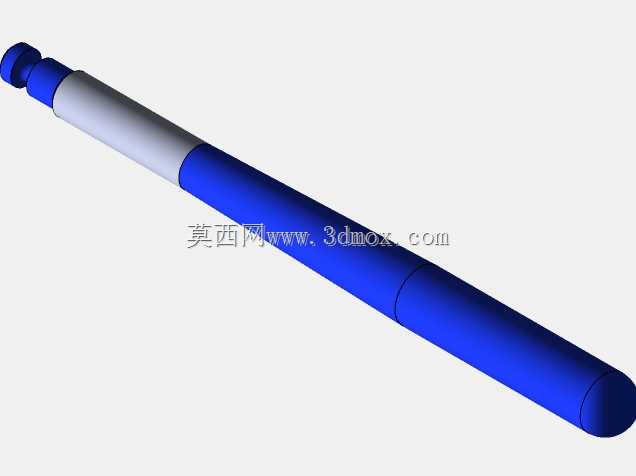

　　避免长杆在受到侧向碰撞时从衔接位置断裂，也能在穿入安装位时起到导向作用，不会被台阶孔的棱边卡住。杆体的尾端做了加粗的接线段设计，这个区域的直径比主体杆段大30%左右，一方面是为了内部走线预留足够的空间，容纳信号传输的线缆以及屏蔽层结构，避免长杆内部空间过于局促导致线缆被挤压破损，另一方面加粗的尾端可以作为安装定位的基准面，安装时尾端的台阶面可以贴合设备安装位的外侧端面，配合锁紧螺母或者卡套结构就能完成轴向定位，不需要额外调整插入深度，能大幅提升现场安装的效率。设计过程中针对杆体的壁厚做了反复校核，主体杆段采用薄壁壳体结构，在保证整体结构刚性的前提下尽可能降低整体重量，避免长杆因为自重过大产生端部下垂，影响检测点位的精度，

　　同时薄壁结构也能减少对感应信号的屏蔽，提升检测的响应速度和信号稳定性。壳体的不同分段之间采用止口配合加粘接的工艺衔接，保证衔接位置的同轴度，同时满足工业场景下的防尘防水要求，避免现场的切削液、粉尘、水汽进入壳体内部损坏电路模块。在安装边界的考量上，主体杆段的外径统一，适配的安装孔直径只需要比杆体外径大0.1到0.2毫米即可，安装时可以根据实际检测深度调整杆体的插入长度，尾端的接线段预留了标准的线缆出线位置，出线方向沿杆体轴向，不会额外占用径向的安装空间，适合在设备排布密集、周边空间狭小的工位安装使用。这类传感元件常应用在机床加工的深孔尺寸在位检测、液压管路内部的介质参数检测、工业炉内部的温感探测、狭长装配间隙的位置检测等场景，

　　设计时充分考虑了不同场景下的安装兼容性，杆体的外表面做光滑处理，没有突出的结构件，既可以垂直安装也可以水平甚至倾斜安装，不会因为安装角度影响结构稳定性。针对使用过程中可能出现的杆体沾附杂物的情况，光滑的外表面也方便后期维护时擦拭清理，不需要拆解结构就能完成表面清洁。感应端的外壳采用和主体杆段一致的材质，保证温度变化时不同位置的膨胀系数一致，不会因为温差导致衔接位置出现缝隙，在温差较大的工业现场也能稳定使用。整体结构没有多余的冗余设计，所有的外形结构都服务于安装便利性和检测功能的实现，长杆的长径比经过优化，既满足深位检测的长度需求，也保证了杆体自身的结构强度，正常安装使用情况下不会出现永久变形，能够适配多数工业现场的深位检测安装需求。
