内燃机连杆结构三维设计展示

项目分类:通用机械零部件 发布时间:2022-03-03 ID:567589
  • 内燃机连杆结构三维设计展示

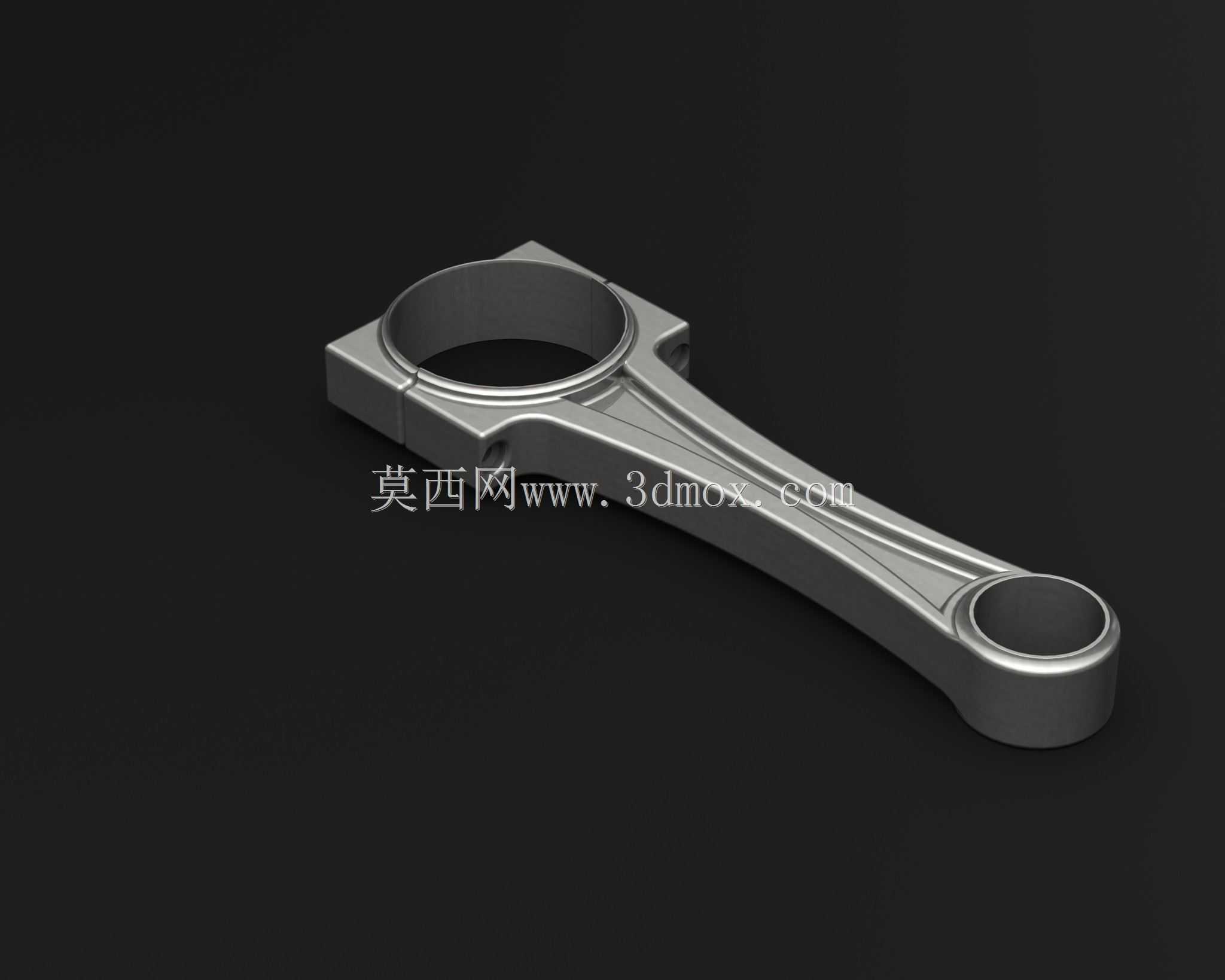

  在往复式内燃机的核心传动体系中,连杆是连接活塞与曲轴的关键受力部件,其结构合理性直接决定动力输出的平顺性与整机运行寿命。从实际工况来看,连杆需要在高速往复运动中交替承受活塞传递的爆发压力、往复惯性力以及旋转离心力的复合作用,这就要求其结构设计必须兼顾强度、刚度与轻量化的平衡,避免出现大载荷下的杆身弯曲、大头孔失圆或者断裂失效问题。本次呈现的连杆结构,在外形设计上采用了变截面工字形杆身,这种截面形式可以在保证足够抗弯抗扭截面模量的前提下,尽可能降低杆身自身重量,减少往复运动产生的惯性载荷,适配高转速内燃机的运行需求。从安装边界来看,连杆大头采用剖分式结构,配套的连杆盖与杆身通过高精度定位结构与螺栓紧固,

  大头内孔用于安装连杆轴瓦与曲轴曲柄销配合,安装时需要严格保证孔的圆柱度与表面粗糙度,避免轴瓦出现偏磨、烧蚀问题;小头端为整体式环形结构,内部压装青铜衬套,与活塞销实现铰接,工作过程中可以随活塞摆动完成角度补偿,衬套的油槽设计需要与杆身油道对齐,保证压力润滑油能够顺利到达摩擦副表面,形成稳定的润滑油膜。在实际应用场景中,这类连杆广泛适配小排量高速汽油机,常见于家用乘用车辆、小型通用动力机械的动力单元中,其工作转速区间通常覆盖每分钟数千转,每一个工作循环都要完成一次力的传递与方向转换。设计过程中,杆身的过渡圆角处理是关键细节,大头、小头与杆身的连接位置采用大圆弧平滑过渡,避免应力集中导致的疲劳断裂,同时杆身内部设计有贯通的润滑油道,

  将大头端的压力润滑油引导至小头衬套位置,实现活塞销与衬套之间的持续润滑,减少干摩擦带来的磨损。从尺寸匹配逻辑来看,连杆大小头的中心距直接决定发动机的压缩比相关安装尺寸,设计时需要严格控制中心距公差,同时大头孔的直径、宽度需要与对应曲轴的曲柄销尺寸完全匹配,小头孔的尺寸则需要适配对应型号的活塞销,安装时连杆螺栓的预紧力必须严格按照工艺要求执行,预紧力不足会导致连杆盖松动引发轴瓦撞击,预紧力过大则可能导致螺栓屈服断裂,引发严重的机械故障。在结构细节上,连杆大头的剖分面采用平切口设计,加工工艺性更好,适合小排量发动机的连杆批量生产,定位方式采用高精度螺栓定位,保证连杆盖与杆身装配后的位置精度,避免装配错位导致的孔形偏差。

  杆身的工字形截面尺寸从大头到小头呈现渐变过渡,匹配不同位置的受力分布,靠近大头端受力更大,截面尺寸相应更大,靠近小头端则适当收窄,进一步降低往复运动质量。实际运行过程中,连杆的变形量需要控制在极小范围内,杆身的弯曲变形会导致活塞在气缸内出现偏磨,引发气缸漏气、机油消耗异常等问题,扭转变形则会导致轴瓦边缘载荷集中,加速轴瓦磨损,因此在结构设计阶段需要通过受力仿真反复优化截面参数,在满足强度刚度要求的前提下尽可能降低重量。此外,连杆的重量分组也是实际生产装配中的重要环节,同一台发动机所使用的连杆重量差需要控制在极小范围内,避免各缸往复运动质量差异过大导致发动机运行振动加剧,影响整机NVH表现。从摩擦副的匹配来看,大头轴瓦与曲柄销之间的配合间隙、小头衬套与活塞销之间的配合间隙都有严格的尺寸公差要求,间隙过大会导致油压不足、撞击异响,间隙过小则会导致润滑油膜无法形成,出现过热抱死问题。
