仪器仪表用异形金属安装固定支座结构

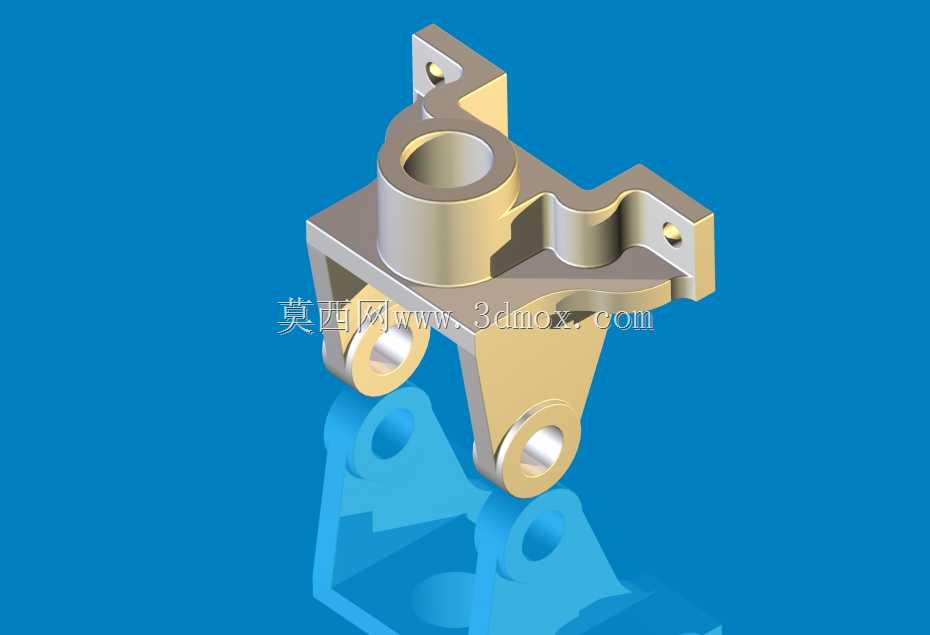

　　这类异形金属支座主要应用在工业传感检测、仪器仪表装配场景中，作为核心承载连接件承担传感器本体与设备机架之间的定位、载荷传递功能，在自动化生产线的位置检测单元、流体管路的参数监测点位、工业设备的振动监测工位都能见到这类结构的应用。实际使用过程中，支座上端的同轴通孔用于穿装传感主体的定位轴，通过孔轴配合保证传感元件的安装同轴度，避免检测过程中因安装偏斜带来的测量误差；侧面延伸出的两个带孔安装耳，用于穿装紧固螺栓将整个支座固定在设备基体上，耳板上的沉孔设计可以让螺栓头完全沉入板面，不会突出安装面干涉周边其他管线或构件的布置；下端分叉的两个支脚结构，一方面可以分散支座承载的载荷，降低单个连接点的应力集中，

　　另一方面支脚末端的通孔可用于连接辅助定位结构，或是穿装防松锁丝避免长期受设备振动影响出现连接松动。从设计思路来看，整体结构采用一体化铸造成型后做机加工处理，非配合面保留铸造圆角减少应力集中，配合面预留精加工余量保证尺寸精度，整体壁厚做了等厚优化，既避免壁厚差异过大带来的铸造缩孔缺陷，也能在满足结构强度的前提下尽可能降低构件自重。安装边界方面，上端主安装孔的轴线与下端两支脚的对称面保持严格的位置度公差，两个侧装耳的安装孔中心距按照通用工业安装面板的标准孔距设计，可直接适配市面多数常规规格的安装面板，不需要额外做安装孔的二次加工；构件整体的外轮廓尺寸控制紧凑，在狭窄的设备安装空间内也能完成装配，不会与周边的走线槽、管路接头产生空间干涉。

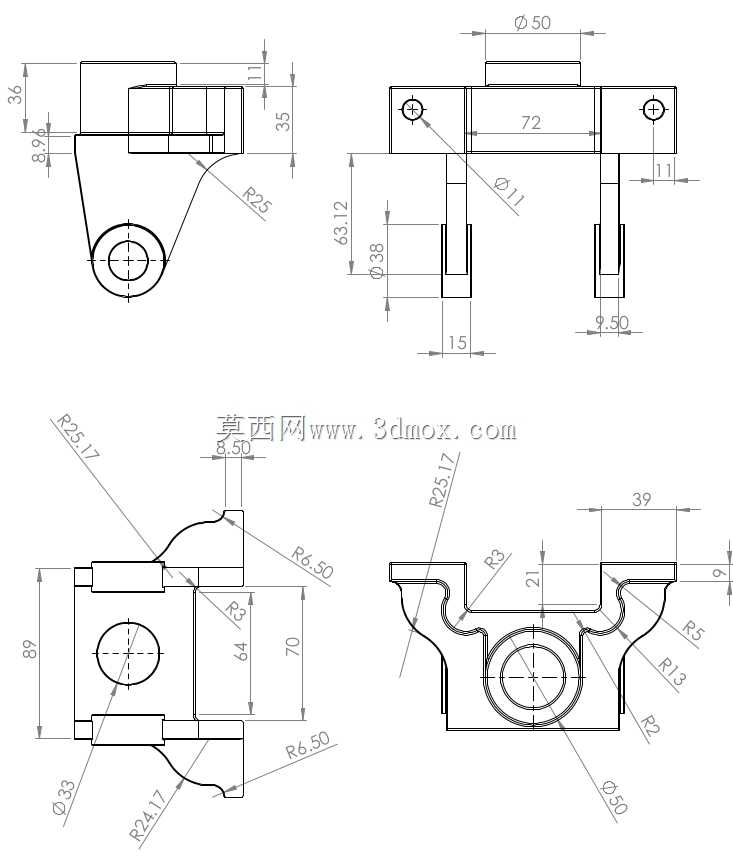

　　结构的受力路径设计也经过优化，设备运行产生的振动载荷会从上端传感主体安装位，通过中间的加强筋结构均匀传递到两个侧装耳和下端支脚，不会在结构拐角处出现应力突变，长期承受交变载荷也不容易出现疲劳断裂。表面处理采用金属钝化工艺，在工业车间的多尘、轻微腐蚀环境下也能保持足够的使用寿命，不需要频繁做防腐维护。建模过程中对所有安装孔的位置公差、配合面的粗糙度要求都做了对应标注，加工时可以直接参考三维模型的尺寸参数编程，不需要额外转换二维图纸就能完成数控加工的参数设置，对于做设备改造、传感单元加装的工程人员来说，直接调取这个模型就能快速完成装配干涉检查，省去重新测绘建模的时间成本。
