波利亚轮式传感组件结构设计

项目分类:传感器 发布时间:2022-03-03 ID:567766
  • 波利亚轮式传感组件结构设计
  • 波利亚轮式传感组件结构设计
  • 波利亚轮式传感组件结构设计
  • 波利亚轮式传感组件结构设计

  在工业传感检测的实际应用场景中,这类轮式结构的传感组件常被集成在转速检测、位置反馈、行程计数类的设备工位上,区别于普通的光电类传感元件,这类带机械传动结构的传感部件能够直接和被测运动件接触,通过自身轮体的随动转动,将机械位移量转化为可被识别的传感信号,避免了非接触式传感在油污、粉尘密集的车间环境中出现的信号漂移问题,在纺织机械的送经辊转速检测、输送线的物料行程计数、小型传动设备的转角反馈工位都有稳定的应用表现。

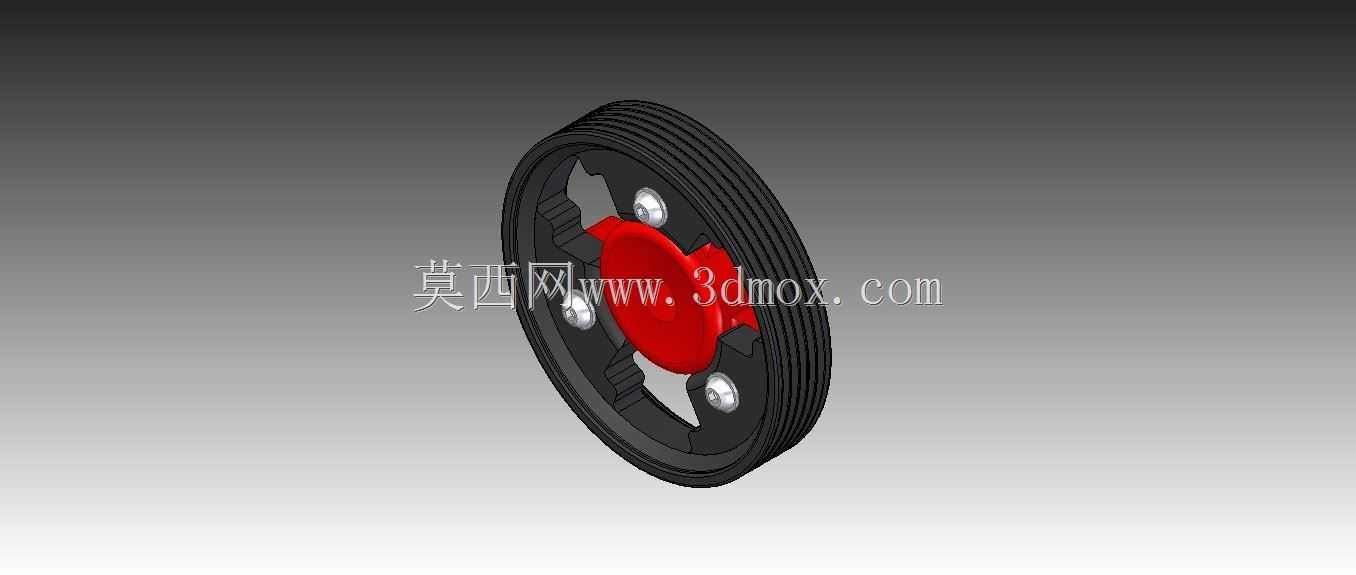

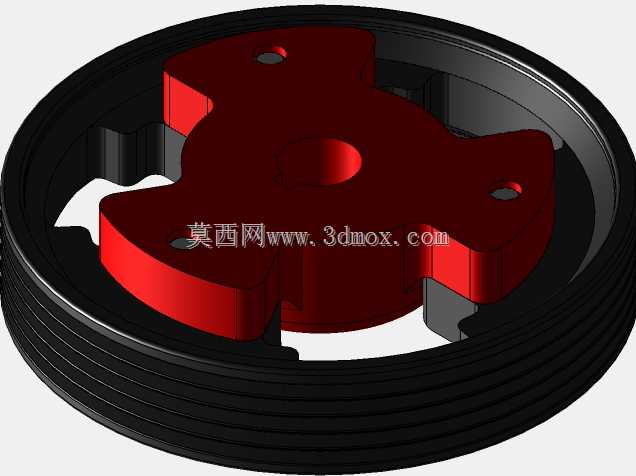

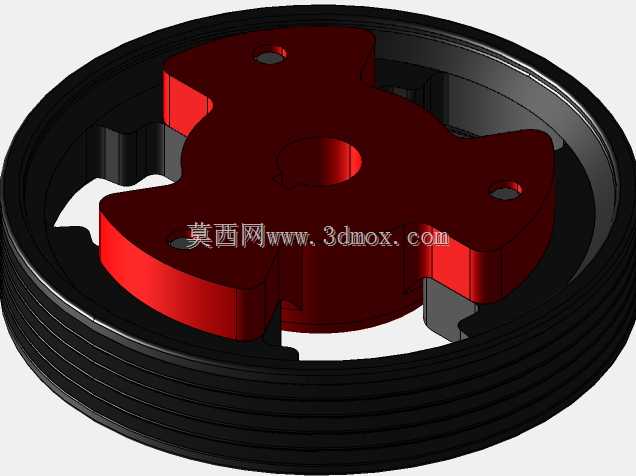

  从结构设计思路来看,该组件采用内外分层的结构布局,外层的黑色轮体采用多道环形槽的外形设计,既可以通过槽位嵌套橡胶圈增大和被测件的接触摩擦力,避免随动过程中出现打滑丢转的问题,也能在轮体和安装座配合时预留出防尘密封的安装空间,减少车间内的金属碎屑、纤维杂物进入组件内部影响传感精度。内层的红色承载基座采用三凸耳的对称结构设计,三个凸耳上预留的安装孔位呈120度均匀分布,这种布局相比两孔安装的结构,在高速随动转动时的动平衡表现更好,不会因为单侧受力不均出现轮体偏摆的问题,同时三孔固定的方式也能在有限的安装空间内提升基座的连接刚性,避免设备运行时的振动传导到内部传感元件造成信号干扰。

  在实际安装边界的设计考量上,该组件的轮体外径和基座的安装孔位间距做了匹配性设计,轮体的外沿超出基座安装面的高度控制在合理范围内,既保证轮体能够和被测运动面充分接触,又不会因为伸出量过大导致轮体受到侧向力时出现弯折变形。基座中心的凸台结构一方面作为内部传感元件的定位基准,保证传感核心部件和轮体转轴的同轴度控制在合理公差范围内,另一方面也能在安装时起到快速对位的作用,减少现场装配时的调整时间。三个凸耳之间的镂空区域并非单纯的减重设计,在实际应用中这些镂空区域可以作为走线空间,让内部传感元件的连接线能够从侧面引出,避免线材在轮体转动过程中被卷入传动结构,同时镂空结构也能提升组件的散热表现,在长时间连续运行的工况下,内部传感元件产生的热量可以通过镂空区域快速散出,降低温漂对检测精度的影响。

  从功能特性的角度来看,该组件的轮体和基座之间采用间隙配合的设计思路,配合面的公差选择兼顾了转动灵活性和密封性能,既不会因为配合过紧导致轮体转动阻力增大,出现随动滞后的问题,也不会因为配合间隙过大导致杂物进入配合面造成卡滞。轮体的材质选择兼顾了耐磨性和结构强度,在和金属被测件长期接触摩擦的工况下,不会出现过快的磨损导致轮径变化影响检测精度,同时材质本身的抗老化性能也能适应车间内常见的切削液、润滑油腐蚀环境,延长组件的实际使用寿命。基座的凸耳结构做了圆角过渡处理,避免应力集中导致安装紧固时凸耳出现开裂问题,同时安装孔位的沉头设计可以让紧固螺丝的头部完全没入孔内,不会突出安装面干涉轮体的正常转动。

  在设备选型适配的过程中,这类结构的传感组件不需要额外设计复杂的安装支架,只需要在设备的对应安装面上加工三个和凸耳孔位对应的螺纹孔,就可以完成组件的固定,安装过程不需要复杂的同轴度调整,依靠中心凸台的定位就可以保证轮体和被测面的平行度要求。对于不同的检测精度需求,该结构的基座可以适配不同参数的传感核心元件,不需要改动外部的机械结构就可以完成性能升级,这种模块化的设计思路也降低了设备后期维护的成本,出现故障时只需要更换对应的核心部件,不需要整体拆卸整个组件,大幅缩短了设备的停机维护时间。在实际的生产线应用中,这类组件的检测稳定性直接影响到设备的运行控制精度,比如在定长切割的工位上,轮体随动的计数精度直接决定了切割长度的误差范围,因此结构设计时对轮体的圆度、配合面的同轴度都提出了较高的公差要求,从三维建模阶段就需要对各个配合面的公差进行合理分配,避免加工装配后出现转动卡滞、检测精度不达标的问题。
