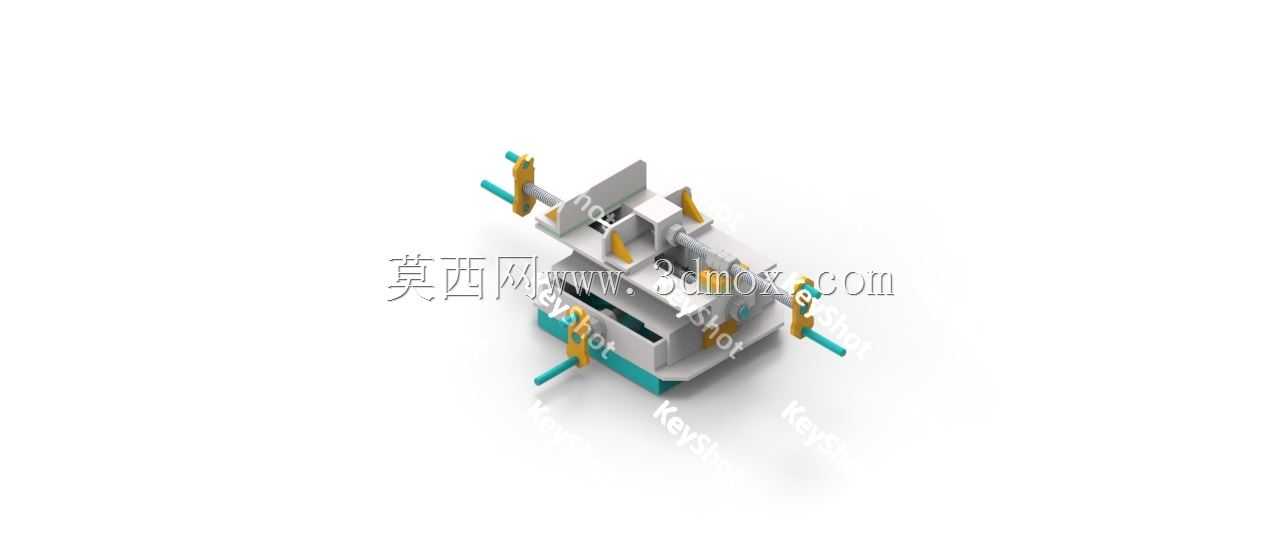

穿杆式传感检测安装调节机构

　　这套穿杆式传感检测安装调节机构，主要面向自动化产线中需要对穿设杆件的位置、位移、到位状态做非接触或接触式检测的场景设计，常见应用在包装设备送料杆位置校验、纺织设备导杆行程检测、小型输送线挡杆到位判断这类需要依托贯穿杆件布置检测元件的工况中，不需要额外搭建独立的传感器安装支架，可直接依托现有穿设的光杆完成机构固定，大幅减少产线改造时的额外安装空间占用。

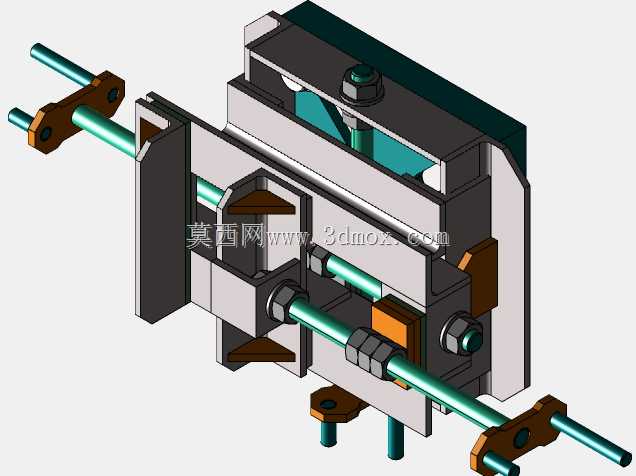

　　从实际功能来看，机构核心是为传感检测元件提供可多维度微调的安装载体，同时兼顾自身在穿杆上的位置锁定能力。整体采用剖分式夹块作为穿杆固定的基础结构，两块对称的夹块通过内六角螺栓锁紧，可在直径适配的光杆上沿轴向任意滑动调整位置，锁紧后不会出现沿杆周向转动或轴向窜动的问题，能适应不同安装位置的检测距离要求。夹块与传感安装基座之间设置了两组调节导向杆，导向杆与基座之间采用间隙配合，可实现垂直于穿杆轴向的位置微调，调整到位后通过侧面的紧定螺钉锁定，能够补偿安装时的位置偏差，保证检测元件的感应端与被测目标的距离处于最佳检测区间，避免因安装距离过远出现检测信号丢失、过近出现元件磕碰的问题。

　　设计思路上优先考虑了现场安装的便捷性与调节效率，没有采用一体化的安装座结构，而是将穿杆固定、位置调节、传感元件安装三个功能模块做拆分设计：穿杆固定模块单独做发黑处理提升耐磨性能，避免反复调整位置时夹块内孔磨损导致锁紧力下降；调节导向杆采用铜套做滑动配合，相比直接的钢件滑动摩擦阻力更小，长期调节也不会出现卡顿、咬死的问题；传感元件安装面预留了通用的安装孔位，可适配多数接近式、光电式小型检测传感器的安装尺寸，不需要额外做转接板加工。机构的侧边还设置了限位挡块安装位，可根据需要加装缓冲垫或硬限位，在检测元件到达极限位置时提供机械防护，避免机构过移导致传感元件碰撞损坏。

　　从安装边界尺寸来看，整套机构沿穿杆轴向的总宽度控制在85mm以内，垂直于穿杆方向的最大外伸尺寸为62mm，安装时不需要在穿杆上做任何打孔、铣面加工，只需要将两个夹块扣合在光杆上预紧螺栓，调整到目标位置后彻底锁紧即可完成基础固定，后续的微调操作都可以在不松开夹块锁紧螺栓的前提下完成，大幅降低现场调试的工作量。机构的所有外露紧固件都采用标准内六角圆柱头螺钉，日常维护调整只需要通用的内六角扳手即可完成，不需要配备专用工具。考虑到工业现场的油污、粉尘环境，机构的所有配合面都预留了微小的排屑槽，少量粉尘、油污进入配合间隙时不会影响调节的顺畅度，夹块的内孔也做了倒角处理，安装时不会刮伤光杆的表面镀层，避免长期使用后光杆生锈影响机构滑动调整。

　　在实际选型使用时，需要注意穿杆的直径需与夹块内孔尺寸匹配，若穿杆直径存在偏差，可通过调整夹块锁紧螺栓的预紧力适配，但适配范围不超过1mm，避免夹块受力过大出现开裂。调节导向杆的调整行程为15mm，基本可以覆盖绝大多数小型传感器的检测距离补偿需求，若需要更大的调整行程，可更换更长的导向杆，不需要更换基座主体。安装传感元件时，需要注意引线的走向，应将引线从机构的侧边走线槽固定，避免机构沿穿杆移动时引线被拉扯断裂，同时要保证传感元件的感应面与被测目标平行，减少检测角度偏差带来的信号误差。
