立式交流稳压柜承载基座结构设计

　　这套立式柜体承载基座主要面向车间配电、产线供电改造以及中小型稳压设备集成场景，结构上把柜体主框架、侧向操作附件和底部承托关系完整表达出来，适合在方案布局阶段核对设备占位、检修开门空间以及周边管线干涉情况。从现场使用逻辑来看，交流稳压类设备通常需要长期静置在配电间或生产线旁，基座不仅要承担柜体自身重量，还要兼顾变压器、绕组、控制元件装入后的偏载影响，因此框架在建模时保留了竖向立柱、多层横向隔板和底部支撑梁的层次关系，能够直观看到载荷从内部安装板向侧板、底梁再到地面的传递路径。

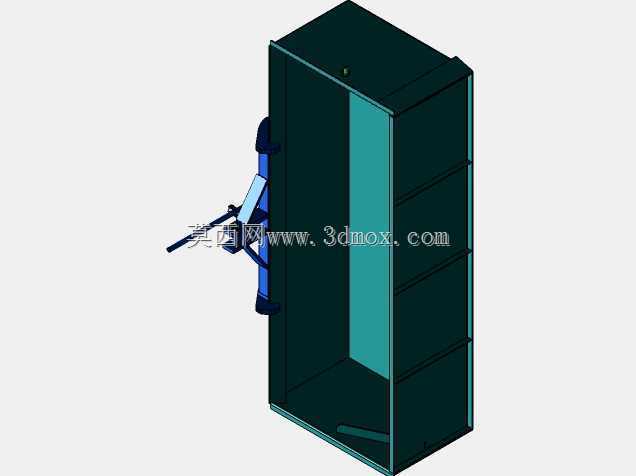

　　外形处理上，主体采用高立柜形式，深绿色外框构成主要受力边界，正面预留大面积开口，便于后期装配门板、观察窗或通风组件。柜内横向分层没有做成封闭实体，而是以隔板轮廓体现安装区间，这样在三维校核时可以清楚判断每层可放置的器件高度，也能提前发现大功率稳压模块、接线端子排和散热风道之间的空间冲突。柜体侧板采用连续折弯件思路，边缘处保留折边和连接位置，既提高薄板结构的抗弯刚度，也为螺钉连接、焊接补强或后期维护拆装提供依据。

　　侧向伸出的操作机构是该结构中比较关键的部分。蓝色杆件与黑色操作件布置在柜体侧前方，模拟现场手动切换、检修隔离或辅助锁止时的操作姿态。设计时不能只把附件作为外观件处理，需要重点核对操作手柄的旋转半径、人员站立位置以及柜门开启方向。若手柄过于贴近柜壁，现场戴绝缘手套操作会受到限制；若伸出量过大，又会压缩通道宽度，在配电柜并排布置时容易与相邻设备碰撞。模型中将侧向机构与柜体的相对位置完整呈现，可用于检查操作件在不同姿态下是否与门框、侧板、外部桥架发生干涉。

　　安装边界方面，底部框架承担整柜落地定位功能，建模时应结合地面预埋件或槽钢基础核对底梁间距。柜体较高，重心随内部重型元件布置而上移，若底部支撑跨距不足，运输吊装和现场就位时容易出现晃动。实际工程中通常会在底梁对应位置设置地脚连接孔、减震垫或焊接垫板，模型虽然以外观结构表达为主，但框架底面的轮廓和支撑方向已经能够为基础图绘制提供参考。柜体背部和侧面应预留与电缆沟、上进线桥架或下走线槽对应的空间，避免现场就位后才发现线缆弯曲半径不足。

　　从结构设计思路看，这类基座并不追求复杂曲面，而是强调钣金件的可加工性和装配顺序。竖向立柱承担整体抗弯，横向隔板用于分隔器件安装区，外侧封板保证防护范围，底部梁架则负责把集中载荷分散到支撑点。门板区域在未装入电气元件前保持开放，有利于设计师在三维环境中继续布置安装板、导轨、铜排和通风扇。对于需要做稳压柜系列化开发的团队，该框架还可以作为基础平台复用：保持外轮廓和底脚接口不变，通过调整内部分层高度、侧板开孔位置和侧向操作件形式，适配不同容量的交流稳压装置。

　　在散热与维护关系上，高立柜形式能够提供较大的竖向风道空间，热空气可沿柜体上部组织排出，但内部隔板不能完全阻断气流。建模评审时应结合功率器件位置，检查隔板是否需要开通风孔、线缆过孔和维护缺口。前部开口还提示装配时需预留门板铰链与锁杆空间，侧向操作机构附近不宜布置凸出的接线端子，防止检修动作被线缆牵制。整体来看，该结构把柜体承载、操作空间、分层安装和落地边界集中在同一三维平台中，能够帮助结构工程师在投产前完成布局校验、基础协调和钣金拆分，减少现场安装阶段的返工。
