多腔式线缆穿隔防护型材结构

　　这款多腔式穿隔防护结构，主要应用在电气柜、设备机架的线缆穿舱场景，解决多根线缆并行穿过舱壁时的排布规整、防护密封需求。日常在低压电控柜布线、自动化设备机架走线、传感器线束集中穿板的工况里，经常会遇到多根线缆需要从舱室一侧穿到另一侧的情况，单孔护线套需要逐个开孔安装，不仅排布效率低，多套安装后舱壁开孔过多还会影响结构强度，零散的护线件也很难保证线缆排布的整齐度，后期维护梳理线束时十分不便。这款结构采用一体化多腔排布设计，单个构件上集成四个独立的穿线腔室，每个腔室的内壁都做了圆弧过渡处理，线缆穿入时不会被锐边割伤绝缘层，腔室之间的分隔筋做了等厚设计，既保证各个腔室之间的结构独立性，避免不同线缆之间的挤压磨损，

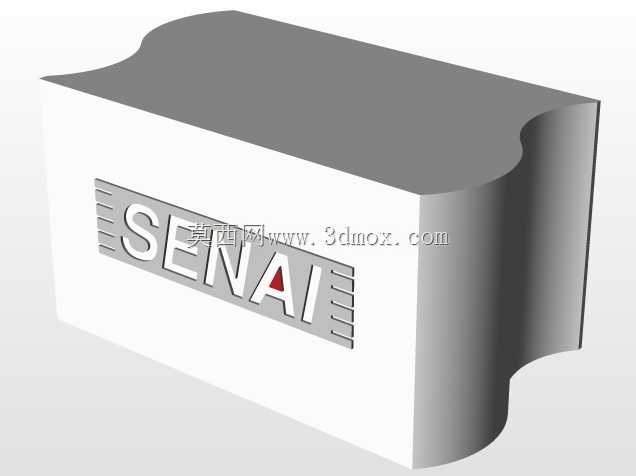

　　也能在穿线时给线缆提供稳定的支撑，不会因为线缆自重导致腔室变形挤压线体。从设计思路上看，整体外形采用两端圆弧收边的矩形截面，外轮廓没有尖锐棱角，安装时不会划伤操作人员，也能避免和周边其他构件发生干涉；构件顶部做了平整的标识区域，可以直接印制型号、规格或者品牌标识，方便现场安装时快速识别规格，不用额外粘贴标签，适配工业现场复杂的安装环境。安装边界方面，构件的整体长度适配常规电控柜的穿板开孔尺寸，安装时只需要在舱壁上开出对应尺寸的单个矩形安装孔，将构件嵌入开孔后配合密封压条就能完成固定，相比四个独立护线套的安装方式，开孔面积减少近百分之四十，能最大程度保留舱壁的结构强度，尤其是在薄板机柜上使用时，不会因为开孔过多导致舱壁变形。

　　每个穿线腔室的截面尺寸适配常规直径的传感器信号线、低压控制线缆，腔室的内壁弧度和常规线缆的外圆曲率匹配，穿线后线缆和腔体内壁的贴合度好，配合密封胶圈使用时能达到良好的防尘防水效果，满足IP54以上的舱室防护要求。构件的壁厚做了均匀化处理，采用挤出成型工艺生产时，材料流动均匀，成型后各个位置的结构强度一致，不会出现局部壁厚过薄容易破损、壁厚过厚浪费材料的问题；两端的圆弧过渡除了避免锐边，还能在穿线时给线缆提供导向，线缆从任意一端穿入时，都能顺着圆弧面顺滑进入腔室，不会出现卡线、刮破线皮的情况。在实际设备布线场景中，这款结构可以同时容纳四根独立的控制线缆或者传感器线束，将原本零散的穿线点集中到一个位置，后期维护时梳理线束更加方便，

　　也能让设备内部的走线更加规整，符合工业设备布线的工艺规范。结构的材质适配常规的工程塑料挤出工艺，具备良好的绝缘性能和耐老化性能，在工业车间的温湿度环境下长期使用不会出现脆化、变形的问题，能够持续给穿舱线缆提供稳定的防护。另外，构件顶部的平整面除了印制标识，还可以作为安装定位的基准面，安装时将该面与舱壁外侧齐平，就能保证构件的安装位置准确，不需要额外做定位标记，提升现场安装的效率。各个腔室之间的分隔筋高度和构件整体高度一致，穿线后可以在腔室两端填充密封胶泥，实现每根线缆的独立密封，即使某一根线缆需要更换，也不会破坏其他腔室的密封性能，大幅降低后期维护的工作量。
