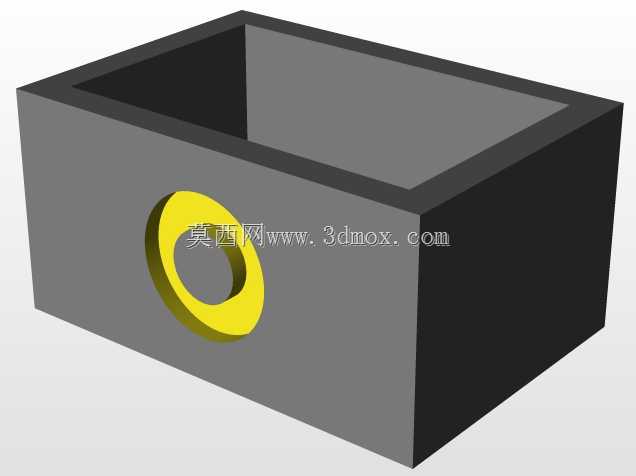

带侧装环形标识的敞口金属箱体结构

　　做设备结构设计这么多年，这类敞口式金属箱体的应用场景其实比很多人想象的要广，小到车间工位的零散工装零件收纳、传感器配套的外置防护壳体，大到小型设备的集成安装基座、生产线旁的工序件中转料仓，都能看到这类结构的身影。很多刚入行的设计师做这类箱体的时候总容易陷入两个误区，要么是壁厚选得太薄，装满工件后侧壁出现肉眼可见的鼓胀变形，要么是安装位预留不足，后期加装标识、外接管线的时候只能现场打孔，既破坏漆面防锈层，位置精度也没法保证。

　　这个箱体的设计思路其实很贴合一线生产的实际需求，整体采用等壁厚的矩形敞口结构，四个棱边都做了等半径的圆角过渡，没有尖锐的直角边，不管是车间日常搬运还是后期安装维护，都能避免边角磕碰划伤操作人员，也能减少应力集中带来的棱边开裂风险——尤其是用冷轧钢板折弯焊接做这类箱体的时候，直角棱边的焊接应力很容易在后期受震动的时候出现焊缝开裂，圆角过渡能把这类风险降低不少。侧壁上的环形构件不是单纯的装饰件，实际使用中这个位置可以用来粘贴状态标识、安装嵌入式的状态指示灯，也可以作为管线穿入的护口结构，环形的凸起结构刚好能给粘贴的标识提供定位边界，贴标识的时候不用反复对齐，也能避免日常擦拭的时候标识边缘起翘脱落。

　　从安装边界来看，这类箱体的底部一般会预留四个沉头安装孔，用来把箱体固定在工作台架或者设备基座上，设计的时候要注意，安装孔的位置不能太靠近侧壁内侧，不然打沉头孔的时候钻头容易和内壁干涉，也不能太靠外，不然固定螺栓的扳手空间不足，后期拆装会很麻烦。箱体的敞口边缘做了向内的微折边，这个细节很多新手会漏掉，折边的作用一方面是提升敞口位置的结构刚度，避免敞口处受外力碰撞出现变形，另一方面如果需要配套箱盖的话，这个折边刚好能作为箱盖的定位止口，不用额外加装定位条就能让箱盖和箱体贴合紧密。

　　实际选型使用的时候，要根据容纳物的重量调整壁厚，如果是用来收纳重量较大的金属加工零件，壁厚建议选1.5mm以上的冷轧钢板，焊接后做喷塑防锈处理；如果是作为传感器的外置防护壳，用来容纳电路板这类轻质部件，1mm的壁厚就足够满足刚度需求，还能降低整体重量。侧壁的环形构件和箱体本体的连接要注意密封，如果是用在有切削液、粉尘的车间环境，连接位置要打密封胶，避免液体或者粉尘从接缝处进入箱体内部，影响内部元器件或者污染收纳的零件。另外箱体的内部转角位置，焊接后要做打磨处理，不要留焊渣凸起，不然取放零件的时候容易刮伤零件表面，清理箱体内部的时候也不容易积攒杂物。

　　很多人觉得这类简单箱体没什么设计含量，真到车间现场用的时候就会发现，细节上的差异对使用体验影响很大：比如没有折边的敞口用久了容易变形，箱盖盖不严；没有预留环形安装位的箱体，后期装指示灯只能现场开孔，位置歪歪扭扭不说，孔边的毛刺还容易割破线缆；棱边没做圆角的箱体，搬运的时候稍不注意就会磕碰到旁边的设备或者人员。这个结构把这些一线使用中会遇到的问题都考虑到了，没有多余的复杂结构，加工难度低，不管是折弯焊接还是一体冲压都能实现，批量生产的时候成本控制也很有优势，适配的场景也足够多，不管是做收纳、防护还是安装基座，只要尺寸匹配，稍微调整一下细节就能直接用。
