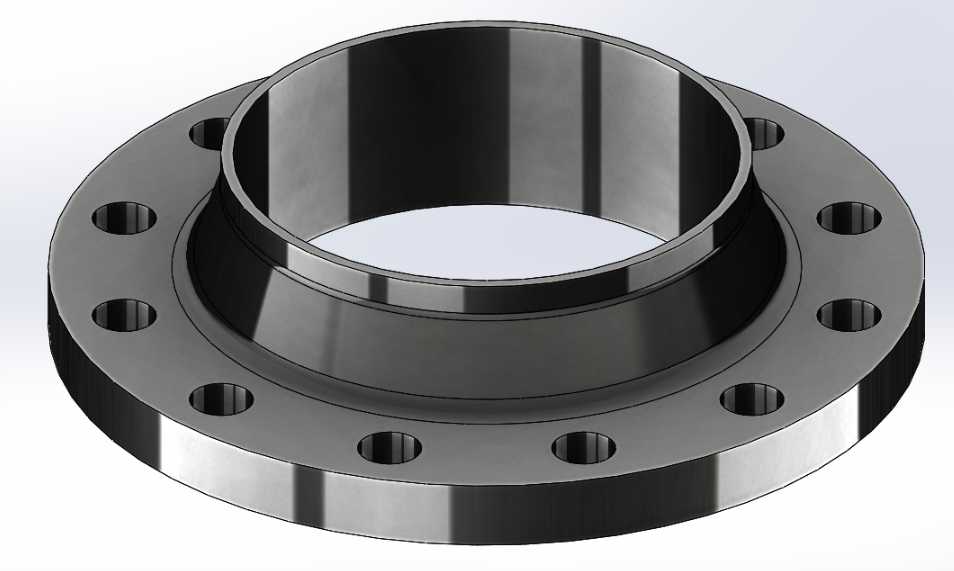

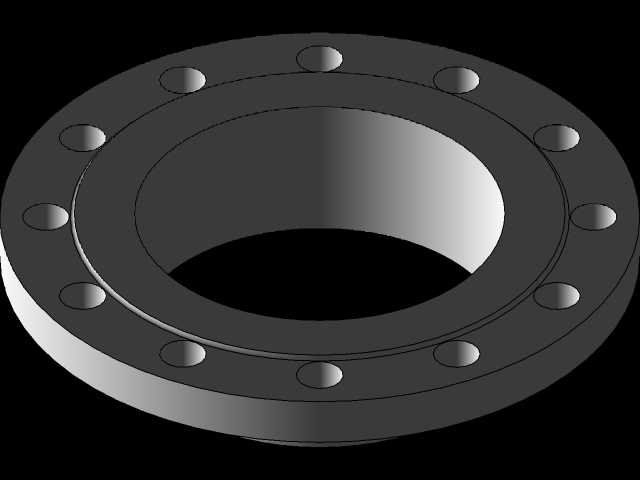

带设计表单PN40压力等级带颈对焊法兰结构

　　在石油化工、市政热力、高压流体输送的管线系统中，带颈对焊法兰是承担管线刚性连接、密封承压的核心连接件，这款PN40压力等级的焊颈法兰，针对中高压工况的长期运行需求做了结构优化，区别于平焊法兰的角接焊缝形式，其颈部的锥形过渡结构能将管线运行时的应力集中点从焊缝位置分散到法兰本体与管壁的过渡段，大幅降低交变载荷下焊缝开裂的风险。从实际应用场景来看，这类法兰常被用在输送蒸汽、高压水、易燃易爆介质的工艺管线上，比如化工装置的反应釜进出口管线、热电厂的主蒸汽支路、城市燃气高压调压站的管段连接位置，这些场景不仅要求法兰能承受40Bar的静态工作压力，还要耐受管线启停时的水锤冲击、温度变化带来的热胀冷缩位移，因此结构设计上的细节直接决定了管线系统的运行可靠性。

　　设计这款法兰时，首先要匹配对应公称通径的管道外径，颈部的内径与对接管道的内径保持一致，避免通径突变造成的介质流阻增大，也能减少介质在变径位置的冲刷磨损；颈部的锥度按照承压等级做了梯度设计，从与管道对接的薄壁端逐步加厚到法兰盘位置，既保证了焊接时的操作空间，也让应力传递路径更平缓，不会出现截面突变带来的应力集中。法兰盘上的螺栓孔采用均布设计，孔位的位置度公差严格控制，保证现场安装时螺栓能顺利穿入，不会出现别劲的情况，密封面的平面度、粗糙度满足高压密封的要求，配合对应的金属缠绕垫片或者金属环垫，能在额定压力下实现零泄漏。

　　从安装边界来看，法兰颈部的高度预留了足够的对焊操作空间，现场焊接时焊工可以顺利完成根部焊道的焊接与探伤检测，不需要额外加工坡口调整；法兰盘的厚度经过刚度校核，在螺栓预紧力的作用下不会发生翘曲变形，保证密封面的受力均匀。螺栓孔的中心圆直径、法兰外径尺寸都匹配对应压力等级的通用安装标准，现场更换时不需要重新调整管线的对接位置，能直接替换同参数的老旧法兰，降低运维改造的工作量。

　　实际选型使用时，需要注意对接管道的壁厚要和法兰颈部的壁厚匹配，避免两者壁厚差过大造成焊接时的未焊透缺陷，同时螺栓预紧时要按照对角顺序逐步加载，避免单侧受力过大造成法兰密封面偏斜。这款带颈法兰的结构自带完整的设计参数表，建模时已经把各尺寸的关联关系做了参数化绑定，调整公称通径、压力等级参数时可以快速生成对应规格的法兰模型，能直接用于管线系统的装配建模、应力仿真分析，也能作为生产加工的尺寸参考，减少设计人员重复建模的工作量。在管线装配的三维布局中，这类标准件的参数化模型能大幅提升装配效率，设计人员只需要选定对应压力等级和通径的法兰，就能直接和管道、阀门、泵体等设备的接口完成装配配合，不需要反复核对安装尺寸，也能在装配阶段提前检查螺栓操作空间是否足够、法兰和周边管线构件是否存在干涉，避免现场安装时才发现尺寸冲突的问题。

　　不同于低压工况使用的平焊法兰，这款PN40等级的焊颈法兰在颈部与法兰盘的过渡位置做了圆弧过渡处理，进一步降低应力集中系数，在承受管线振动、压力波动的工况下，疲劳寿命比普通平焊法兰高出数倍。密封面位置没有额外的凸台结构，属于突面密封形式，适配绝大多数中高压工况的密封垫片选型，不需要定制特殊规格的垫片，降低现场运维的备件成本。法兰的所有安装尺寸都遵循通用的行业标准，不管是和国产管线阀门对接，还是和进口设备的法兰接口连接，都能保证尺寸匹配，不会出现安装错位的问题。在做管线系统的应力分析时，这个模型的颈部过渡结构、法兰盘厚度都和实际产品一致，仿真得到的应力分布、变形量数据能直接指导管线支吊架的布置，保证整个管线系统在长期运行中的结构稳定性。
