热塑性塑料平页式工业合页结构设计

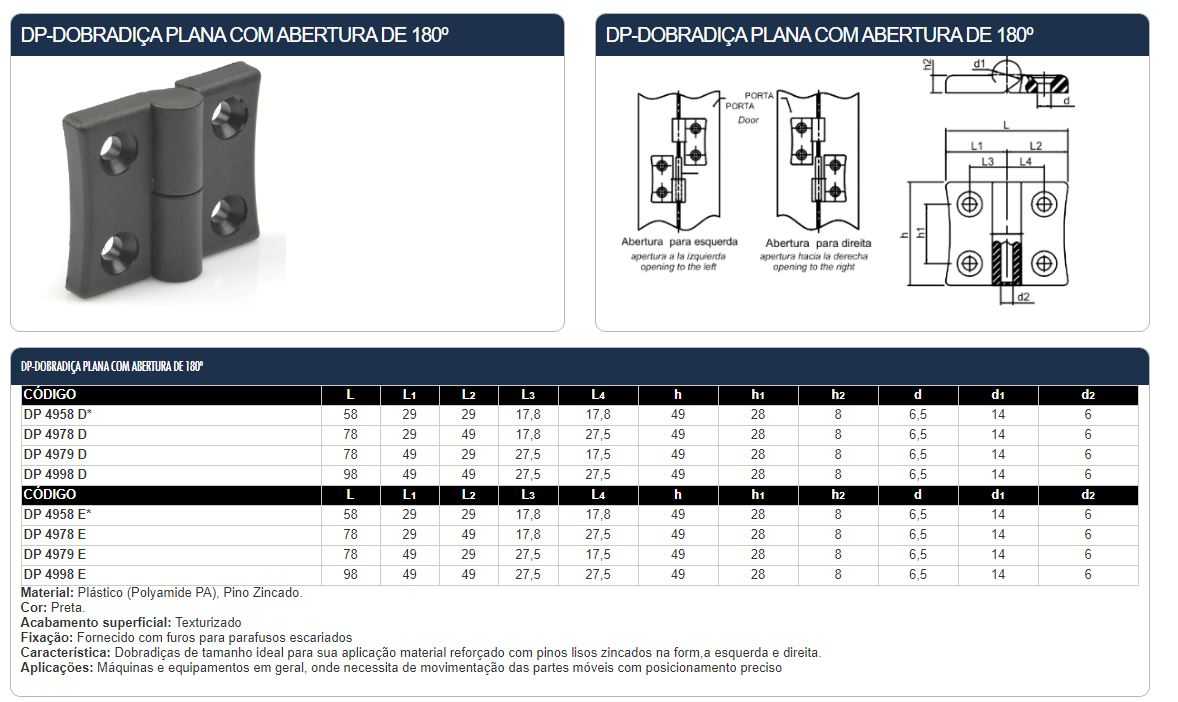

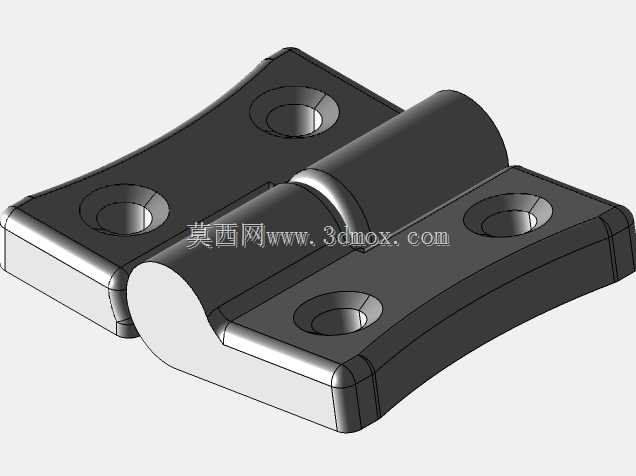

　　这类热塑性材质的平页铰链，在轻工设备、仪器仪表外装、小型非金属设备舱门、实验室器具护罩上的应用占比不低，相比金属冲压合页，它的自重更轻，和同材质的塑料壳体装配时不会出现电化学腐蚀问题，也不需要额外做表面防锈处理，在有弱腐蚀介质、潮湿非长期浸泡的工况下适配性更好。从结构设计逻辑来看，这款铰链采用对称式双页片布局，每页片上设置两个沉头安装孔，孔位的沉头深度刚好适配常用的十字盘头塑料螺丝或者自攻螺钉，安装后螺钉头不会突出页片表面，避免干涉门体开合过程中的剐蹭问题。页片的边缘做了均匀的圆角过渡，没有尖锐的直角棱边，一方面是注塑成型时可以减少应力集中，避免冷却过程中边角位置出现缩痕、缺料的成型缺陷，

　　另一方面在装配和后期维护时也能减少操作人员被锐边划伤的风险。中间的铰接转轴部分采用全包式卷边结构，转轴和页片是同材质一体注塑成型？不对，仔细看结构，卷边内部是贯穿的销轴腔，实际生产时会穿入金属或者同材质的圆柱销轴，保证铰接转动的同轴度，卷边的配合间隙控制在0.1-0.15mm区间，既不会因为间隙过大出现门体晃动，也不会因为间隙过小导致转动卡滞，在常温环境下长期开合也不会出现抱死的问题。安装边界方面，两个页片完全展平的时候，整体的平面轮廓是带圆弧端的矩形，每页片的两个安装孔中心距和页片宽度的比例经过匹配，安装到厚度2-5mm的塑料板、复合板材上时，孔位距离板材边缘的距离大于螺钉公称直径的3倍，不会因为安装受力导致板材边缘开裂。

　　页片的厚度是均匀的，整体做了等壁厚设计，壁厚值控制在2.5mm左右，这个厚度对于常用的PP、PA66等热塑性工程塑料来说，注塑时的流动性足够，冷却收缩均匀，不会出现表面缩坑，同时页片的抗弯强度可以满足单组合页承受10kg以内的门体载荷，常规的仪器护罩、小型设备检修门使用两组合页就可以满足承重需求。开合角度上，这款合页可以实现0-180度的自由转动，没有额外的角度限位结构，适配需要完全翻开的舱门场景，比如小型检测设备的上开盖、仪表箱的侧开门，转动过程中两个页片的贴合面没有多余的凸起，转动到极限位置时是页片端面贴合限位，不会出现铰接部分的硬碰撞。在实际选型的时候，要注意这类塑料铰链不适合用在有大载荷冲击、长期高温超过80摄氏度的工况，

　　也不适合作为重型金属门的连接件，它的优势在于和塑料壳体的适配性、绝缘性、耐弱腐蚀性能，在食品加工设备的外护罩、医疗检测仪器的舱门、户外非金属配电箱的门体连接上，比普通金属合页的维护成本更低，不需要定期做防锈涂漆，自重轻也能降低门体整体的负载，减少长期开合导致的页片变形。建模的时候要注意，沉头孔的锥角要和选用的螺钉头锥角匹配，通常是90度沉头，卷边部分的同轴度公差要控制在0.05mm以内，不然穿销轴的时候会出现错位，页片和卷边的连接位置做了R0.8的过渡圆角，减少应力集中，提升反复开合的抗疲劳寿命，避免长期转动后连接位置出现断裂。另外页片的安装面是完全平整的，没有做防滑筋结构，因为塑料件装配的时候，依靠螺钉的预紧力就可以保证固定，不需要额外的防滑结构，平整的安装面也能和被连接件完全贴合，不会出现安装后页片翘曲的问题，保证开合的顺畅度。
