皮诺康莫拉式球面推球检测触头结构

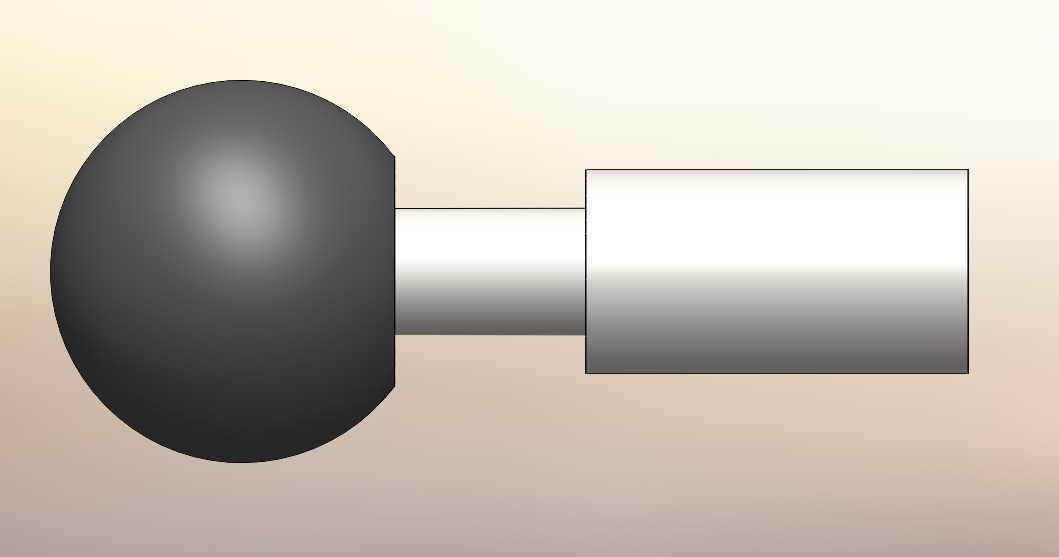

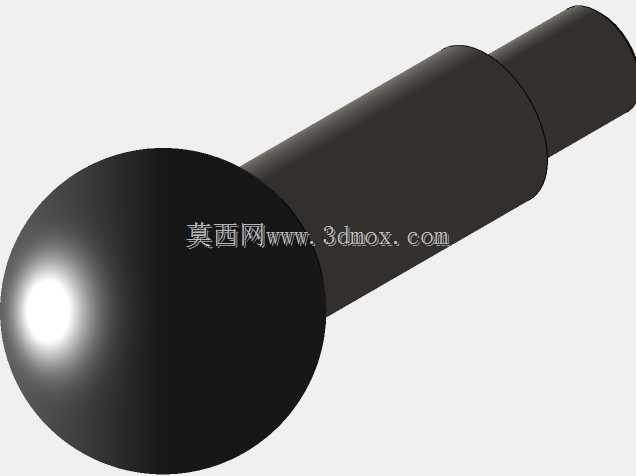

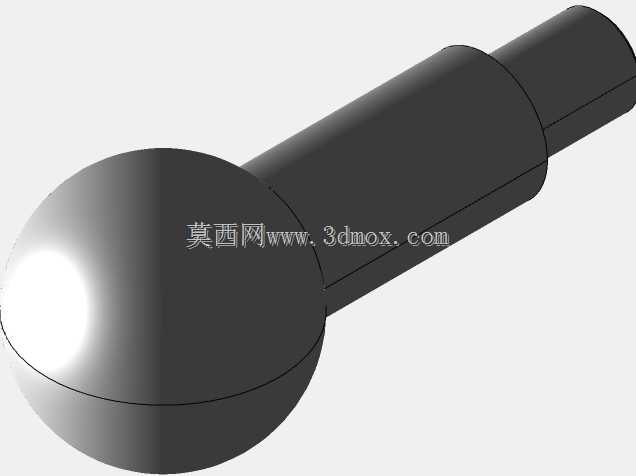

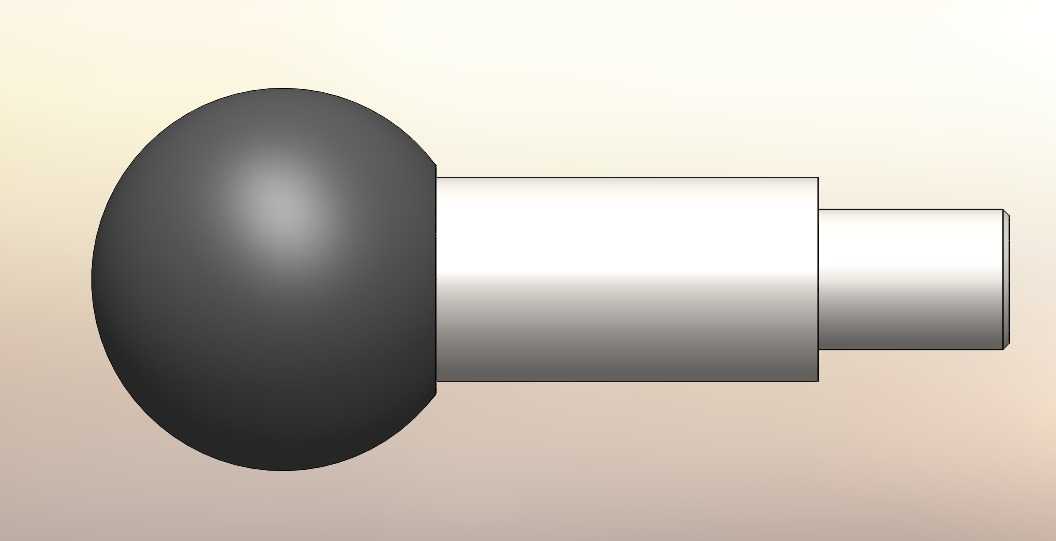

　　这类带杆球面推球结构，常作为接触式传感检测的末端执行触头使用，在精密位移检测、位置触发、工件形位公差触碰测量场景中应用广泛，尤其适配小行程接触触发类检测工位，能在接触被测工件时通过球面的无方向性，规避触头旋转角度带来的接触点偏移误差，保证触发信号的一致性。从结构设计来看，端部采用整球面成型，球面与杆身采用平滑过渡的轴肩衔接，杆身做了多级阶梯轴设计，不同直径的轴段分别承担安装定位、行程限位、导向滑移的功能，靠近球面的大直径轴段可作为安装时的轴向定位面，贴合安装座的端面后能保证触头伸出长度的一致性，后续的小直径轴段可适配复位弹簧的内孔导向，保证触头在受压滑移过程中不会出现径向偏摆，避免卡滞问题。设计时球面的圆度公差需要控制在微米级，

　　保证任意角度接触被测面时，接触点到杆身轴线的径向距离一致，不会因为接触角度变化导致触发位置出现偏差，杆身的各段同轴度也需要严格管控，避免装配后触头在导向孔内出现别劲现象，影响往复动作的顺畅度。安装边界方面，杆身的最大直径段决定了安装座的开孔最小尺寸，需要预留0.02-0.05mm的间隙保证滑移顺畅，球面的直径决定了触头的最小接触触发力对应的接触面积，针对软质被测工件可以适当增大球面直径，降低接触压强避免划伤工件表面，针对硬质高精度检测场景则可以适当减小球面半径，提升接触点的位置分辨率。这类触头在实际使用时，通常会搭配复位弹簧安装在传感主体内部，当球面接触到被测工件产生位移时，会触发内部的敏感元件输出电信号，

　　杆身末端的轴段可以用来固定磁钢或者触发挡片，配合霍尔元件或者光电元件实现非接触式的信号触发，避免机械触点的磨损问题，提升长期使用的可靠性。在自动化装配线的工件到位检测、精密夹具的工件夹持确认、三坐标测量机的接触测头适配场景中，这类结构的触头都能稳定发挥作用，相比平头或者尖头触头，球面结构不会因为工件表面的微小倾斜出现接触滑移，也不会因为尖锐端部划伤工件的精加工表面，同时整周球面的设计允许触头在一定角度范围内倾斜安装，依然能保证触发位置的精度，降低安装调试时的同轴度要求。设计建模过程中，球面与杆身的过渡位置需要做微小的圆角处理，避免热处理或者受力时出现应力集中，导致杆部从球面根部断裂，

　　多级轴的轴肩位置需要根据安装需求设计退刀槽或者越程槽，保证机加工时各轴段的尺寸精度和表面粗糙度能达到设计要求，杆身的表面粗糙度需要控制在Ra0.8以下，降低与导向孔之间的摩擦阻力，保证触头动作的响应速度，球面部分可以根据使用需求做硬化处理，提升表面耐磨性能，延长长期反复接触的使用寿命。
