角式旁路压差调节阀门结构设计

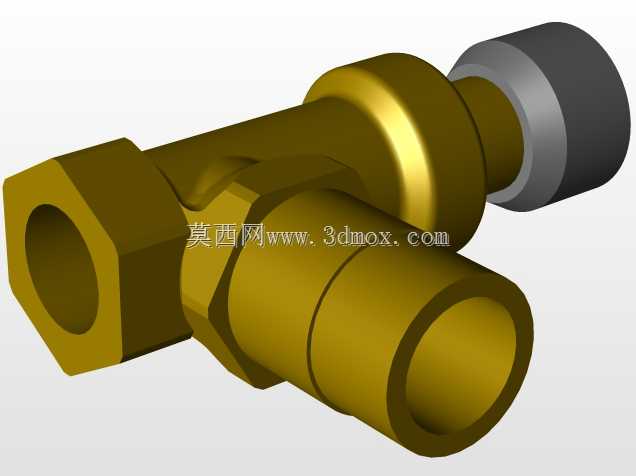

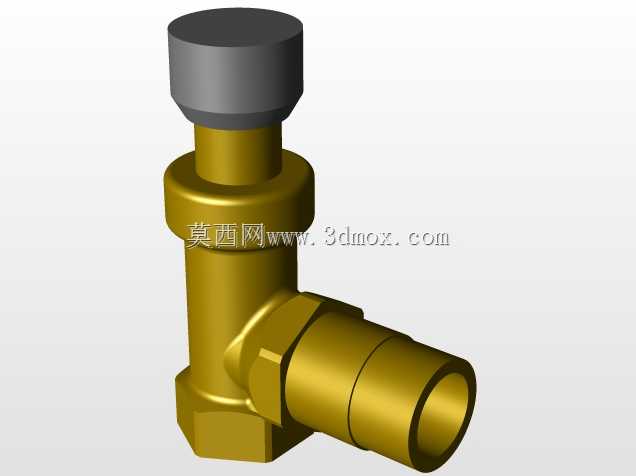

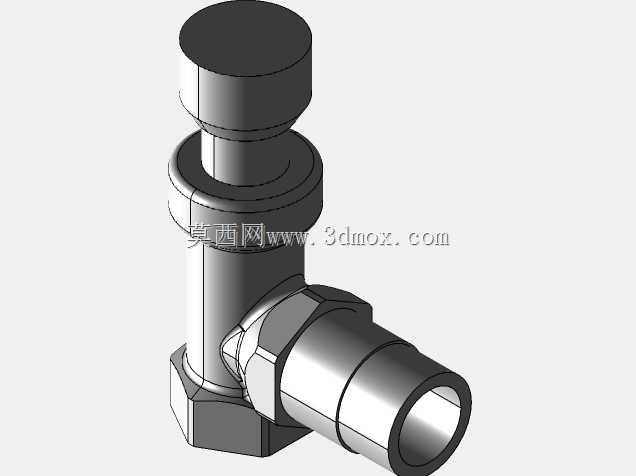

　　在工业流体输送管路系统中，旁路压差阀的应用场景覆盖了化工流体输送、暖通空调水循环、小型液压动力单元、制冷机组冷媒回路等多个领域，核心作用是在主通路流量或压力出现波动时，通过旁路分流维持管路前后压差稳定，避免主阀件因压差过大出现气蚀、密封面冲蚀，或是后端执行元件因压力超差出现动作失准。这款角式结构的旁路压差阀，在布局上采用90度角式流道设计，相比直通式阀件更适合管路转角位置的安装，不需要额外加装弯头转接，能有效减少管路接头数量，降低潜在的泄漏点风险。从结构设计逻辑来看，这款阀件的顶部设置了圆柱形调节端盖，端盖下部与阀杆衔接的位置做了阶梯轴式的定位结构，装配时可以通过端盖的旋合深度调节阀芯的初始预紧力，从而设定旁路开启的压差值，

　　端盖外表面做了滚花防滑处理，现场调试时不需要专用工具就能手动完成初步压力标定，后期维护时也能快速拆卸检查内部密封件状态。阀身主体采用黄铜材质锻造成型，流道内壁做了精整处理，流阻系数控制在较低区间，当流体从下部垂直入口进入阀腔后，能顺着平滑的流道转向从水平侧出口流出，不会在阀腔内部形成明显的涡流区，减少流体对阀体内壁的冲蚀磨损，同时也能降低流体通过时的噪音水平。在安装边界尺寸上，这款阀件的下部入口采用外螺纹连接结构，螺纹规格适配常规小通径工业管路的连接标准，水平侧出口采用插焊式连接结构，适合与紫铜管、薄壁不锈钢管直接焊接固定，整体安装占用空间小，垂直方向总高度适配紧凑型管路布局，水平方向伸出长度不会与周边并行管路产生干涉，

　　阀身中部的六角结构可以在安装时用普通扳手夹持固定，避免拧紧管路接头时阀身跟着转动导致密封面错位。从功能特性来看，这款阀件的内部阀芯采用锥面密封结构，当进出口压差低于设定值时，锥面在弹簧预紧力作用下紧贴阀座密封面，旁路处于完全关闭状态，不会出现内漏影响主通路流量；当进出口压差超过设定阈值时，流体压力克服弹簧力推动阀芯上移，旁路通道开启，高压侧流体通过旁路回流到低压侧，直到压差回到设定区间后阀芯自动回位关闭，整个动作过程不需要外接动力源，完全依靠管路自身压差驱动，可靠性更高，也不需要额外铺设控制线路。在实际选型应用中，这款阀件适配的流体介质包括清水、液压油、低压冷媒、无腐蚀性化工流体，工作温度区间覆盖常规工业环境的-10℃到120℃，

　　不需要额外加装保温伴热结构就能满足多数常温工况的使用需求。设计过程中针对阀件的受力薄弱点做了结构强化，阀身转角位置做了圆弧过渡处理，避免应力集中导致长期承压后出现开裂，阀杆与阀体配合的位置设置了双道O型圈密封，一道负责阻隔流体外漏，一道负责阻挡外界粉尘杂质进入阀腔内部磨损密封件，有效提升了阀件的无故障运行周期。在三维建模过程中，所有配合面的尺寸公差都按照机械设计标准做了对应设定，螺纹配合采用H7/g6的间隙配合，密封面的粗糙度要求控制在Ra1.6以下，保证密封性能的同时也不会因为加工精度要求过高提升制造成本，整体结构拆解后零件数量少，没有复杂的异形曲面结构，常规的车削、铣削加工就能完成所有零件的生产，装配工序简单，适合批量加工制造。
