卧式多接口传感检测罐体结构设计

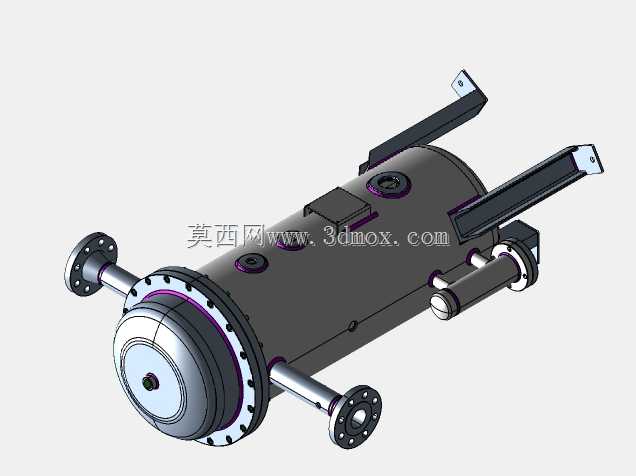

　　这款卧式布置的传感检测罐体，在工业现场多承担流体介质参数在线采集的核心载体功能，常见于化工流程的管线旁路、小型实验台架的介质循环回路、水处理单元的水质监测段这类场景，区别于大容积储运罐体，它的核心作用是为各类传感检测元件提供稳定的安装腔体，让流经腔体的介质能够充分接触检测探头，同时兼顾管路串接的密封性与结构强度。从结构设计逻辑来看，整体采用圆柱筒体加两端凸形封头的经典承压结构，这种构型能在同等壁厚条件下承受更高的内部介质压力，避免矩形腔体带来的应力集中问题，筒体上预留的多个接口并非随意布置：两端沿筒体轴向伸出的带法兰接口，是用来串接在工艺主管路中，让介质能够顺畅流过腔体内部，法兰采用凸面带颈结构，密封面的平面度、

　　螺栓孔的位置度都严格匹配通用管路法兰标准，现场安装时不需要额外加工转接件，直接和同通径的工艺管道对接即可。筒体侧面径向伸出的两个小通径法兰接口，是用来安装压力、温度类的插入式传感器，接口的内孔尺寸匹配常规工业传感器的安装螺纹，安装时探头伸入腔体内部的深度经过测算，刚好处于介质流束的稳定区域，不会贴壁也不会处于流场死角，保证检测数据的准确性。筒体顶部设置的两个小尺寸凸台接口，可用来安装排气阀或者取样阀，设备初次投用的时候可以通过顶部接口排净腔体内的空气，避免气塞导致介质无法充满腔体，影响检测精度，日常运维时也可以通过这个接口提取腔体内的介质样本做离线比对校验。筒体上方的方形安装盒，是用来放置信号变送模块的腔体，

　　内部预留了走线槽和安装螺柱，传感器的信号线可以通过筒体上的密封过线孔接入盒内，避免信号线外露在工业现场被油污、粉尘侵蚀，盒盖和盒体之间设计了密封槽，安装橡胶密封条后可以达到IP65的防护等级，适配多粉尘、有少量喷淋的工业现场环境。筒体外部斜向伸出的两个支臂结构，是设备的安装固定支架，支臂末端的安装孔位做了长圆孔设计，现场安装时可以根据安装基座的实际孔位偏差做小范围调整，不需要重新打孔攻丝，支臂和筒体之间采用焊接连接，焊后做去应力处理，避免长期使用后焊接位置出现应力开裂，支臂的受力角度经过校核，当腔体充满介质时，两个支臂的受力均匀分布，不会出现单侧过载的情况。从安装边界来看，设备整体采用卧式布置，安装时需要保证筒体轴向水平，

　　偏差控制在千分之二以内，避免介质在腔体内出现偏流，两端主接口的中心高和对接管路的中心高偏差不能超过2mm，否则强行对接会给法兰密封面带来额外的安装应力，容易出现泄漏问题；侧面的传感器接口预留了足够的操作空间，安装传感器时扳手的活动半径不会被周边结构干涉，顶部的接线盒开盖操作空间也做了预留，后期运维更换模块不需要拆卸整个设备。设计过程中还考虑了介质兼容性，腔体内部的所有和介质接触的面都做了圆弧过渡，没有直角死角，避免介质残留结垢，长期使用后也不会因为杂质堆积影响传感器的检测精度，筒体壁厚根据常用的1.6MPa工作压力做了强度校核，配合法兰的额定压力等级，能够覆盖绝大多数低压流体检测场景的使用需求，支臂的安装高度也做了优化，既保证罐体底部和安装基座之间留有足够的间隙，避免积液腐蚀筒体底部，也不会因为整体高度过高导致设备重心不稳，出现运行振动的问题。
