3/4英寸多通路蒸汽控制阀结构设计

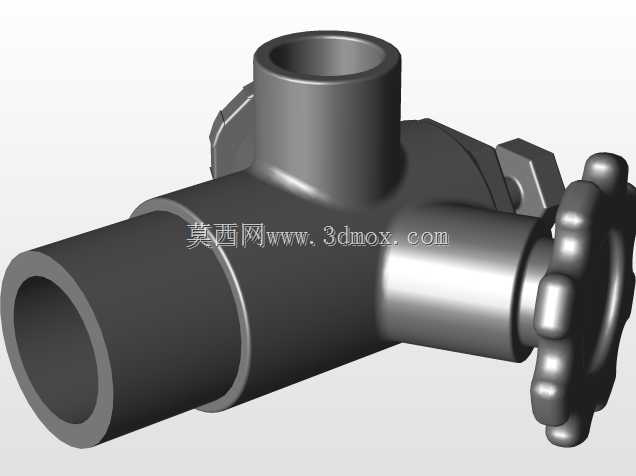

　　这款3/4英寸规格的多通路蒸汽阀，主要面向中小型蒸汽管路系统的流体切换与调控需求，常见应用场景包含食品加工生产线的蒸汽分路供给、小型化工试验装置的介质流向切换、商用洗涤设备的蒸汽管路分配，以及暖通空调系统里的支路蒸汽通断控制，相比单通路截止阀，它能在单个阀位上实现三路介质的通断与流向调整，大幅减少管路中接头、弯头的使用数量，降低蒸汽管路的泄漏点风险。从实际使用的角度看，这类阀件在蒸汽工况下长期工作，首先要解决的是密封可靠性问题，设计时在阀杆与阀体的配合位置预留了填料函的安装空间，可适配石墨或聚四氟乙烯填料，满足150℃以内饱和蒸汽的密封要求，避免阀杆位置出现跑冒滴漏。阀体的三个接口均采用标准管螺纹设计，公称通径对应3/4英寸，

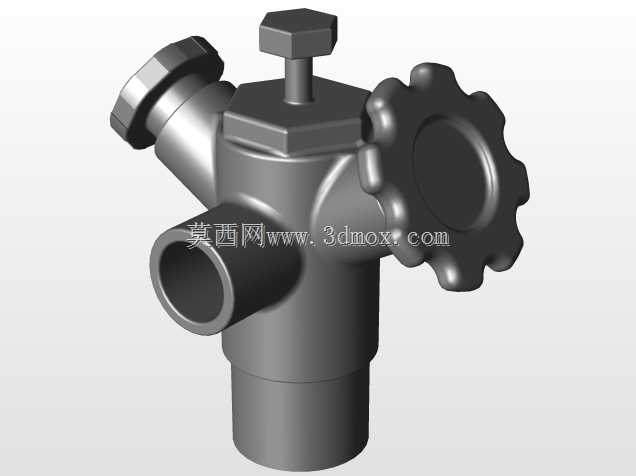

　　接口的同轴度公差控制在0.1mm以内，安装时可直接与同规格的镀锌钢管或不锈钢管螺纹配合，不需要额外加装转换接头，安装边界上，阀体主体的垂直高度控制在120mm以内，手轮的最大回转半径为70mm，侧面调节旋钮的突出长度为35mm，在密集排布的管路中预留出足够的操作空间，不会出现手轮转动时与相邻管路干涉的问题。手轮采用花边式防滑结构，表面做了圆弧过渡处理，操作人员佩戴劳保手套操作时也能稳定施力，不需要借助额外的扳手即可完成开度调整，顶部的六角调节结构则用于辅助整定阀瓣的初始密封压力，在长期使用出现密封面磨损时，可通过调整该位置的压紧量补偿磨损量，延长阀件的整体使用寿命。阀体的流道设计采用等径过渡结构，三个通路的流道截面积保持一致，

　　避免介质在阀腔内出现节流扩压导致的压力损失，蒸汽通过阀腔时的局部阻力系数控制在2.3以内，相比直角式截止阀的流阻降低约40%，能减少蒸汽输送过程中的能耗损失。在建模过程中，所有配合面的尺寸公差都按照机械设计手册的推荐值选取，螺纹配合采用H7/g6的间隙配合，阀瓣与阀座的密封面粗糙度要求达到Ra1.6，保证金属密封面的贴合度，阀体的壁厚按照1.6MPa的公称压力进行计算，最小壁厚不小于5mm，满足低压蒸汽管路的强度要求，同时在阀体的六角结构位置预留了扳手夹持位，安装时可以用普通活动扳手固定阀体，避免转动管路时阀体跟转导致的密封填料损坏。这类多通路阀的结构集成度高，相比用两个三通加两个截止阀实现的同功能管路组合，

　　整体占用的安装空间减少60%以上，管路组装的工时也能缩短一半，在对安装空间有严格限制的小型设备上应用优势明显，比如在立式蒸汽灭菌器的内部管路中，单个该阀即可实现蒸汽进气、排气、安全阀旁路的三个通路控制，不需要在狭小的设备腔体内排布多个阀件，降低设备内部管路的布局难度。设计时还考虑了日常维护的便利性，阀盖与阀体采用螺纹连接结构，不需要专用工具即可拆卸，定期维护时可以直接拆开阀盖检查内部阀瓣的磨损情况，更换密封填料时也不需要将整个阀体从管路上拆下，大幅降低后期的维护工作量。从流体控制的功能上看，该阀可以实现两个独立的通断控制，侧面手轮控制主通路的开度，顶部旋钮控制旁路的通断，操作人员可以根据工艺需求灵活调整蒸汽的流向与流量，比如在蒸煮设备升温阶段打开主通路大流量供汽，保温阶段调小主通路开度，需要排冷凝水时打开旁路通路，单个阀件即可完成多个操作需求，减少操作人员在多个阀件之间来回切换的操作步骤。
