VCE-200型液化气汽化器结构设计

　　在中小流量液化石油气供气系统的现场改造项目里，经常会遇到钢瓶组自然气化能力不足、冬季液相抽残困难、供气压力波动影响后端燃烧设备稳定性的问题，这款VCE-200规格的汽化装置，就是针对200kg/h级别的液相液化气强制气化场景设计的核心设备，适配餐饮集中供气、小型工业炉窑燃气配套、分布式燃气调压站这类对气化稳定性有要求的工况，能避免环境温度降低时自然气化量不足导致的钢瓶结霜、供气压力掉压、燃烧不充分等实际工程问题。

　　从结构设计逻辑来看，整套装置采用立式圆柱形承压罐体作为主体，底部设置三支支腿式支撑结构，支腿的安装孔位预留了足够的地脚螺栓固定空间，支腿高度经过核算，既保证罐体底部排污、出料接口有足够的操作空间，也能避免罐体直接接触地面带来的腐蚀风险，整体安装边界控制紧凑，不需要额外搭建大型设备基础，在现有供气站房内改造时，对场地空间的适配性较强，不需要大幅调整原有管线布局。罐体顶部的接口布局做了分区设计：气相输出接口、安全泄压接口、液位检测接口、温度传感接口沿罐顶圆周均匀排布，避免管线安装时出现干涉，侧面设置的两组手阀接口分别对应液相进料与排污操作，手轮位置的操作高度符合人体工程学要求，日常巡检操作时不需要登高或者俯身过度。

　　设备的功能实现逻辑围绕液化气液相强制气化的核心需求展开：液相液化气从下部接口进入罐体内部的换热腔，通过内置的换热结构吸收热量完成气化，气化后的气相介质经过顶部的气液分离结构脱除夹带的液滴后，从气相输出接口送入后端调压管网，避免液相介质进入燃气管网造成液击风险。罐体侧面设置的温度与压力检测接口，可以直接配套现场仪表，实时监控罐内介质的工作状态，当气化量不足或者温度异常时，运维人员可以第一时间发现工况波动。顶部设置的调压与安全组件集成在罐体上部，不需要额外在管线上单独设置大型安全阀组，减少了现场管线焊接的工作量，也降低了外接管线的泄漏点数量。

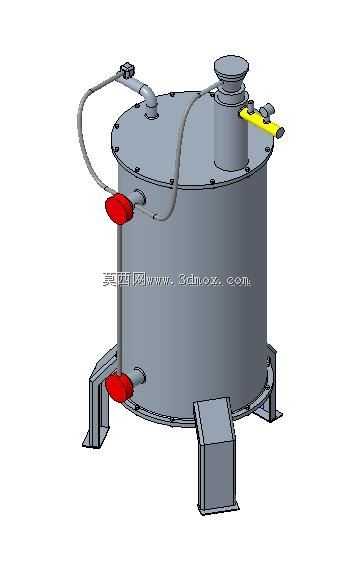

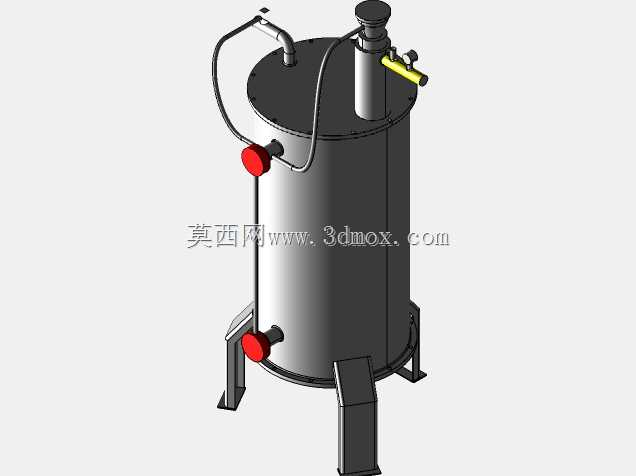

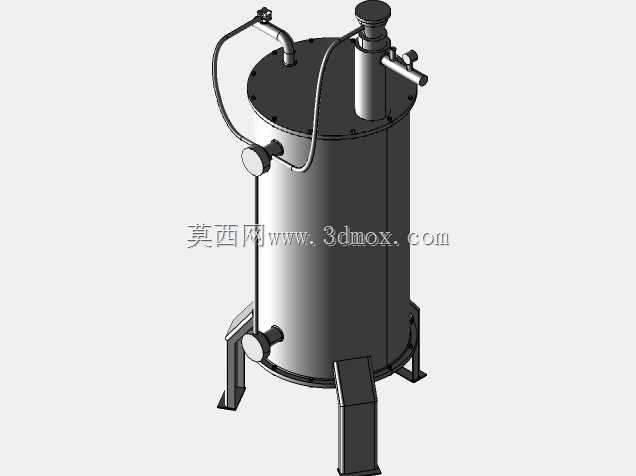

　　建模过程中对设备的安装边界做了精准还原：罐体的外径、总高度、支腿的跨距、各个接口的法兰尺寸与伸出长度都按照实物等比例绘制，管线建模时考虑了现场安装的操作空间，顶部连接的金属软管走向做了合理的弯曲半径处理，避免出现折弯死结影响介质流通。侧面的黄色手柄阀门是液相进料的控制部件，红色手轮分别对应排污与紧急切断功能，不同颜色的手轮做了区分，方便运维人员快速识别阀门功能，减少误操作的概率。罐体底部的支腿做了加强筋处理，在满液状态下的结构强度经过校核，不会出现支腿变形或者罐体倾斜的问题。

　　在实际选型应用中，这款设备可以直接对接低压液化气钢瓶组的液相出口，不需要额外配置增压泵，依靠钢瓶自身的静压就能将液相送入汽化器，适配没有外接电源的简易供气站点，也可以搭配电加热或者热水换热系统，在低温环境下保证稳定的气化能力。设备的气相出口压力稳定，能够为后续的调压、计量、燃烧设备提供稳定的气源，避免因为气化量不足导致的燃烧设备熄火、回火等安全隐患。建模时对各个部件的装配关系做了完整还原，包括法兰的密封面结构、螺栓的排布位置、阀门的连接方式，结构设计人员可以直接参考这个模型完成站房的管线排布设计，不需要反复核对设备的外形尺寸与接口位置，能够有效减少现场安装时的管线错配、接口不对中等问题。
