1/4英寸多通路GLP分流阀结构设计

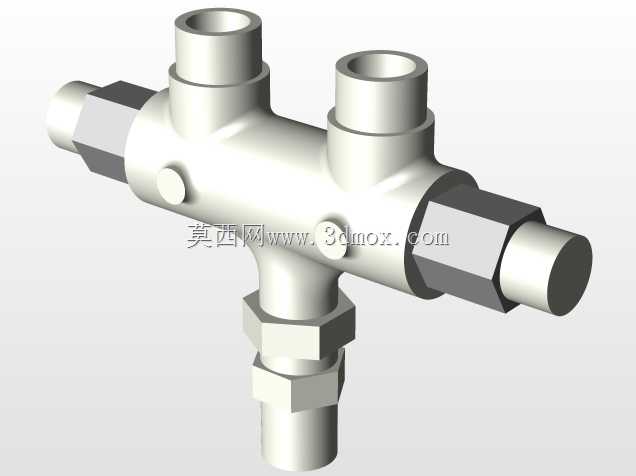

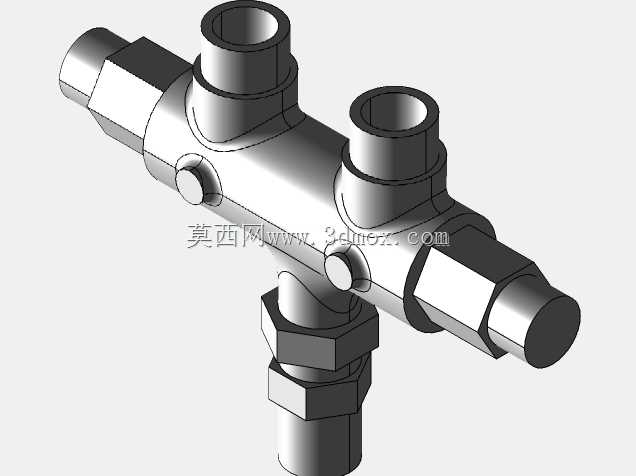

　　这款多通路分流阀主要面向小型燃气供给、低压流体分流的应用场景，常见于商用厨电多灶头供气管路、实验室气路分送、小型气动系统支路分配这类需要单路输入、多点输出的流体输送环节，适配1/4英寸标准管路通径，可同时为四个下游支路提供介质输送通路，减少管路中三通、接头的堆叠使用，降低管路泄漏点数量。从结构设计来看，主体采用一体化锻压成型的流道基体，避免多段拼接带来的结构强度短板，内部流道做了圆弧过渡处理，没有直角突变的流道截面，能有效降低介质流经时的局部阻力，减少压力损失，对于低压燃气、压缩空气这类对压损敏感的输送场景，能保证各支路输出压力的一致性。阀体两端设置了外螺纹连接端，搭配六角锁紧螺母结构，安装时可以通过扳手卡持螺母位完成紧固，

　　不会因为拧动管路造成阀体整体偏转，也能避免阀体表面被扳手划伤影响防腐性能；阀体下方设置了主输入通路，同样采用双螺母锁紧的结构，安装时可以先将阀体固定在安装支架或者设备面板上，再分别连接上下游管路，安装顺序不受管路排布限制，适配紧凑安装空间内的装配需求。顶部两个输出通路、侧向两个输出通路的接口位置做了等高度差排布，相邻接口之间预留了足够的扳手操作空间，连接管路接头时不会出现工具干涉的问题，不需要额外调整管路角度就能完成所有接口的紧固操作。阀体上预留的两个圆形工艺凸台，是加工流道时的工艺封堵位，设计时将凸台位置设置在阀体非安装面，不会影响管路连接和阀体固定，后期如果需要加装压力检测接点，也可以直接在凸台位置加工内螺纹安装测压接头，

　　不需要破坏阀体主流道结构。从安装边界来看，阀体整体沿主通路轴向的总长度控制在常规1/4英寸阀门的1.5倍范围内，垂直方向的高度不超过120mm，侧向突出的接头部分最大宽度不超过90mm，在设备内部排布管路时，不需要为其预留过大的安装空间，能适配现有多数小型气路设备的管路安装间距。密封结构方面，所有螺纹连接端都设计了标准的密封锥面，配合管路接头的密封端面可以实现金属硬密封，也可以适配生料带、密封胶这类常用管路密封方式，不需要额外定制密封件，后期维护更换时可以直接采用标准管路配件，降低运维成本。阀体表面做了钝化处理，能适应厨房潮湿环境、实验室轻度腐蚀环境下的使用需求，不会因为长期接触水汽出现表层锈蚀脱落的问题，

　　流道内部的粗糙度控制在Ra3.2以内，减少介质杂质在流道内的附着堆积，长期使用也不会出现流道堵塞的问题。在结构建模过程中，所有接口的螺纹尺寸、六角螺母的对边宽度都严格遵循1/4英寸管路配件的通用标准，和市售的标准管路接头、快插接头可以完全互换，不需要定制专用连接件；建模时对所有棱角位置都做了R0.5的倒圆角处理，既避免加工过程中出现应力集中导致阀体开裂，也能防止安装操作人员被锐边划伤。这款阀件的流道设计采用了等流量分配思路，四个输出支路的流道截面积和主输入通路的截面积保持合理配比，不会出现某一支路流量过大、其余支路流量不足的问题，在额定工作压力下，各支路的流量偏差可以控制在5%以内，能满足多灶头同步供气、多气动元件同步供气的使用需求。
