多段阶梯式带键槽传动车轴结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:569328
  • 多段阶梯式带键槽传动车轴结构

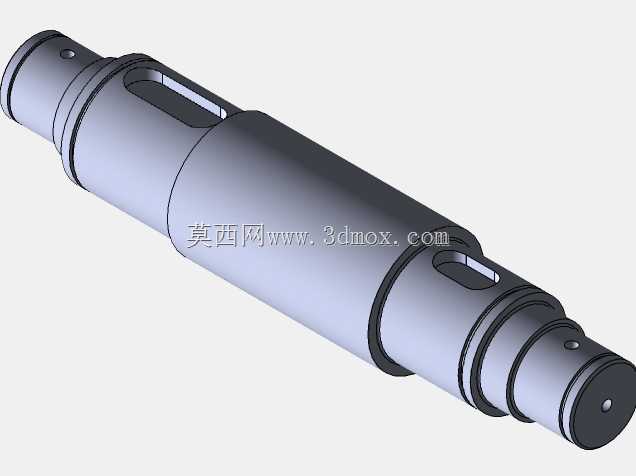

  这款阶梯式车轴是传动系统里的核心回转承载部件,日常在中小型传动设备、输送辊组、精密仪器传动模组里都能见到它的应用,主要作用是承接动力输入端的扭矩,同时支撑轴上安装的齿轮、带轮、轴承等回转零件,保证整套传动链路的回转精度与承载稳定性。从结构设计来看,整根轴采用多段阶梯变径的布局,不同轴段的直径差是按照装配顺序、零件定位需求来设定的,轴肩位置直接作为轴承、传动件的轴向定位面,不需要额外加装定位套就能完成零件的轴向限位,能减少装配时的零件数量,也能避免额外定位件带来的累积装配误差。轴身上加工的两处键槽是扭矩传递的核心结构,对应安装平键来连接轴上的传动零件,键槽的宽度、深度以及在轴段上的位置,都是匹配对应标准件规格设计的,

  键槽的侧壁做了退刀结构,能保证平键装配时完全贴合,不会出现键侧悬空导致的应力集中问题,在传递额定扭矩时不会出现键连接松动、滚键的故障。轴的两端都加工了中心孔,作为轴类零件加工时的定位基准,不管是车削外圆、磨削精加工还是后续的动平衡校正,都以两端中心孔作为统一基准,能保证各段轴颈的同轴度要求,让轴在高速回转时不会出现偏摆振动。两端最外侧的小直径轴段是轴承安装位,直径公差按照轴承内圈的配合要求设计,采用过渡配合的公差带,既方便轴承压装,又能保证轴承内圈和轴颈同步回转,不会出现跑内圈的磨损问题。靠近轴端的位置加工有径向的小孔,是用来安装锁紧挡圈或者定位销的,装配完成后可以对轴承内圈或者端部的传动件做轴向锁紧,

  防止设备运行过程中零件受轴向力窜动。整根轴的外形尺寸边界是按照配套设备的安装腔体空间设计的,最大直径的轴段位置是轴的主体承载段,对应安装大规格的传动轮,轴段长度匹配传动轮的轮毂宽度,两端的轴承安装位间距对应设备腔体里两个轴承座的跨距,安装时不需要额外调整垫片就能满足装配间隙要求。设计这类轴的时候,首先要核算轴的最小直径,根据传递的额定扭矩、支撑跨距计算轴的抗弯、抗扭强度,确定各段轴径的基础尺寸,再结合装配顺序规划阶梯的位置,要保证装配时零件能从轴端顺利套入,不会出现轴径大于零件内孔无法装配的问题。键槽的位置要避开轴肩的应力集中区域,键槽的端部要做圆角处理,减少轴受交变载荷时的应力集中断裂风险。轴上所有的过渡轴肩位置都加工了圆角过渡,

  圆角半径按照对应轴段的直径比例设定,避免直角轴肩带来的应力集中,提升轴的疲劳强度。在实际设备运行中,这类轴的转速通常在每分钟数百转到数千转区间,对轴的回转精度要求较高,所以各轴颈的圆柱度、同轴度形位公差都有严格要求,精加工时需要采用磨削工艺来保证表面粗糙度,让轴承安装位的表面粗糙度满足轴承的装配要求,减少轴承运行时的磨损。这类轴的应用场景不局限于单一设备,在小型输送线的辊筒传动、精密检测仪器的回转工作台、小型减速机的输出轴位都可以适配,只要匹配对应的轴径、键槽规格和安装跨距,就能直接替换使用,结构通用性较强。在三维建模过程中,这类轴的建模需要注意各段轴径的尺寸公差配合,键槽的对称度要求,以及轴肩圆角、退刀槽这些工艺结构的还原,不能只做光轴的简化模型,否则后续出工程图或者做装配仿真的时候,会出现装配干涉、工艺结构缺失的问题,影响后续的加工生产。
